| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000 |
| TAHOE | |

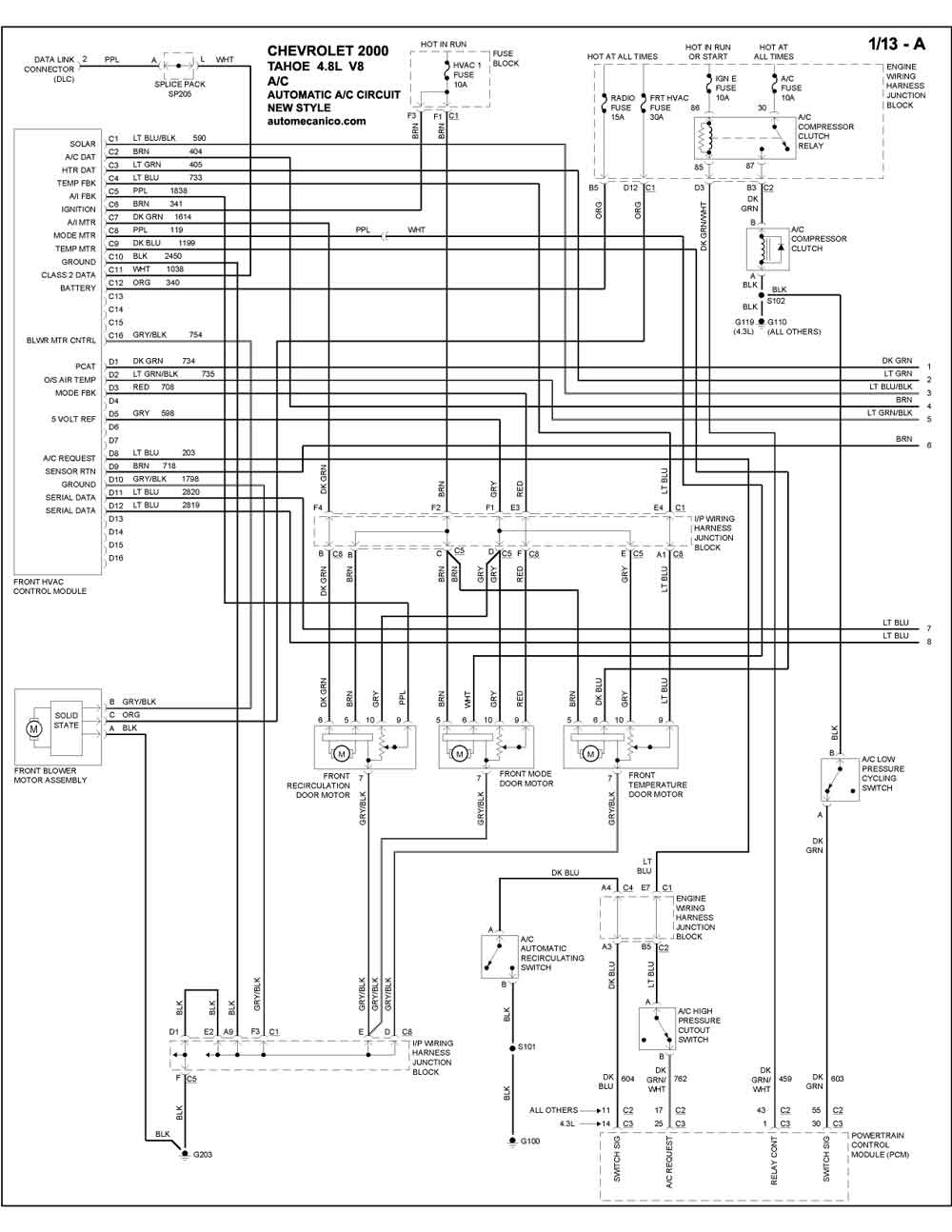

| 4.8L 8 CILINDROS 1/13A | AUTOMATIC A/C CIRCUIT NEW STYLE |

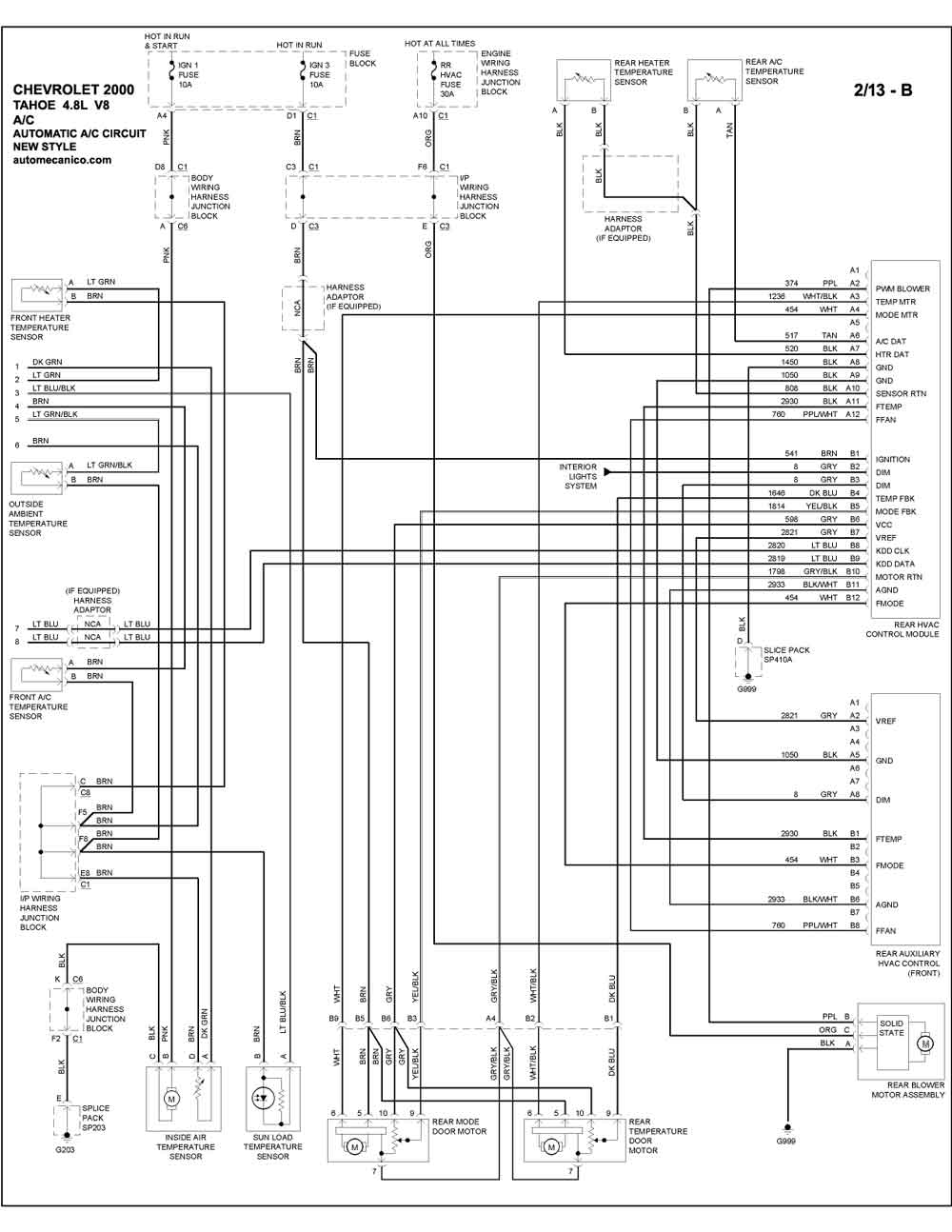

| 4.8L 8 CILINDROS 2/13B | AUTOMATIC A/C CIRCUIT NEW STYLE |

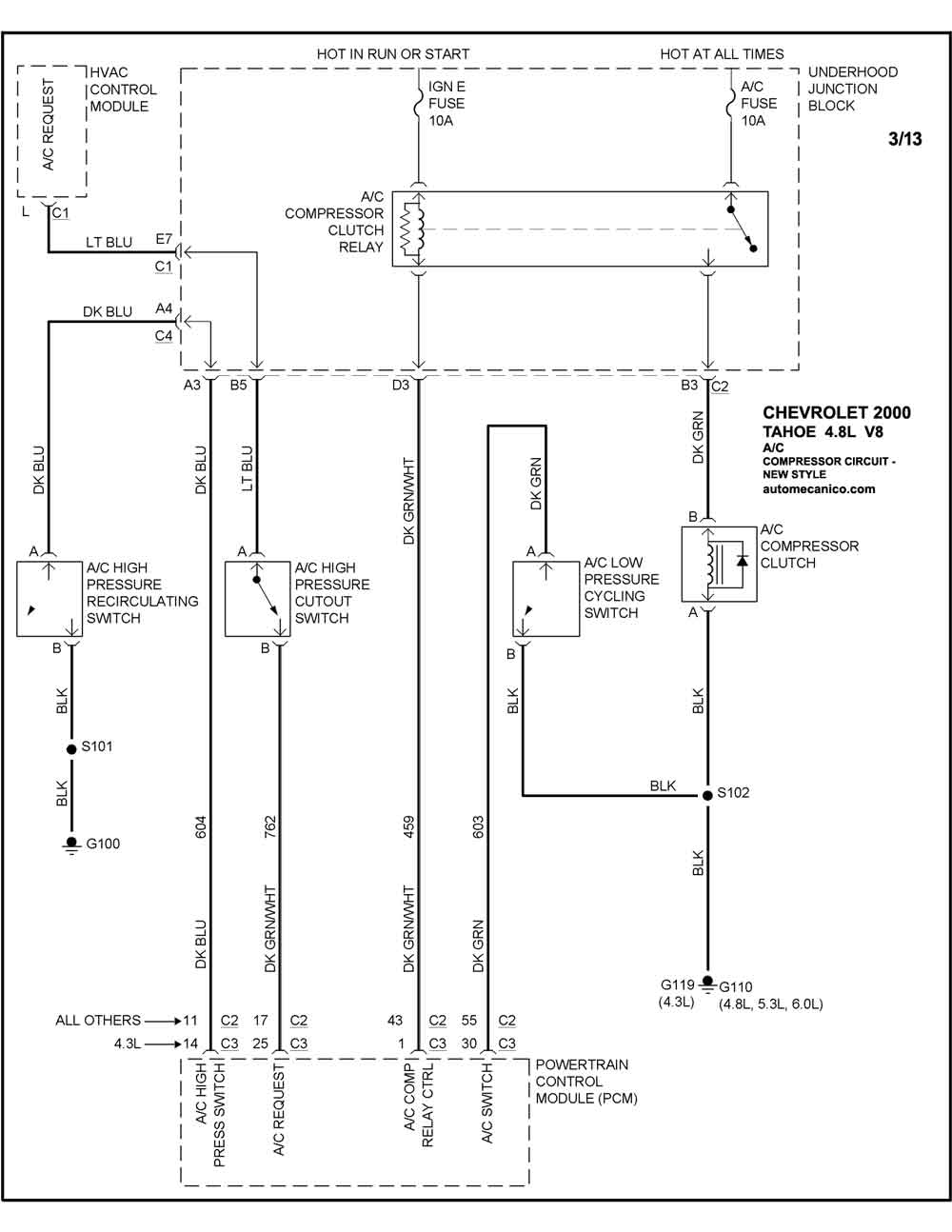

| 4.8L 8 CILINDROS 3/13 | COMPRESSOR CIRCUIT NEW STYLE |
| 4.8L 8 CILINDROS 4/13 | COMPRESSOR CIRCUIT OLD STYLE |

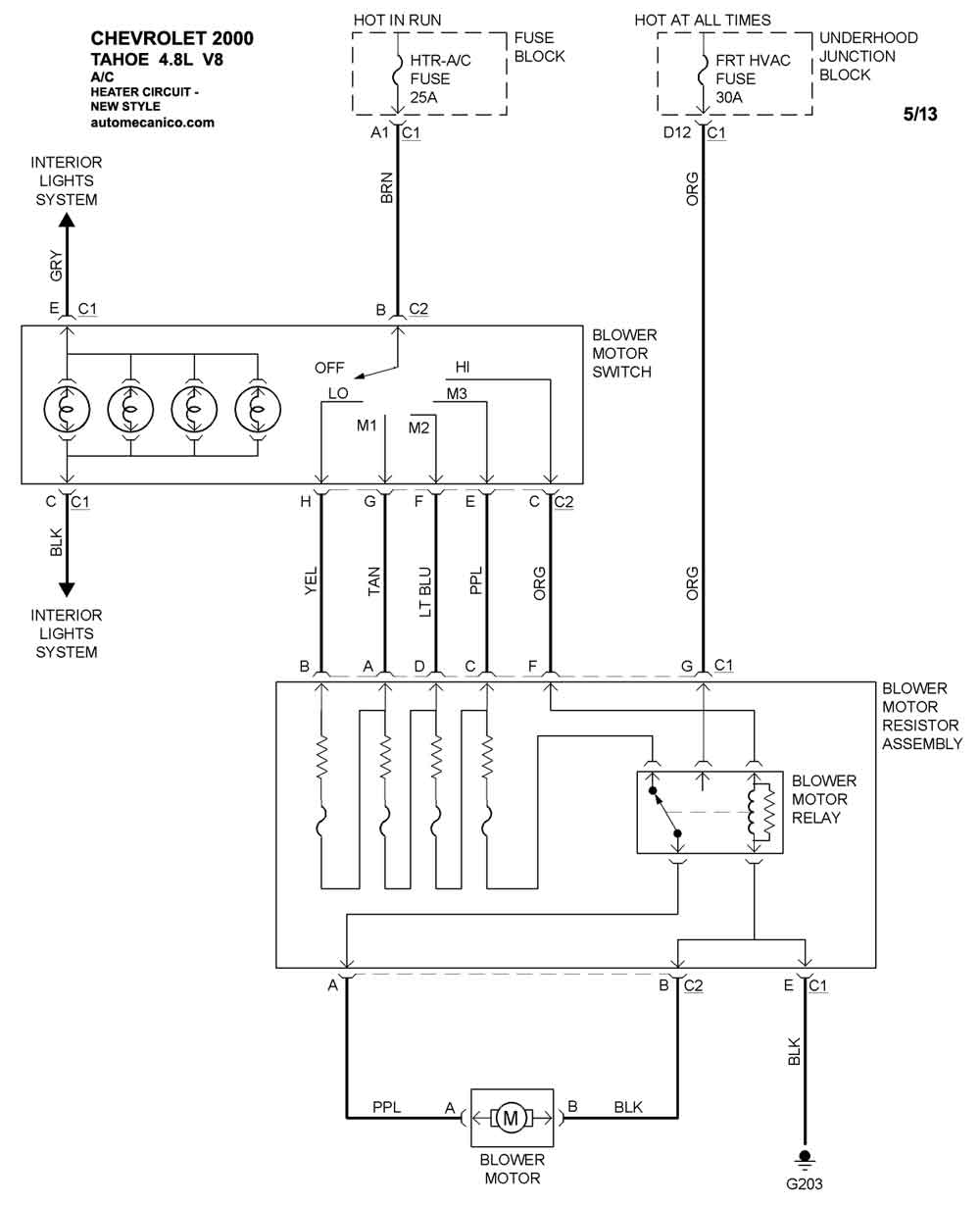

| 4.8L 8 CILINDROS 5/13 | HEATER CIRCUIT - NEW STYLE |

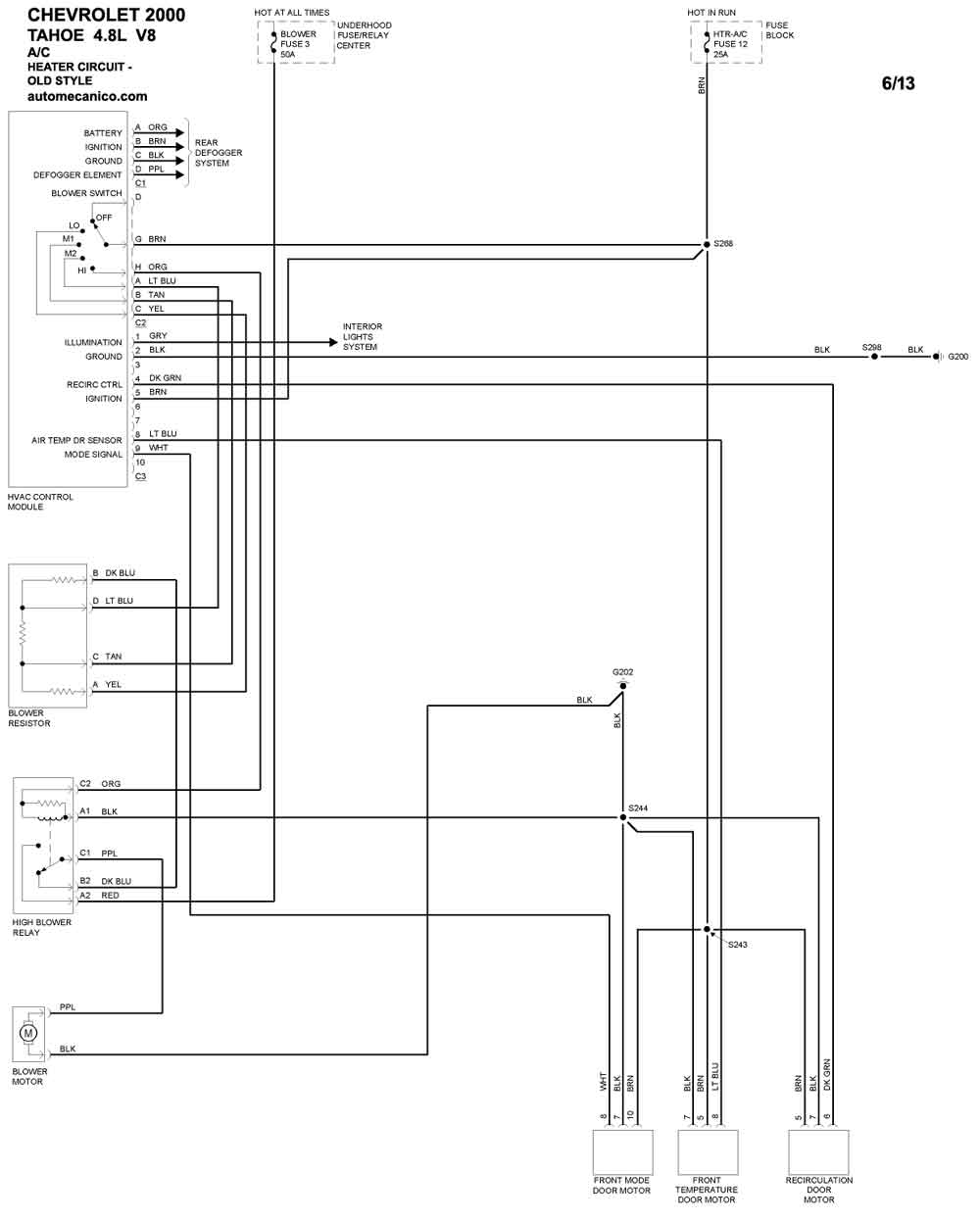

| 4.8L 8 CILINDROS 6/13 | HEATER CIRCUIT - OLD STYLE |

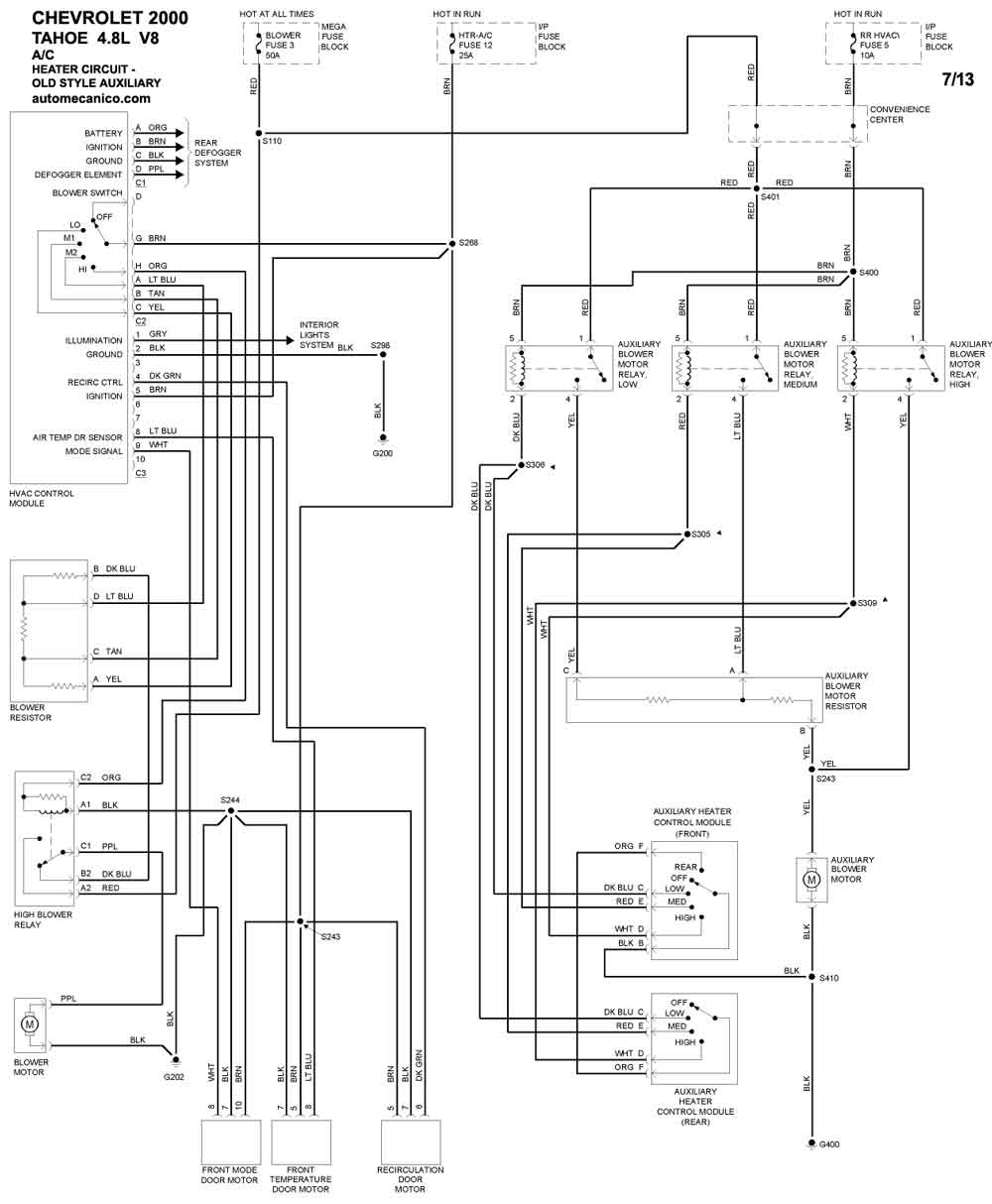

| 4.8L 8 CILINDROS 7/13 | HEATER CIRCUIT - OLD STYLE AUXILIARI |

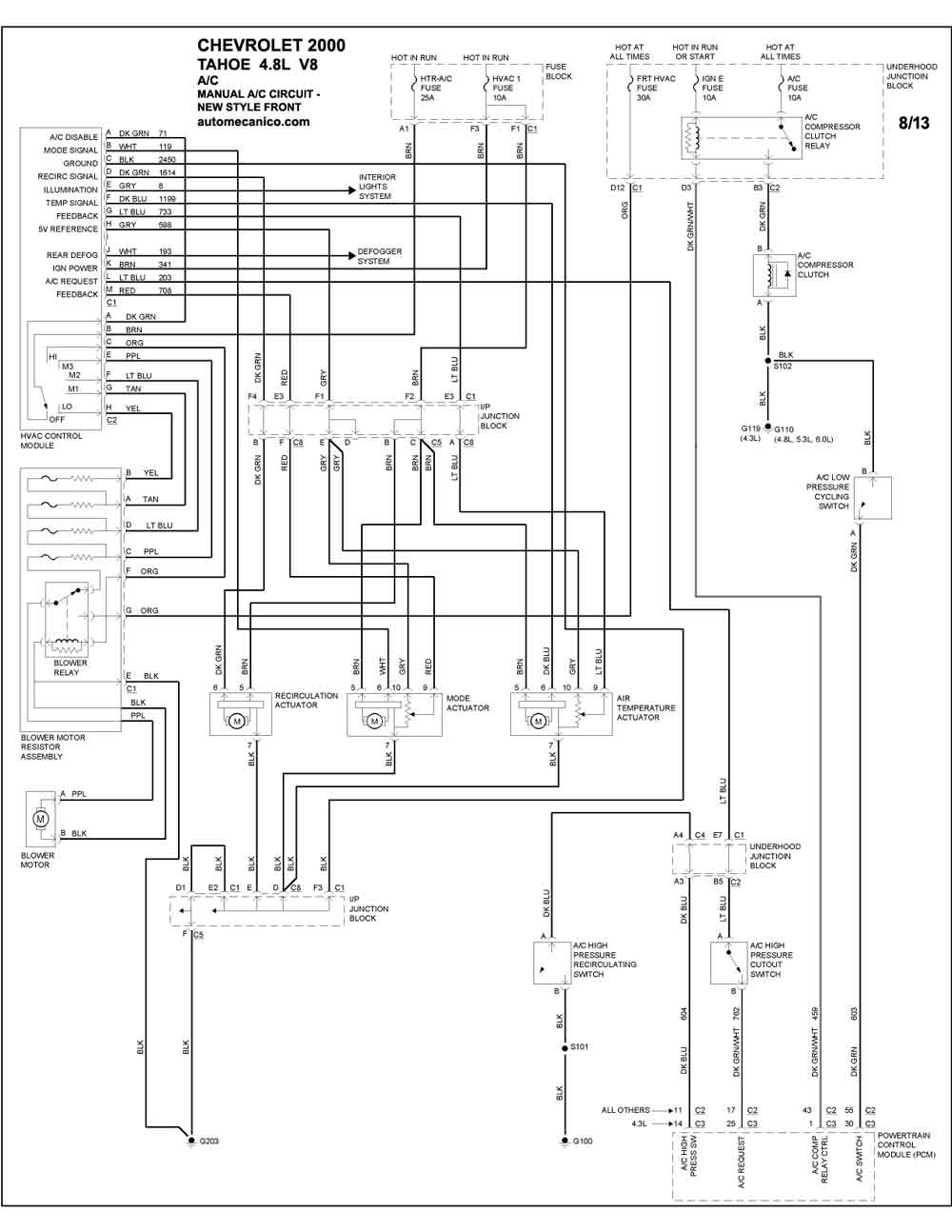

| 4.8L 8 CILINDROS 8/13 | MANUAL A/C CIRCUIT - NEW STYLE FRONT |

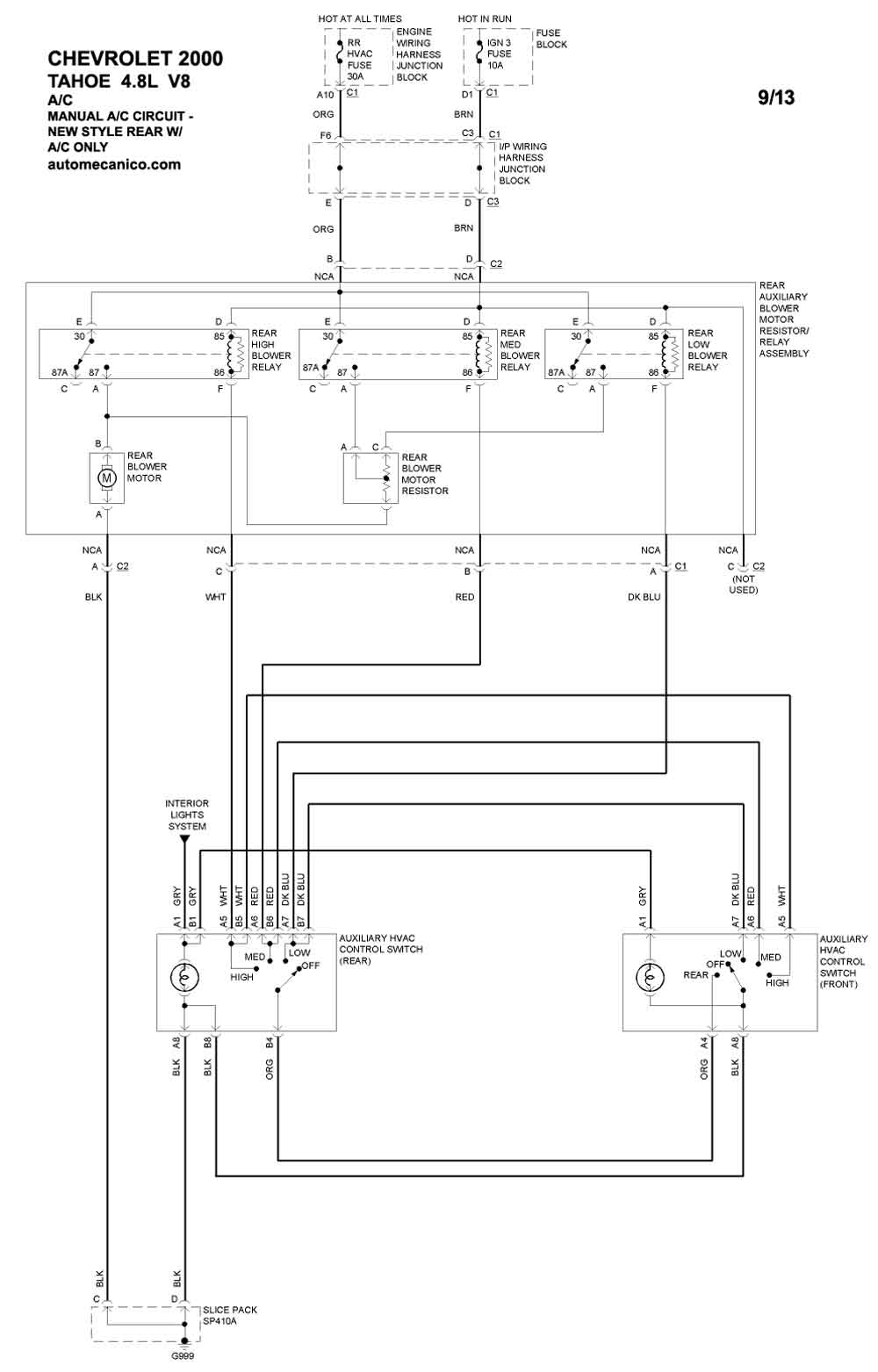

| 4.8L 8 CILINDROS 9/13 | MANUAL A/C CIRCUIT - NEW STYLE REAR W/ A/C ONLY |

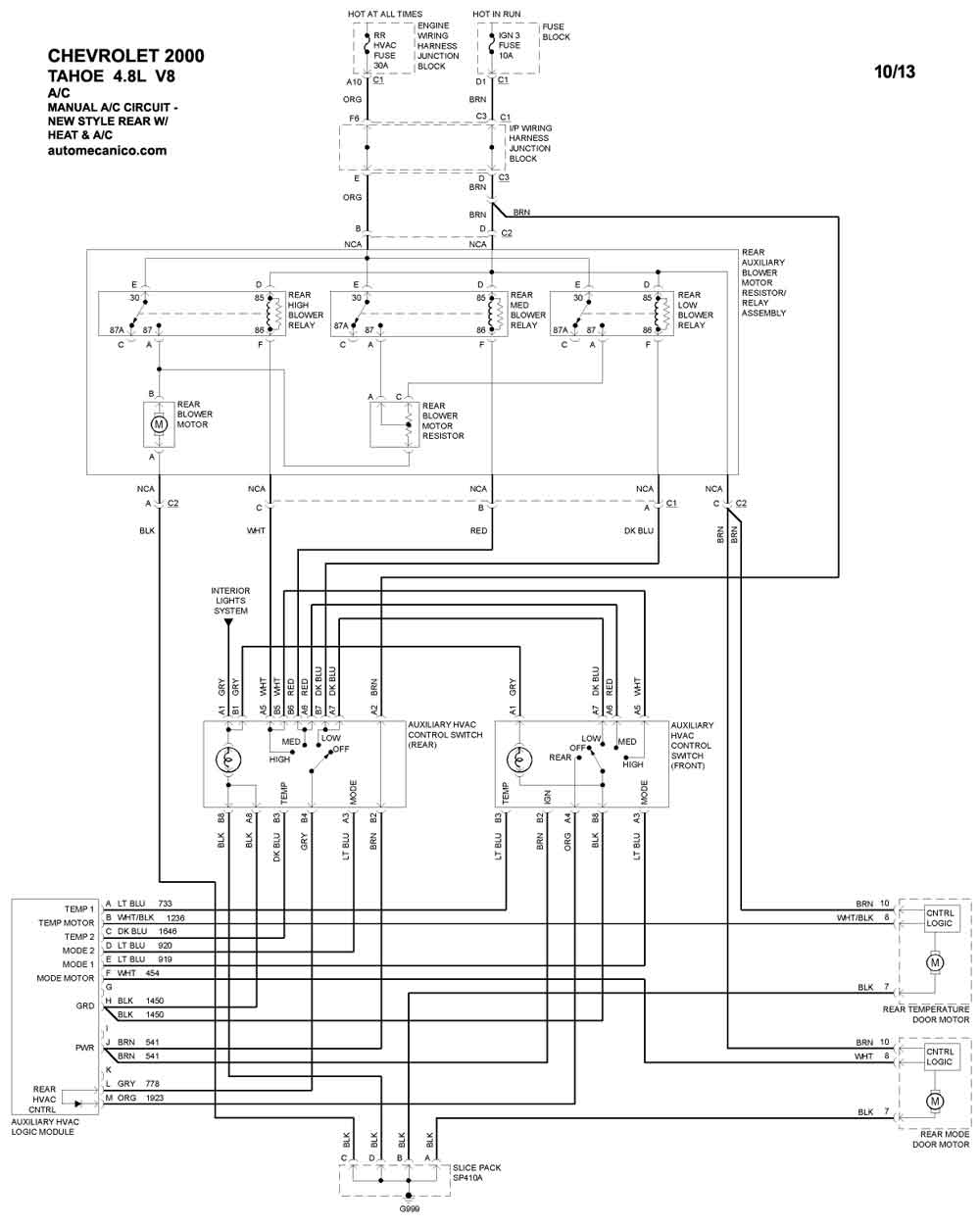

| 4.8L 8 CILINDROS 10/13 | MANUAL A/C CIRCUIT - NEW STYLE REAR W/ HEAT A/C |

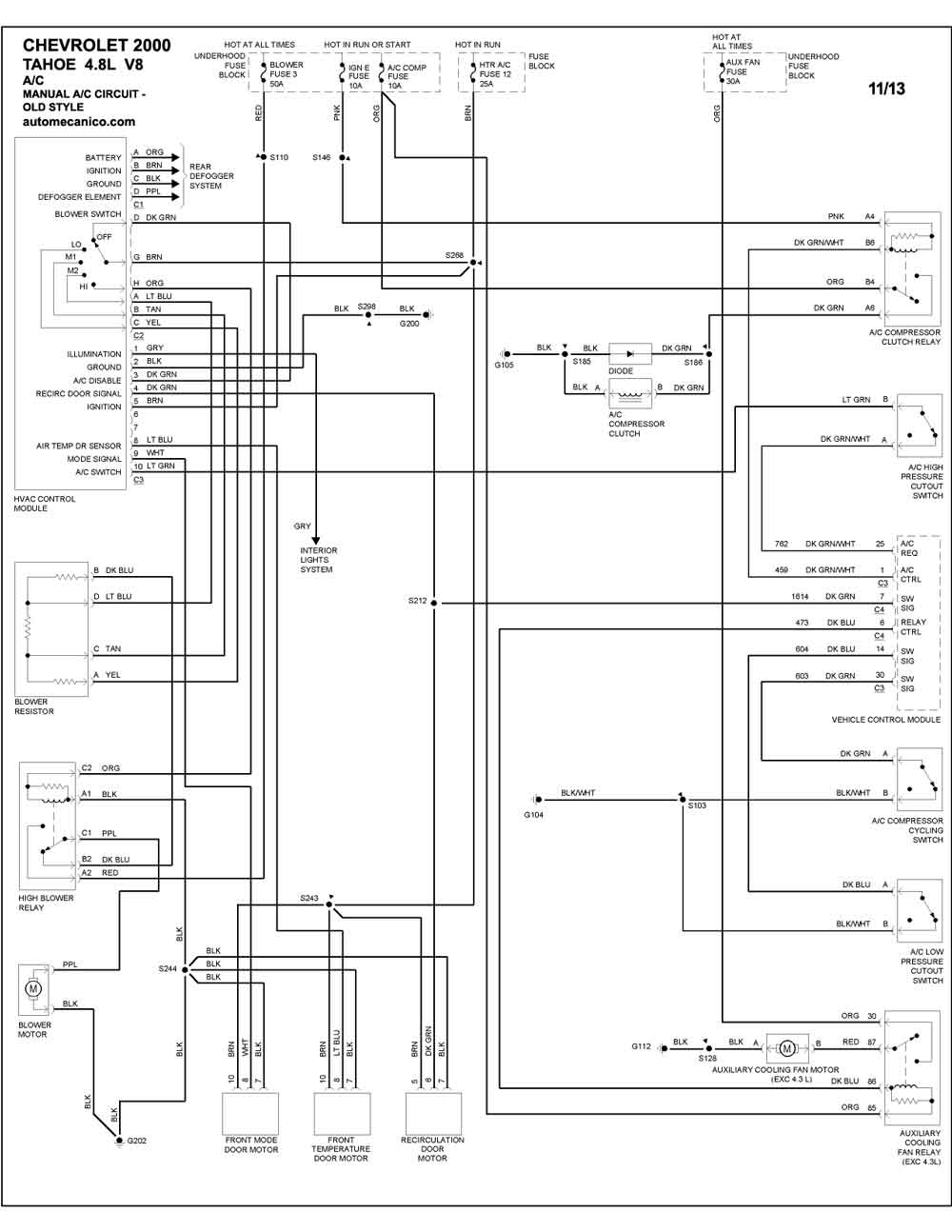

| 4.8L 8 CILINDROS 11/13 | MANUAL A/C CIRCUIT - OLD STYLE |

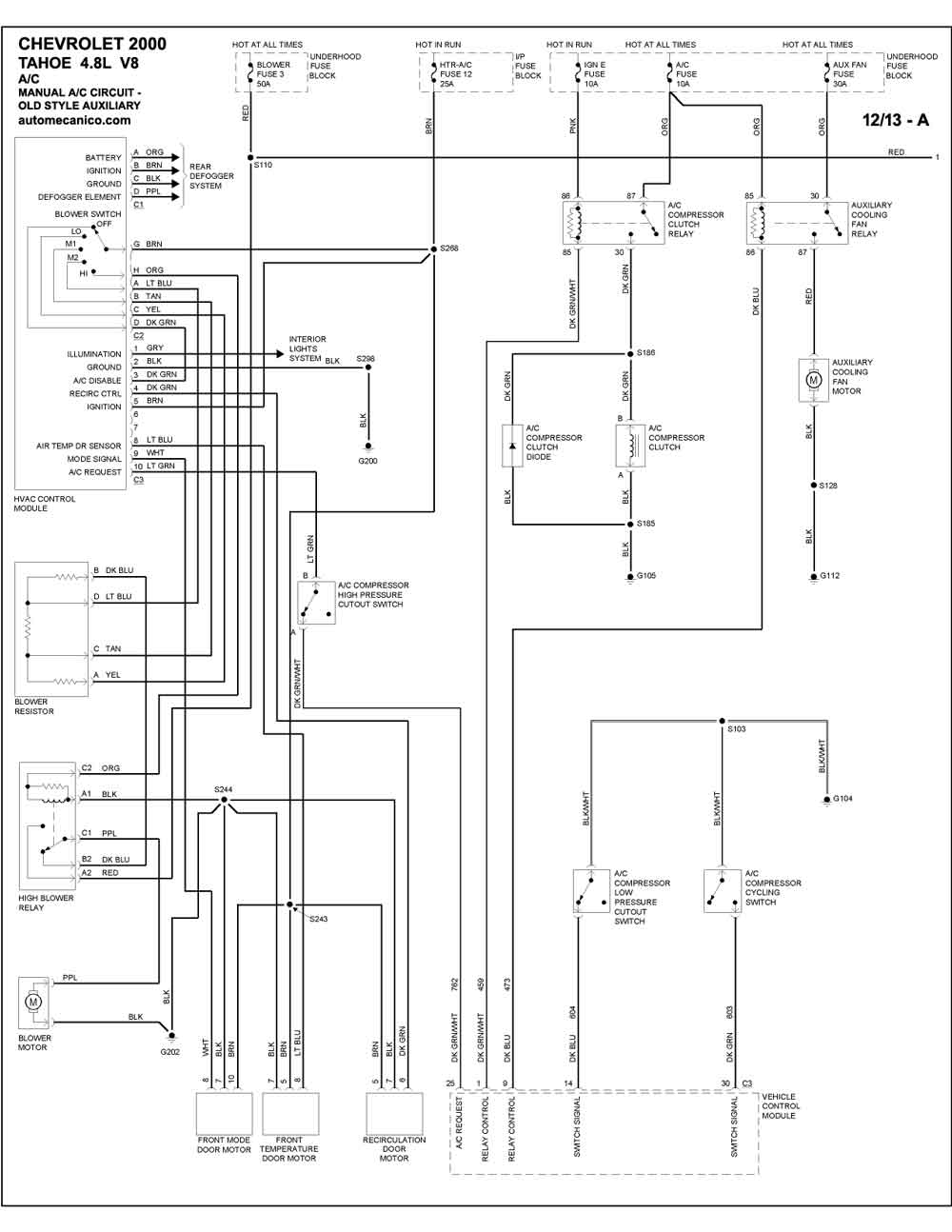

| 4.8L 8 CILINDROS 12/13A | MANUAL A/C CIRCUIT - OLD STYLE AUXILIARY |

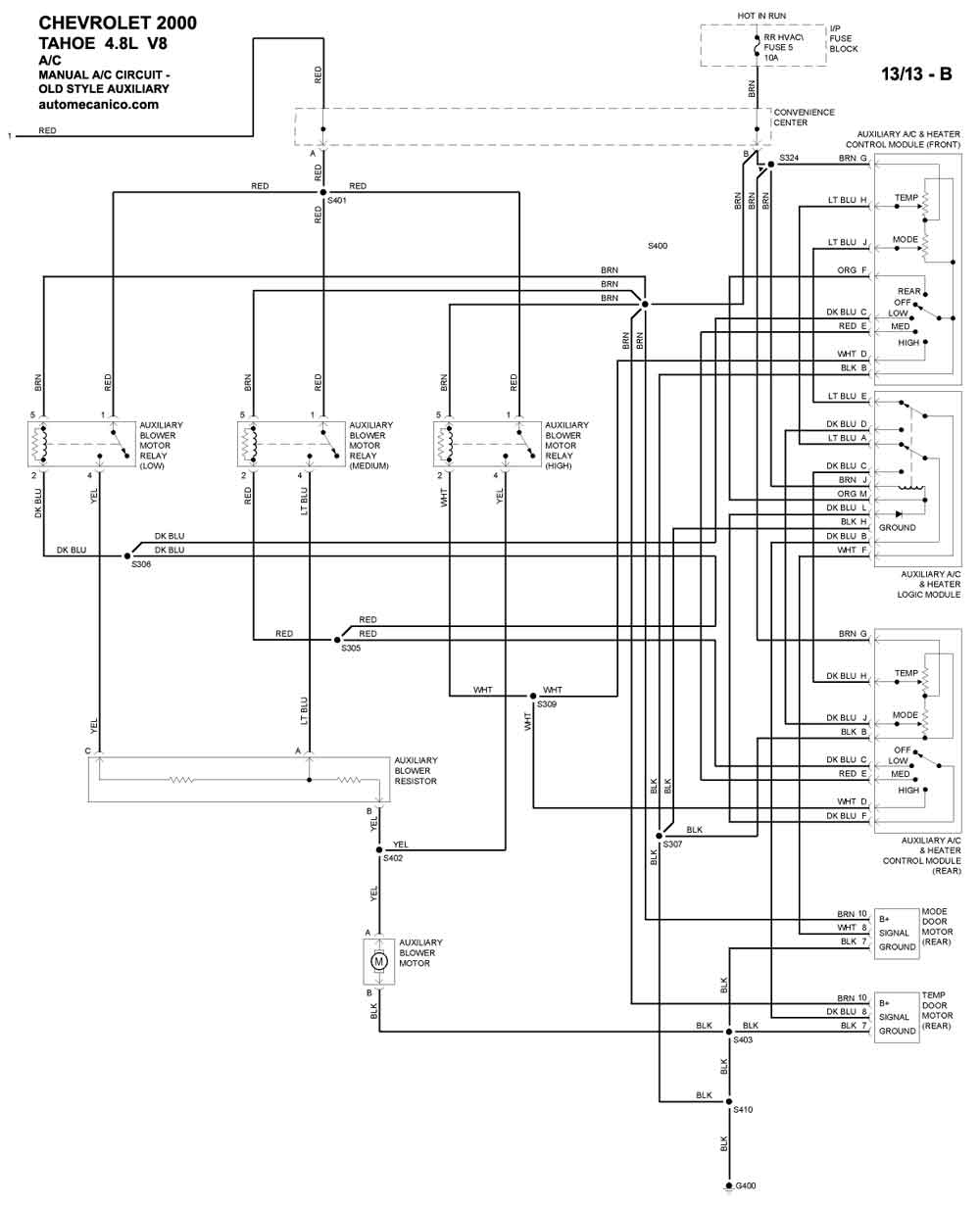

| 4.8L 8 CILINDROS 13/13B | MANUAL A/C CIRCUIT - OLD STYLE AUXILIARY |
