| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000 |
| K2500 PICKUP | |
| 5.7L 8 CILINDROS 1/3 | COMPRESSOR CIRCUIT |
| 5.7L 8 CILINDROS 2/3 | HEATER CIRCUIT |
| 5.7L 8 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| 7.4L 8 CILINDROS 1/3 | COMPRESSOR CIRCUIT |

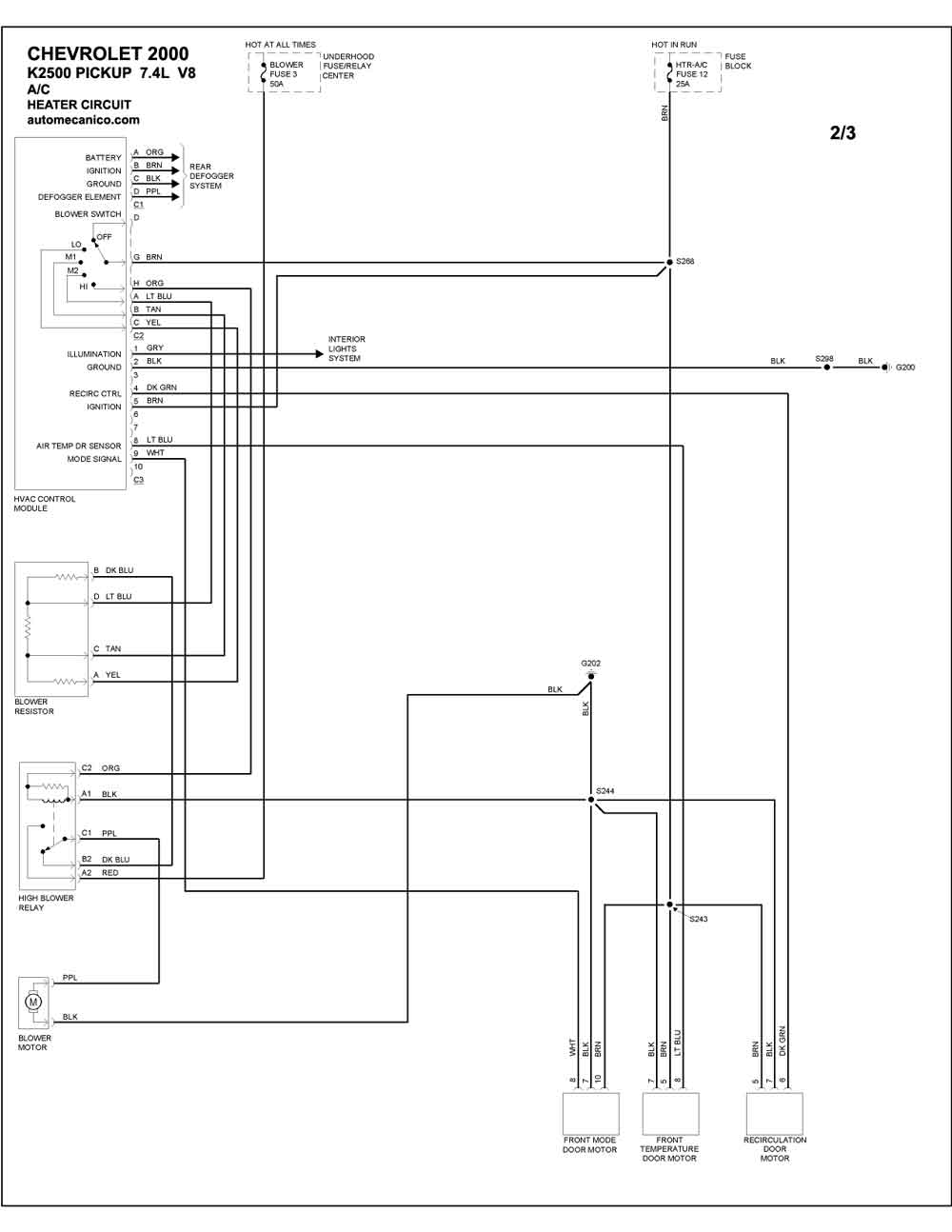

| 7.4L 8 CILINDROS 2/3 | HEATER CIRCUIT |

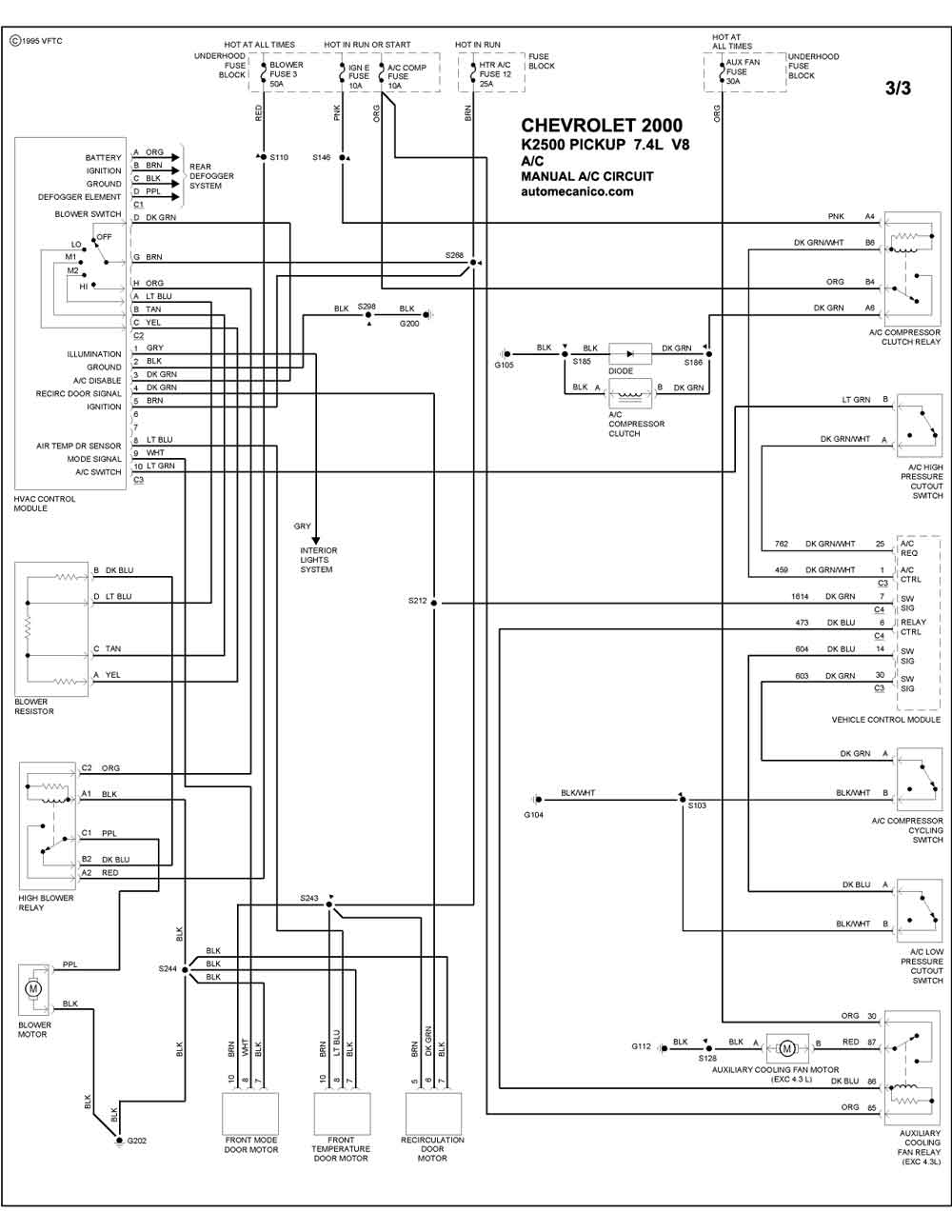

| 7.4L 8 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| K2500 PICKUP [DIESEL] | |
| 6.5L 8 CILINDROS 1/2 | COMPRESSOR CIRCUIT |
| 6.5L 8 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| K3500 PICKUP | |

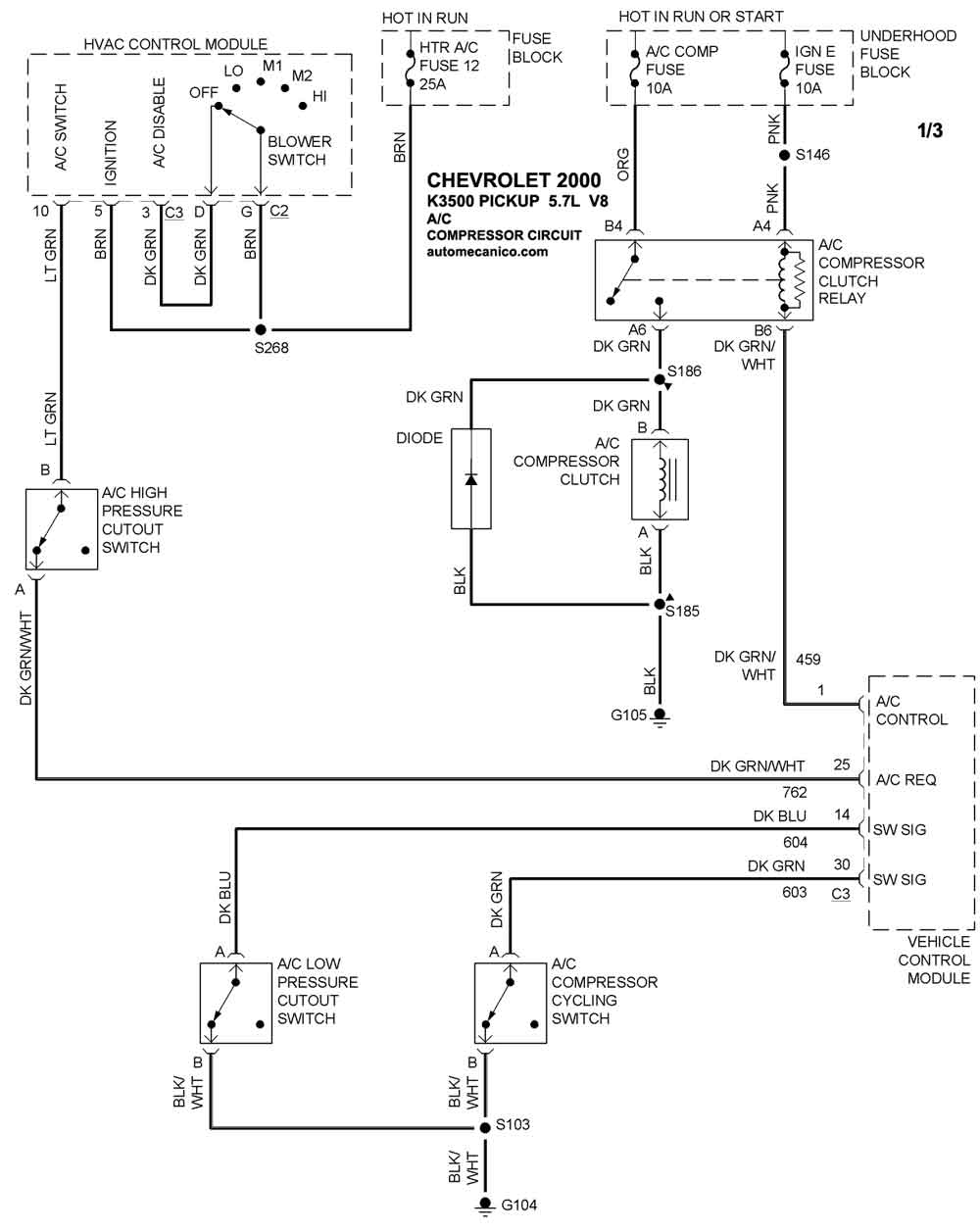

| 5.7L 8 CILINDROS 1/3 | COMPRESSOR CIRCUIT |
| 5.7L 8 CILINDROS 2/3 | HEATER CIRCUIT |

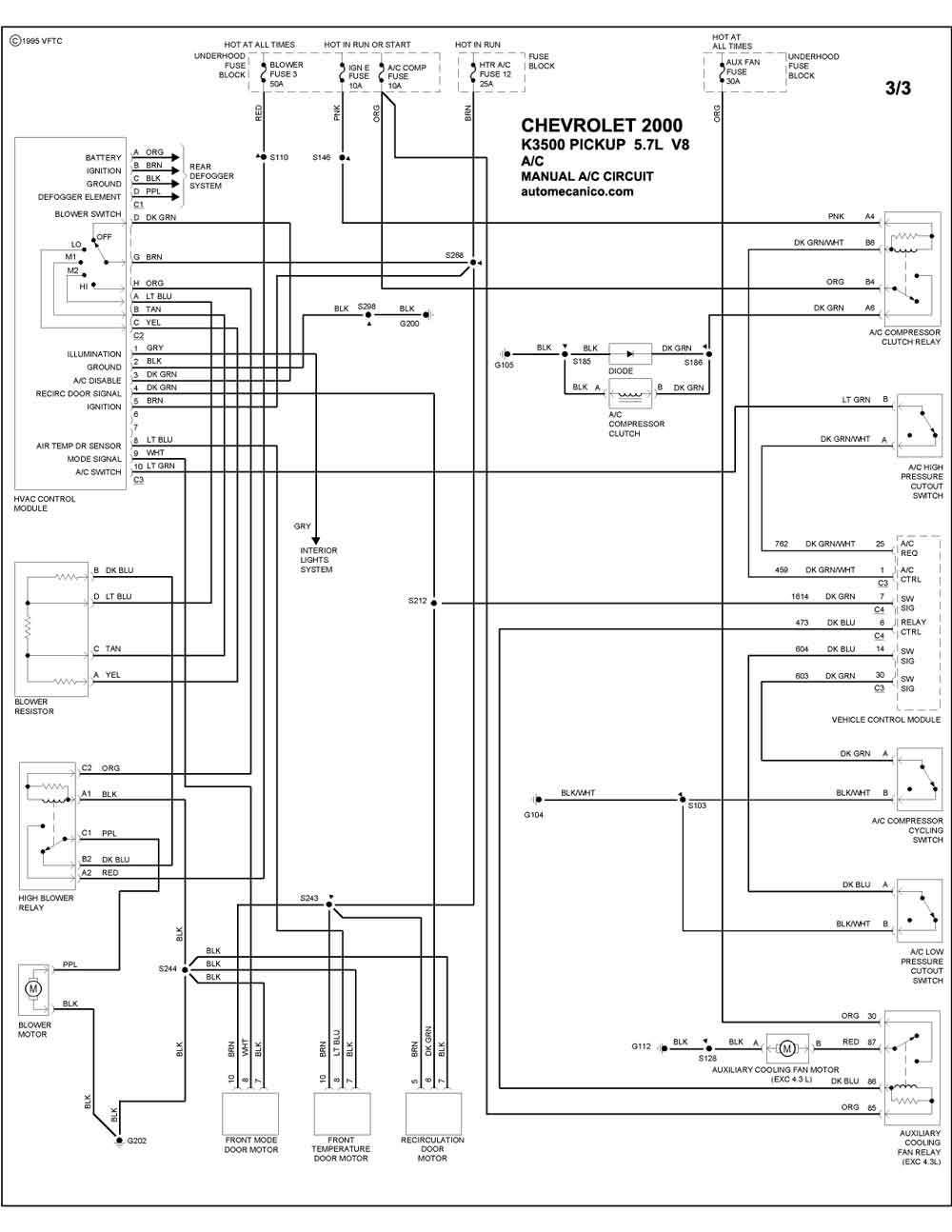

| 5.7L 8 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| K3500 PICKUP [DIESEL] | |

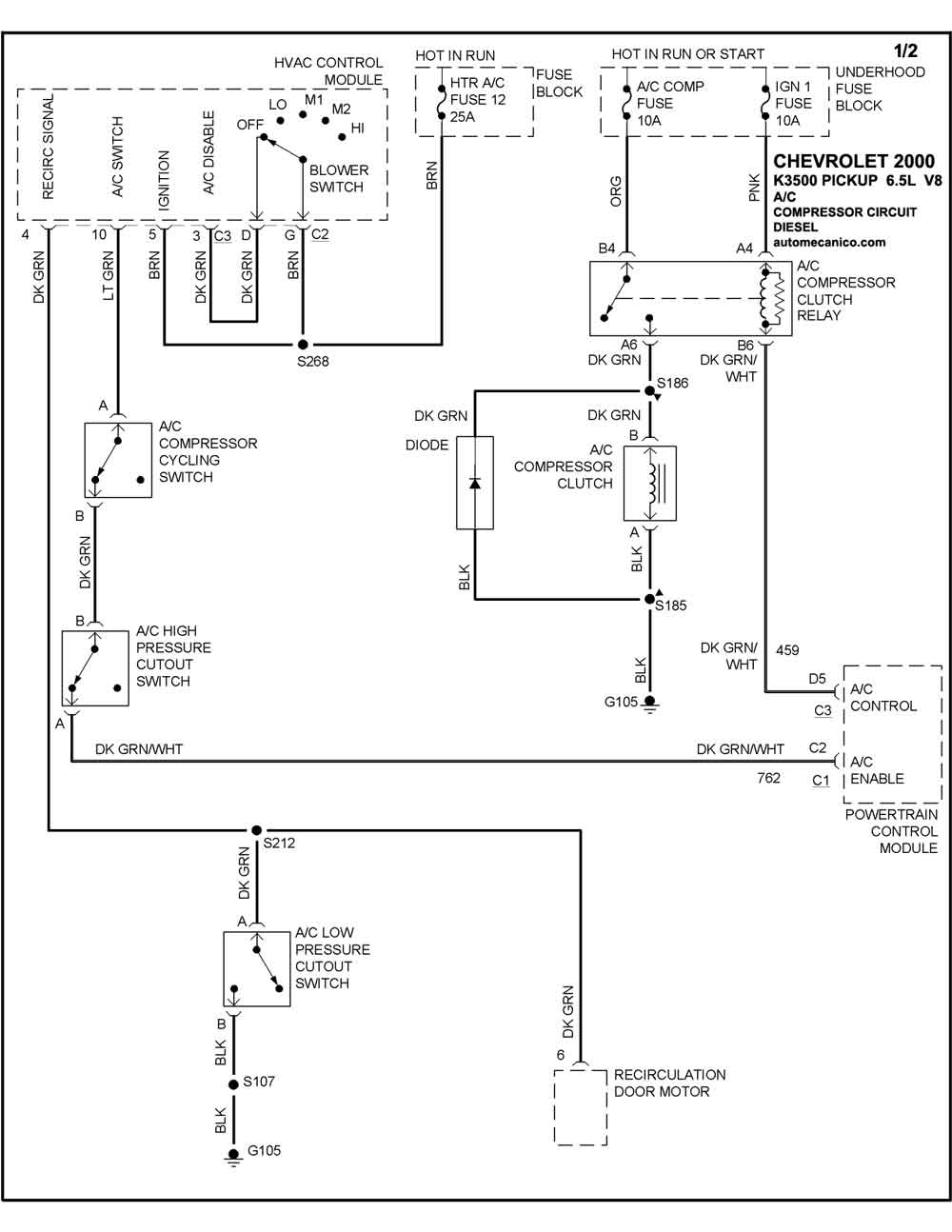

| 6.5L 8 CILINDROS 1/2 | COMPRESSOR CIRCUIT |

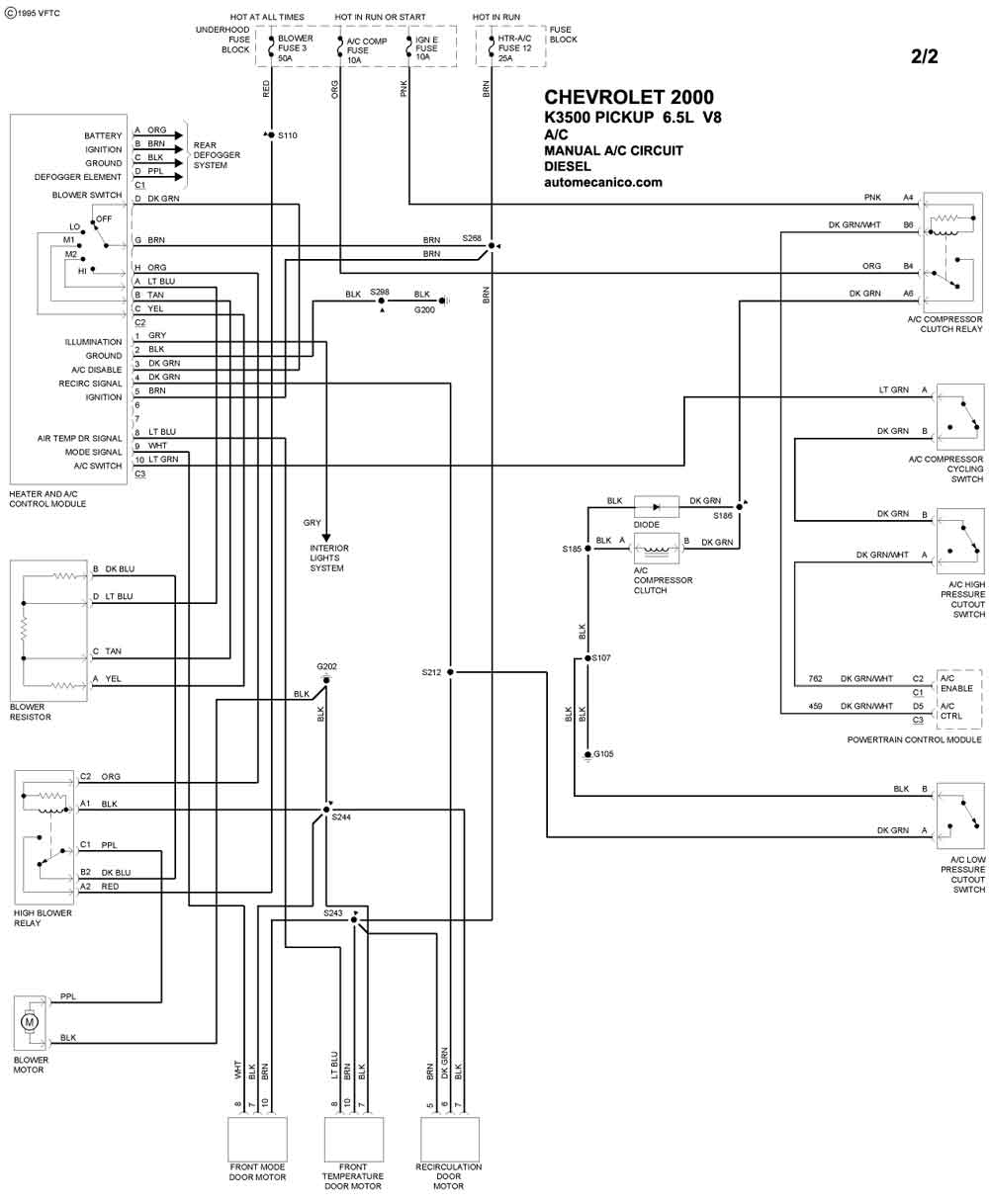

| 6.5L 8 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
