2000 - Diagramas CHEVROLET : Circuito Electrico - Aire Acondicionado - 2000

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
Compresor Aire Acondicionado - Air Conditioning Conpressor
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000
IMPALA

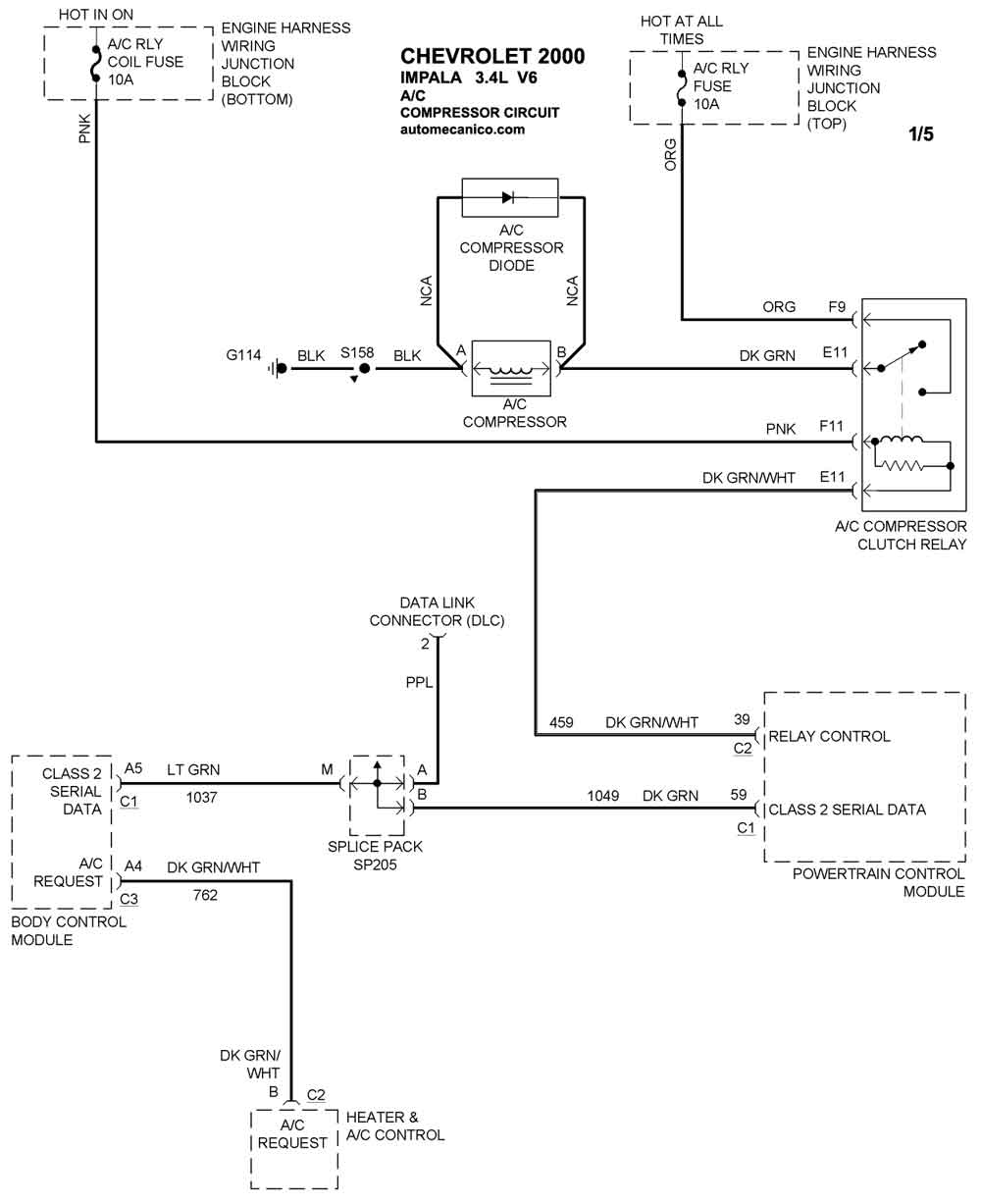

3.4L 6 CILINDROS 1/5 COMPRESSOR CIRCUIT

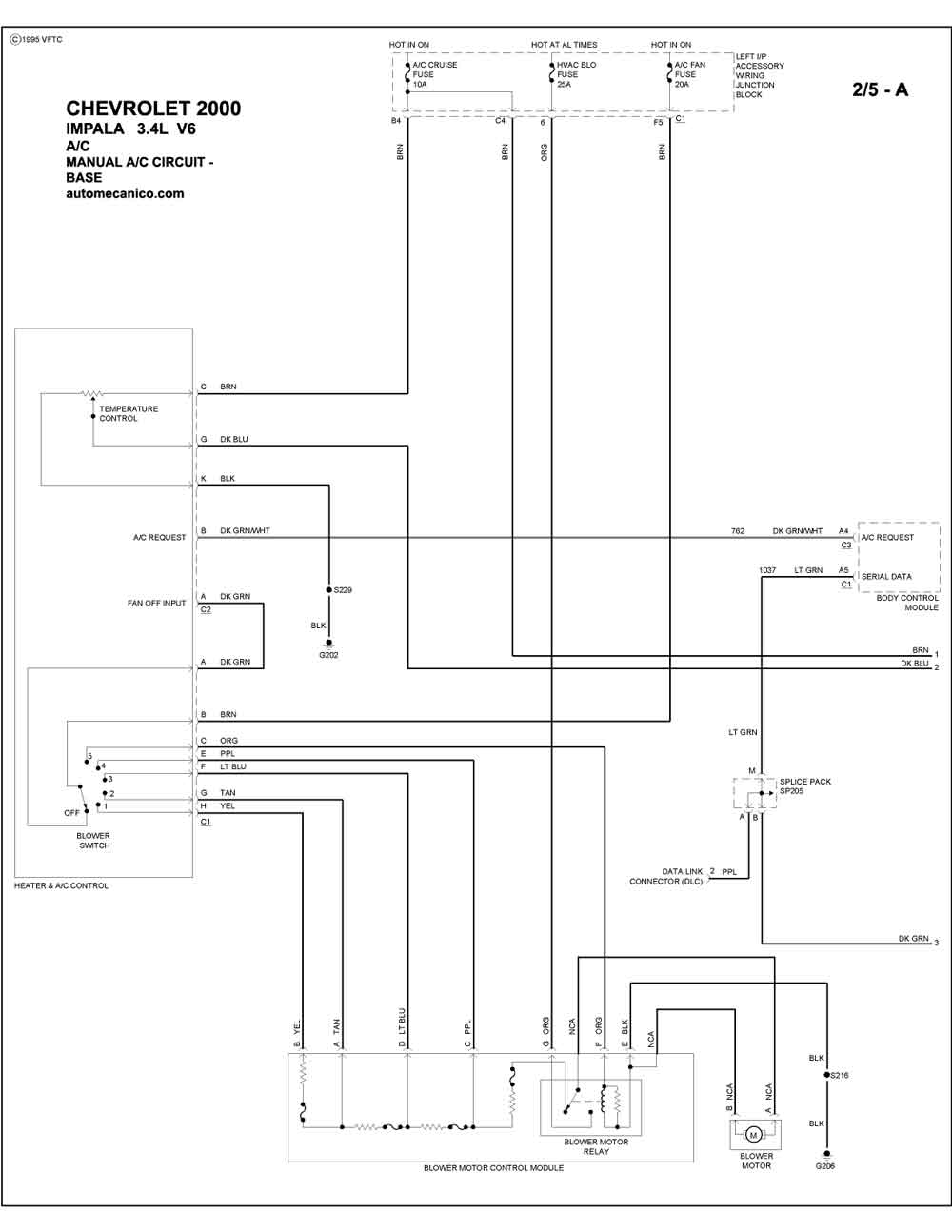

3.4L 6 CILINDROS 2/5A MANUAL A/C CIRCUIT - BASE
3.4L 6 CILINDROS 3/5B MANUAL A/C CIRCUIT - BASE

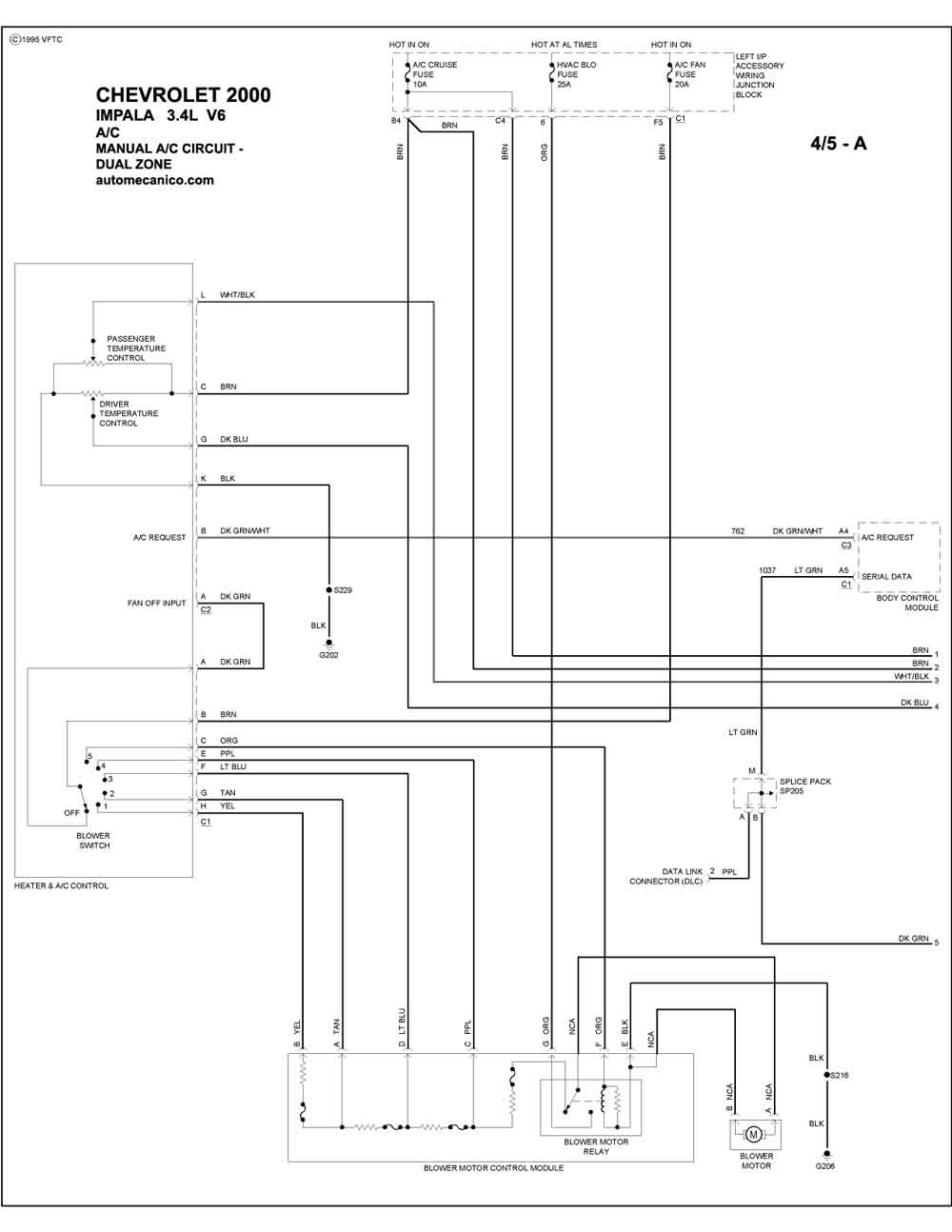

3.4L 6 CILINDROS 4/5A MANUAL A/C CIRCUIT - DUAL ZONE

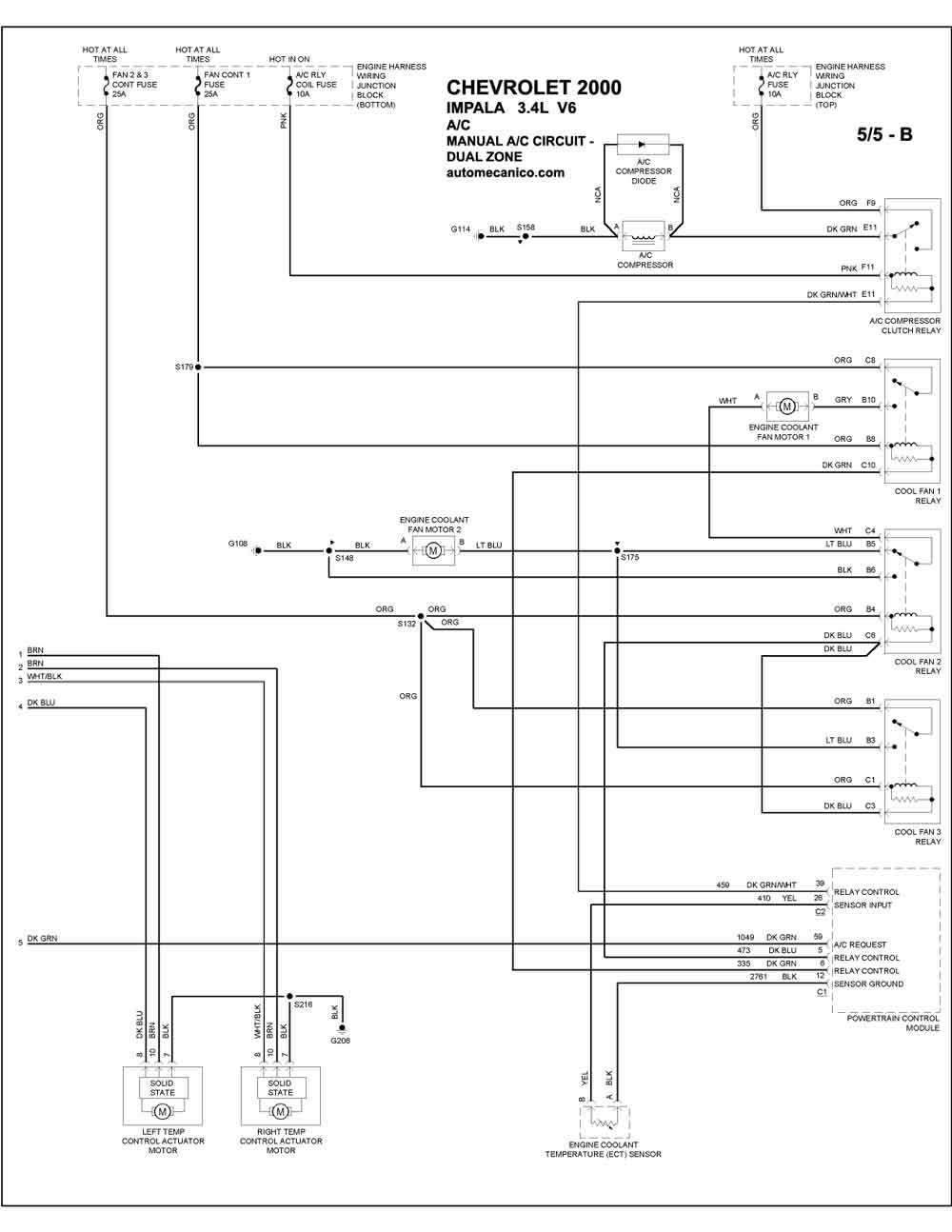

3.4L 6 CILINDROS 5/5B MANUAL A/C CIRCUIT - DUAL ZONE
IMPALA
3.8L 6 CILINDROS 1/5 COMPRESSOR CIRCUIT
3.8L 6 CILINDROS 2/5A MANUAL A/C CIRCUIT - BASE

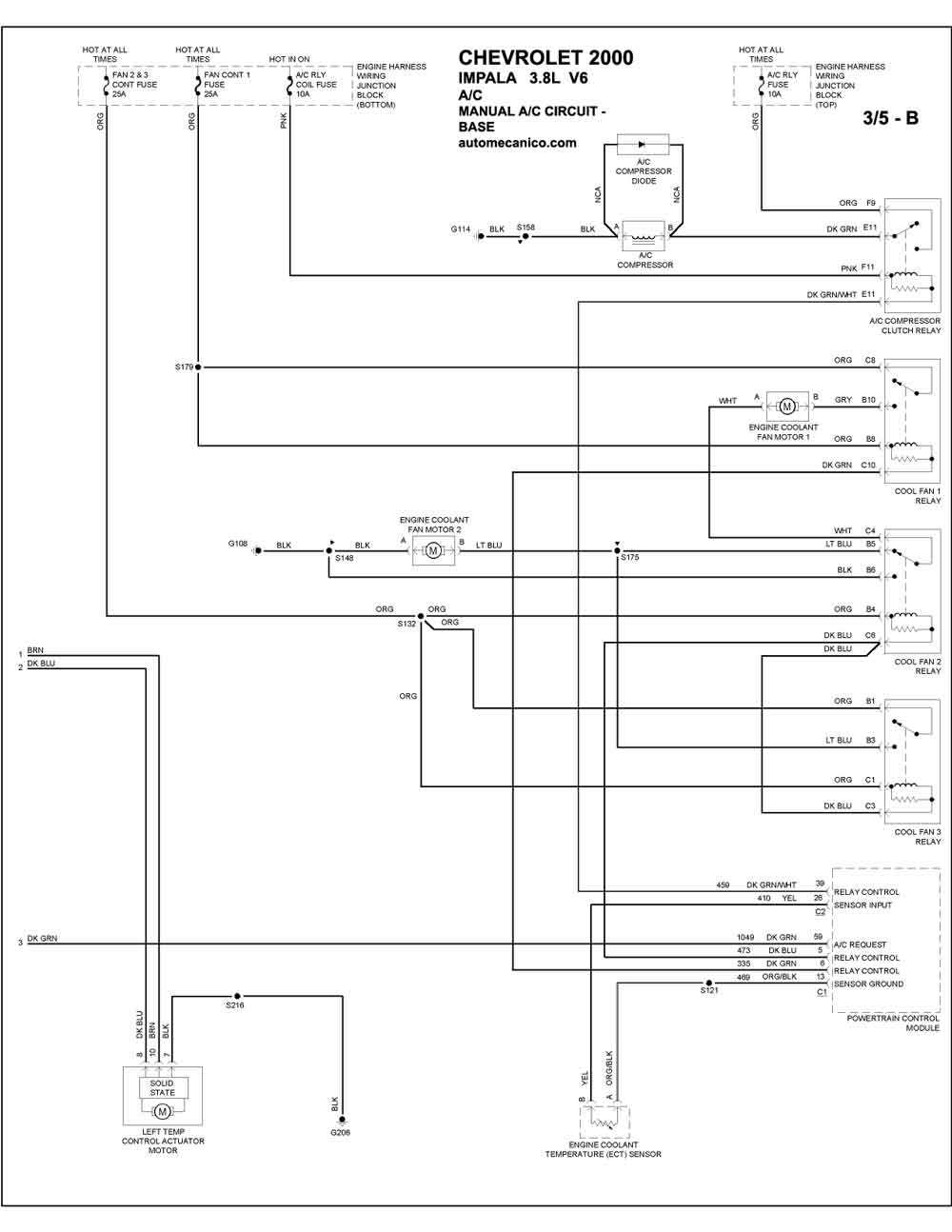

3.8L 6 CILINDROS 3/5B MANUAL A/C CIRCUIT - BASE
3.8L 6 CILINDROS 4/5A MANUAL A/C CIRCUIT - DUAL ZONE
3.8L 6 CILINDROS 5/5B MANUAL A/C CIRCUIT - DUAL ZONE
