| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - CHEVROLET 2000 |
| ASTRO | |

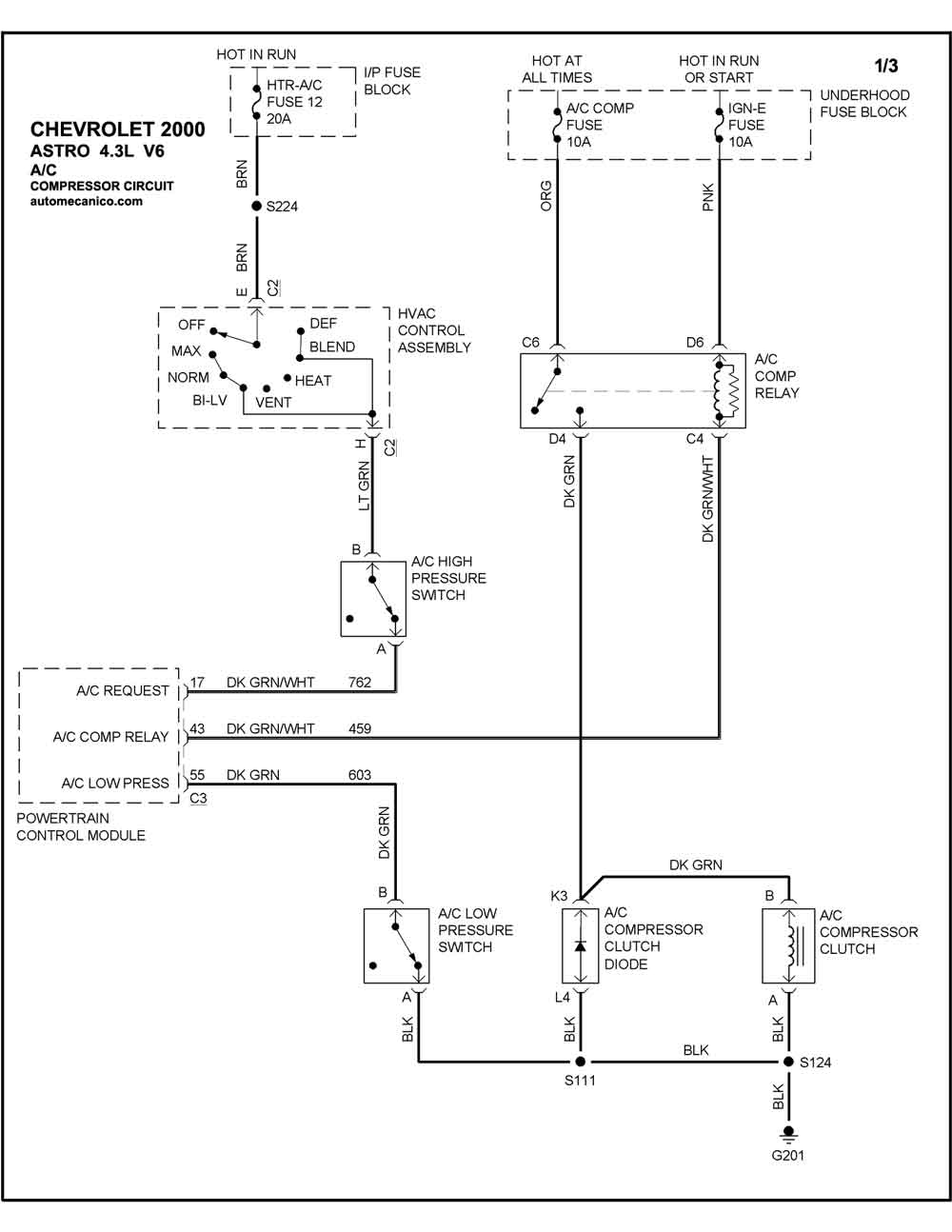

| 4.3L 6 CILINDROS 1/3 | COMPRESSOR CIRCUIT |

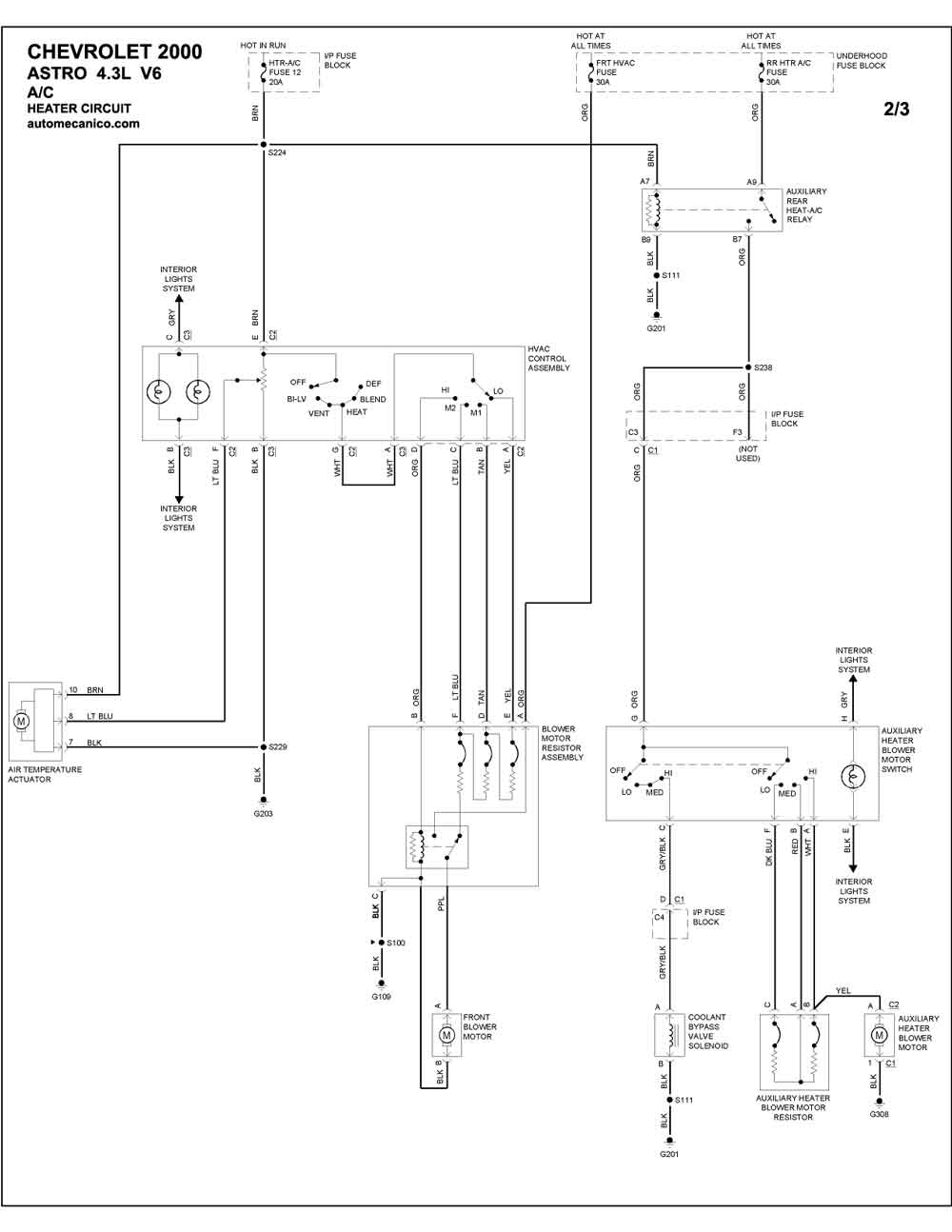

| 4.3L 6 CILINDROS 2/3 | HEATER CIRCUIT |

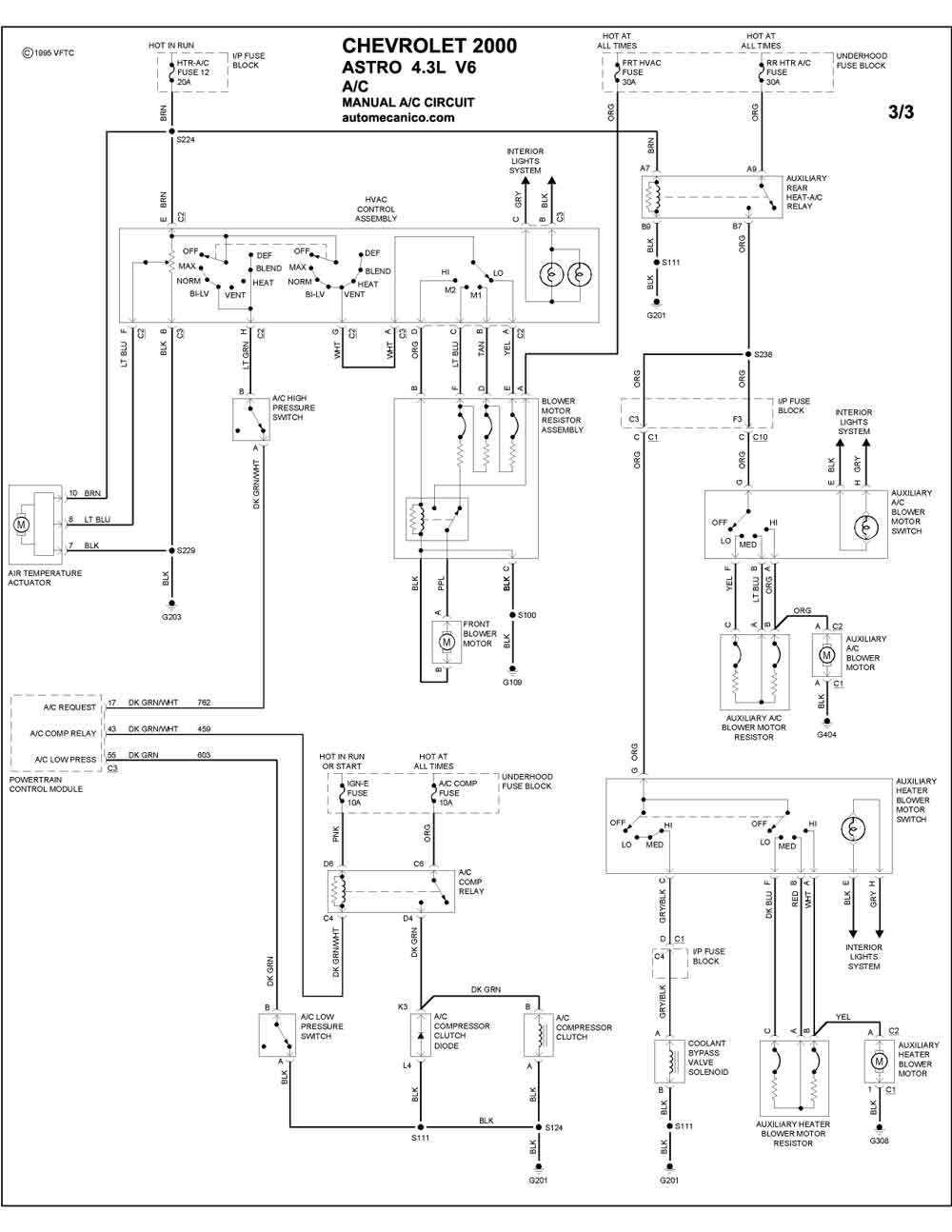

| 4.3L 6 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| BLAZER | |

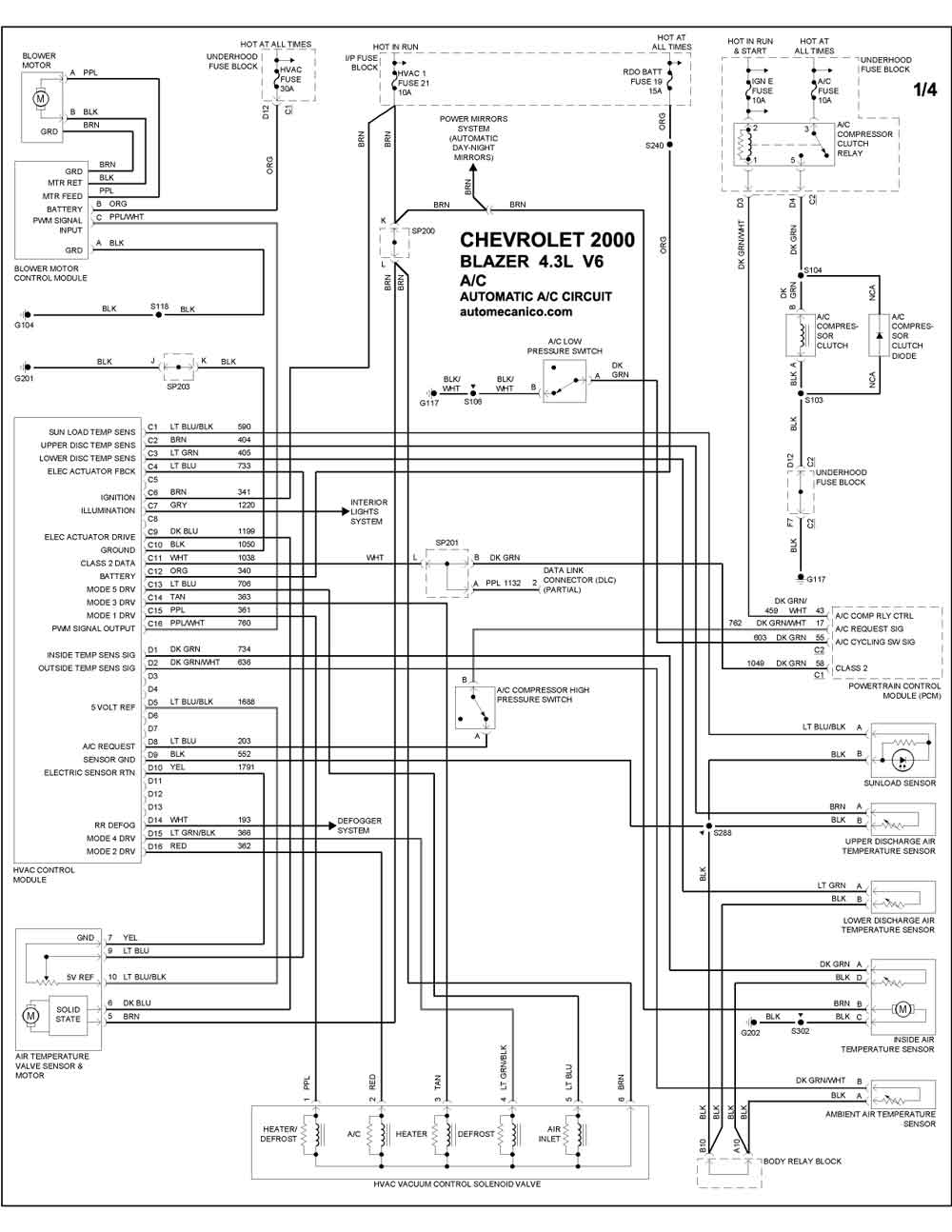

| 4.3L 6 CILINDROS 1/4 | AUTOMATIC A/C CIRCUIT |

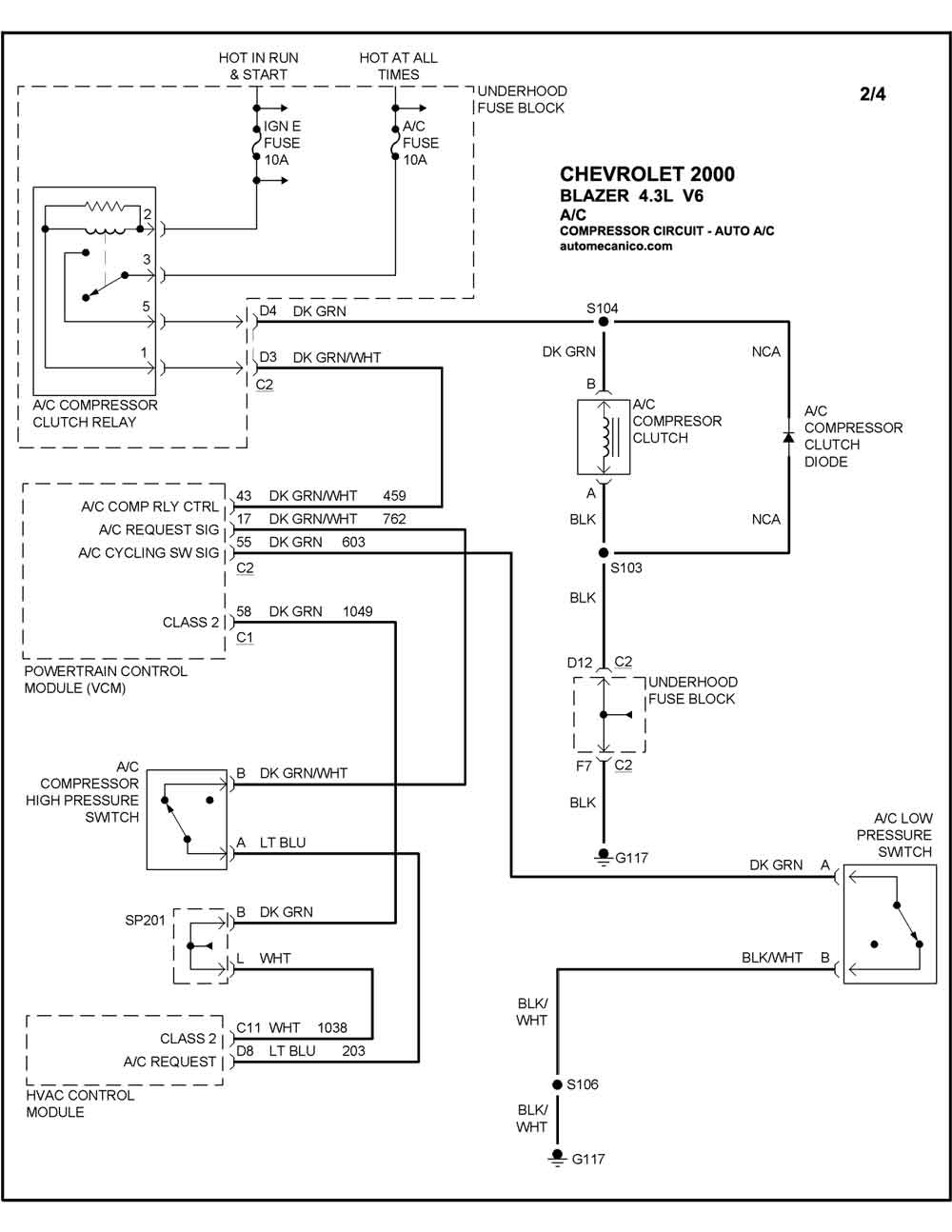

| 4.3L 6 CILINDROS 2/4 | COMPRESSOR CIRCUIT - AUTO A/C |

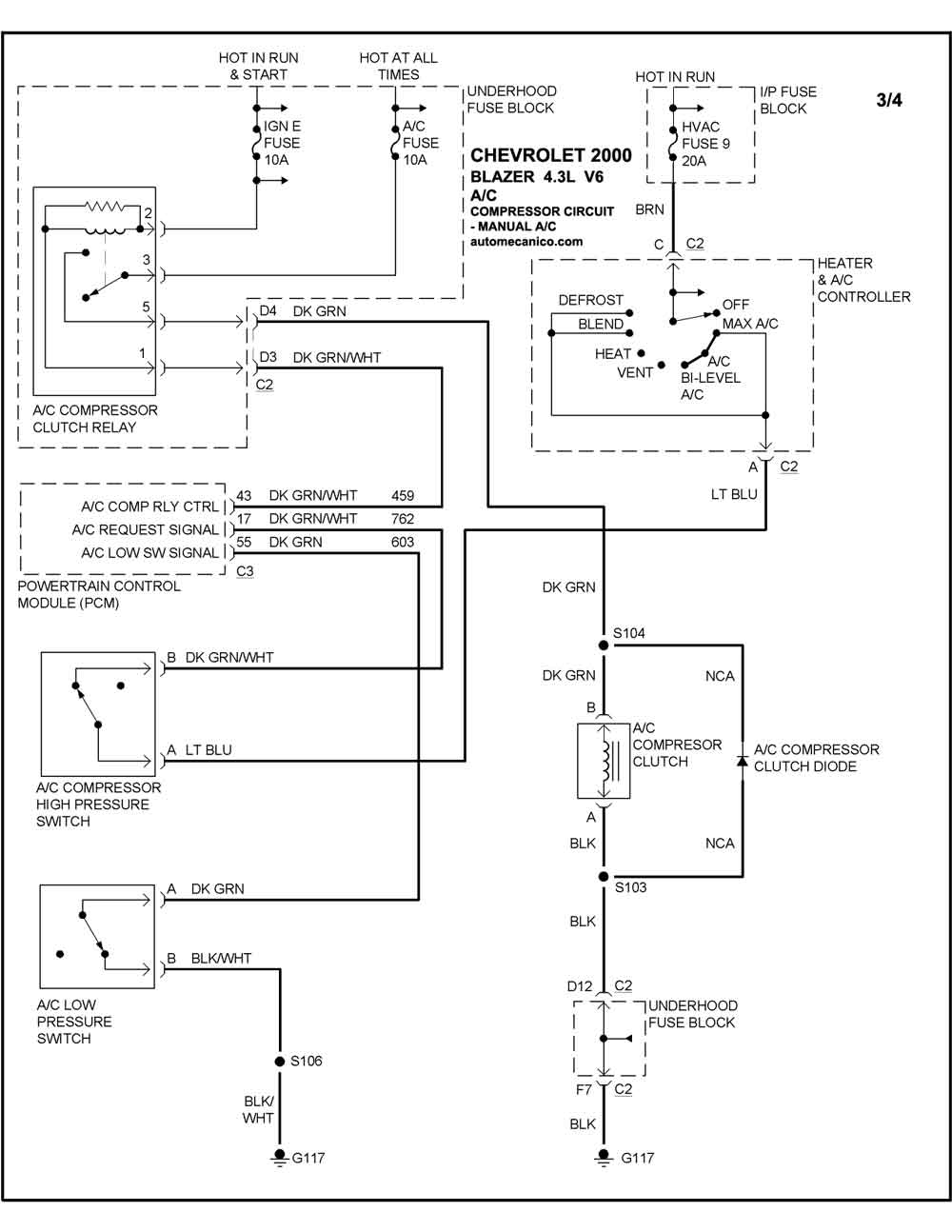

| 4.3L 6 CILINDROS 3/4 | COMPRESSOR CIRCUIT - MANUAL A/C |

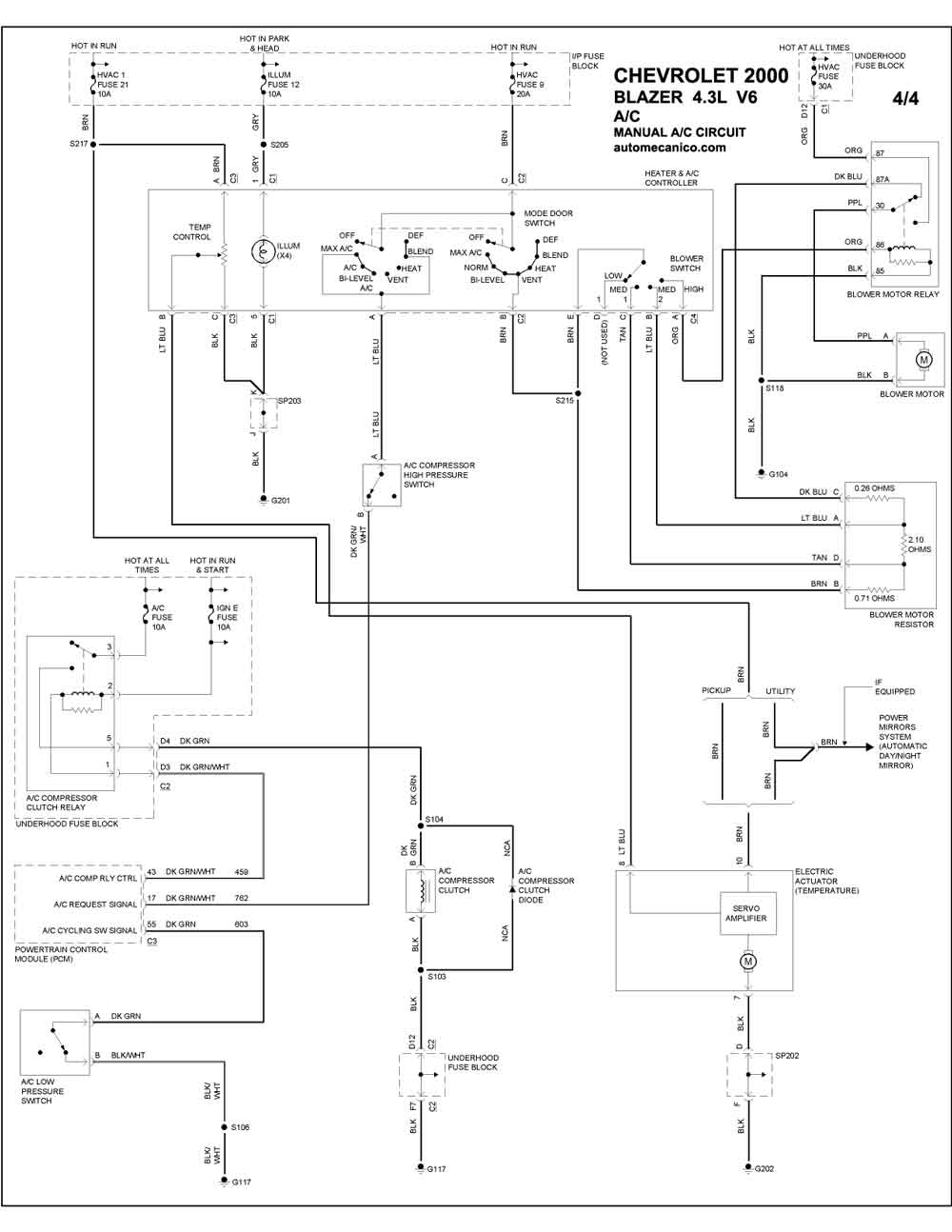

| 4.3L 6 CILINDROS 4/4 | MANUAL A/C CIRCUIT |
| C2500 | |
| 5.7L 8 CILINDROS 1/3 | COMPRESSOR CIRCUIT |

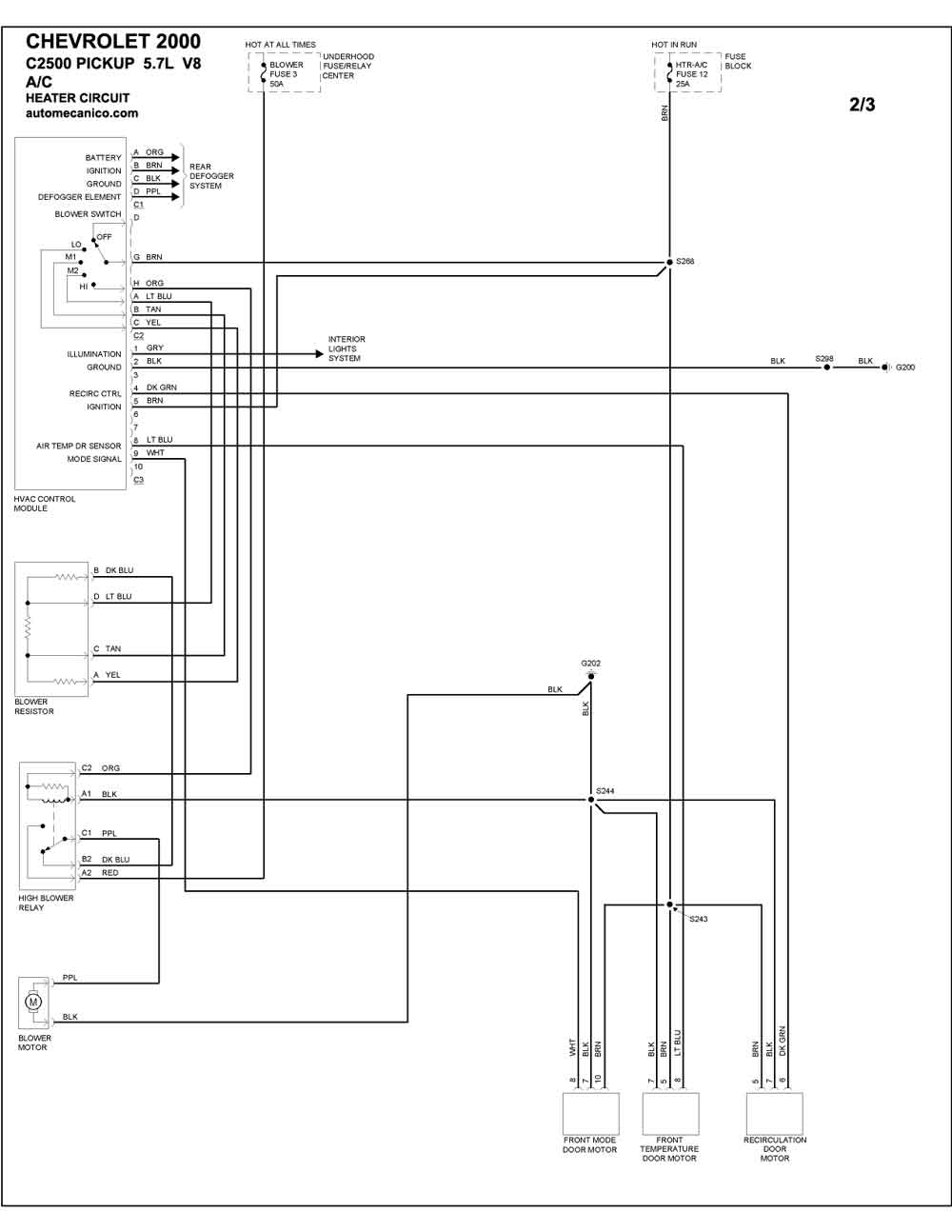

| 5.7L 8 CILINDROS 2/3 | HEATER CIRCUIT |
| 5.7L 8 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| C2500 | |

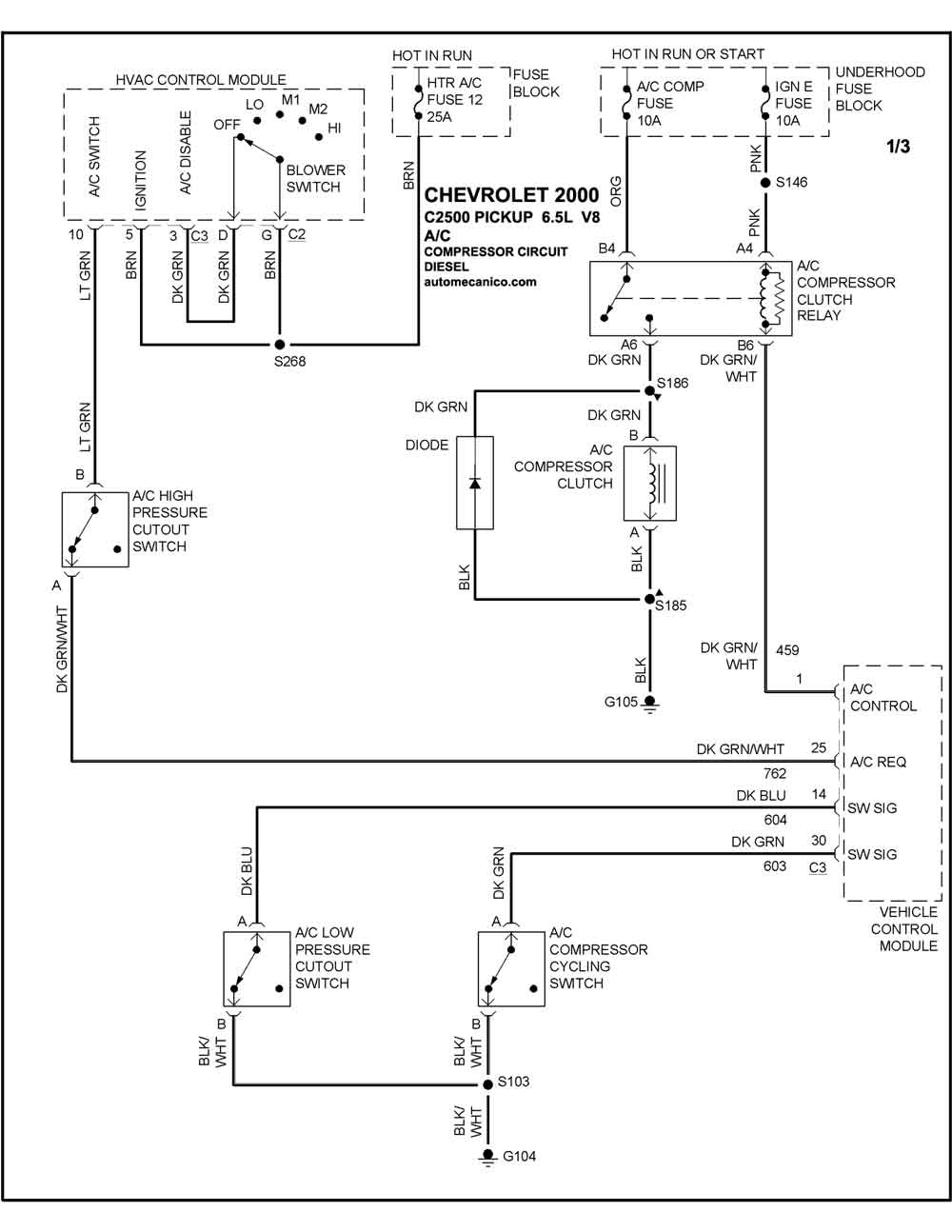

| 6.5L 8 CIL. DIESEL 1/3 | COMPRESSOR CIRCUIT |
| 6.5L 8 CIL. DIESEL 2/3 | HEATER CIRCUIT |
| 6.5L 8 CIL. DIESEL 3/3 | MANUAL A/C CIRCUIT |
| C2500 | |

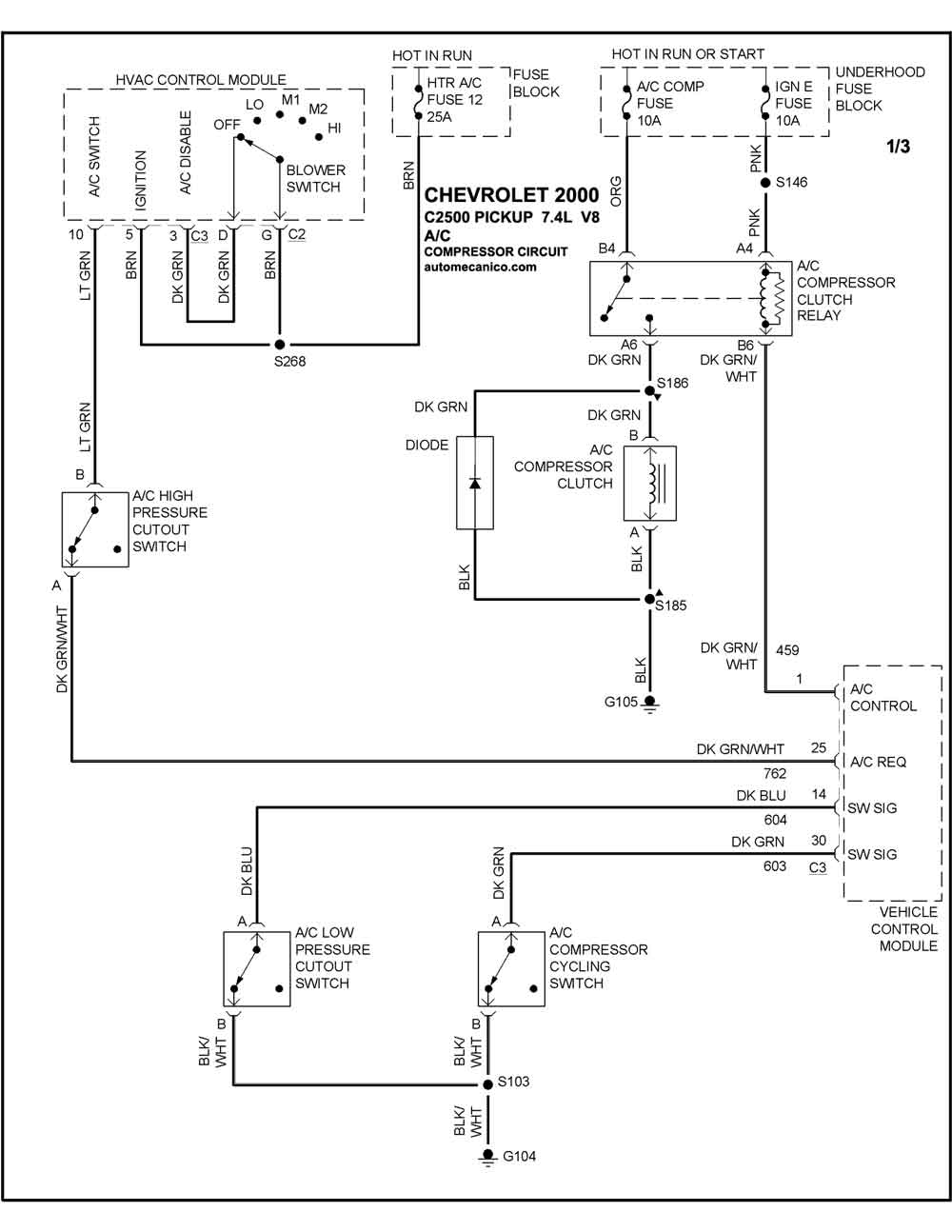

| 7.4L 8 CILINDROS 1/3 | COMPRESSOR CIRCUIT |
| 7.4L 8 CILINDROS 2/3 | HEATER CIRCUIT |

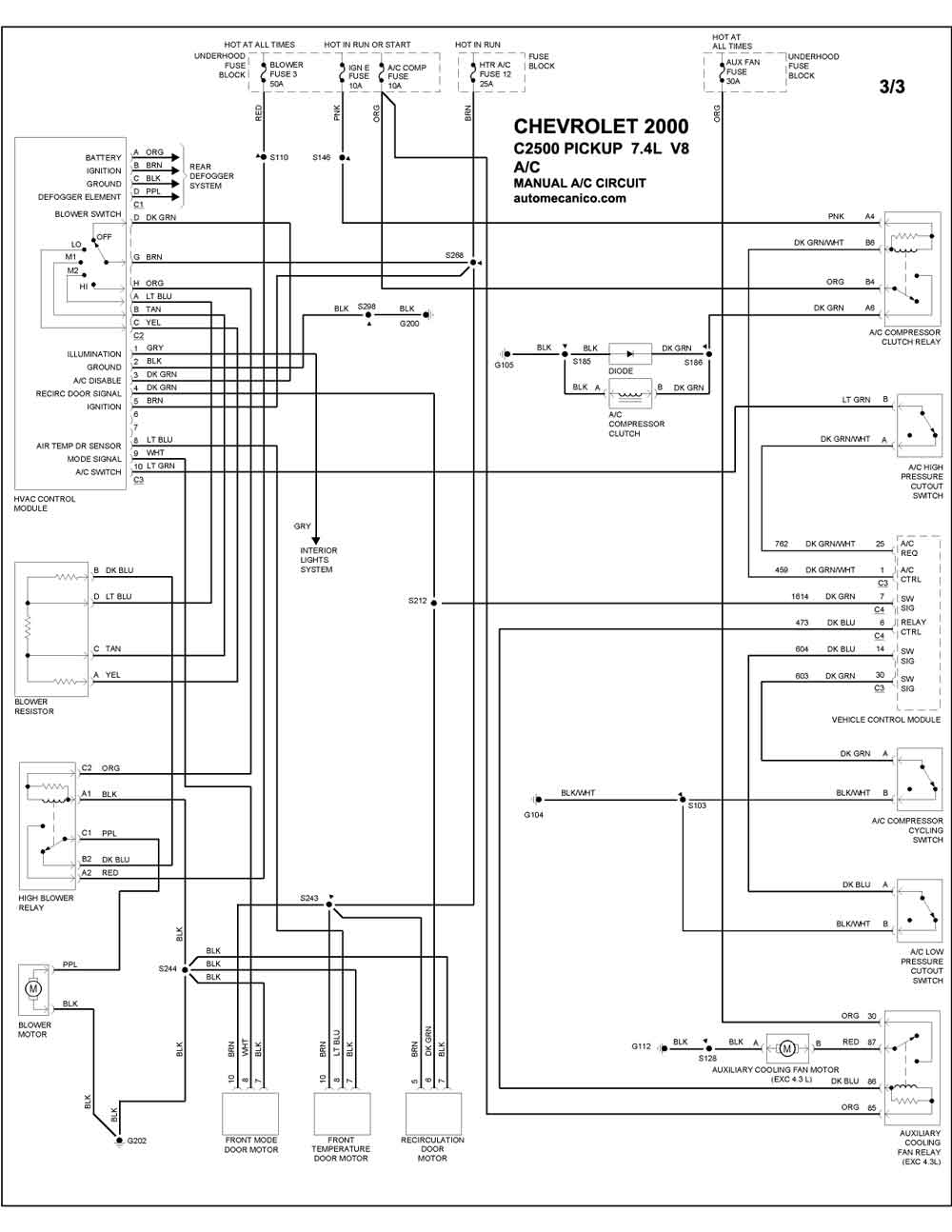

| 7.4L 8 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
