| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - AUDI 2000 |
2000 - Diagramas AUDI : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO- AUDI 2000 |
| A6 QUATTRO | |

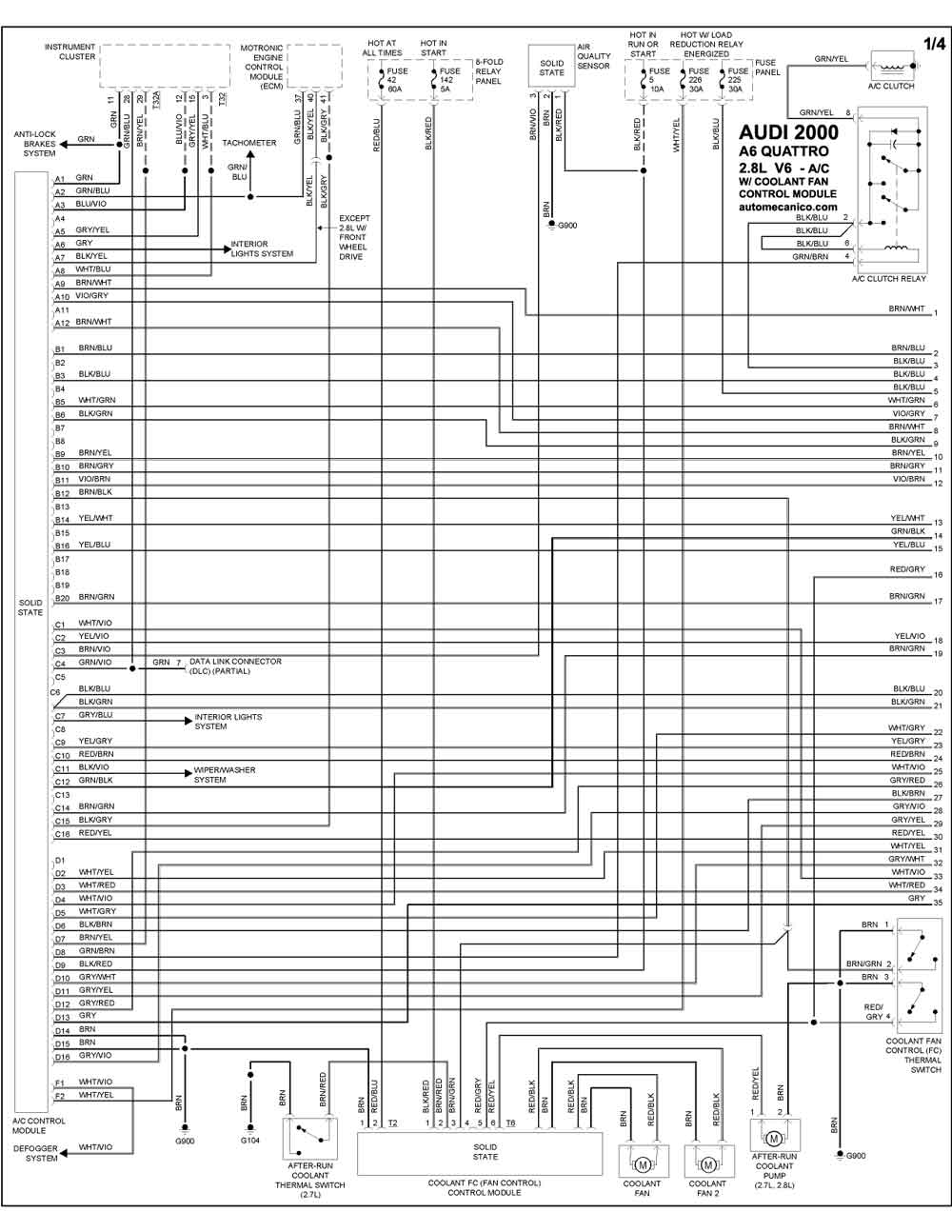

| 2.8L 6 CILINDROS 1/4 | A/C W/COOLANT FAN CONTROL MODULE |

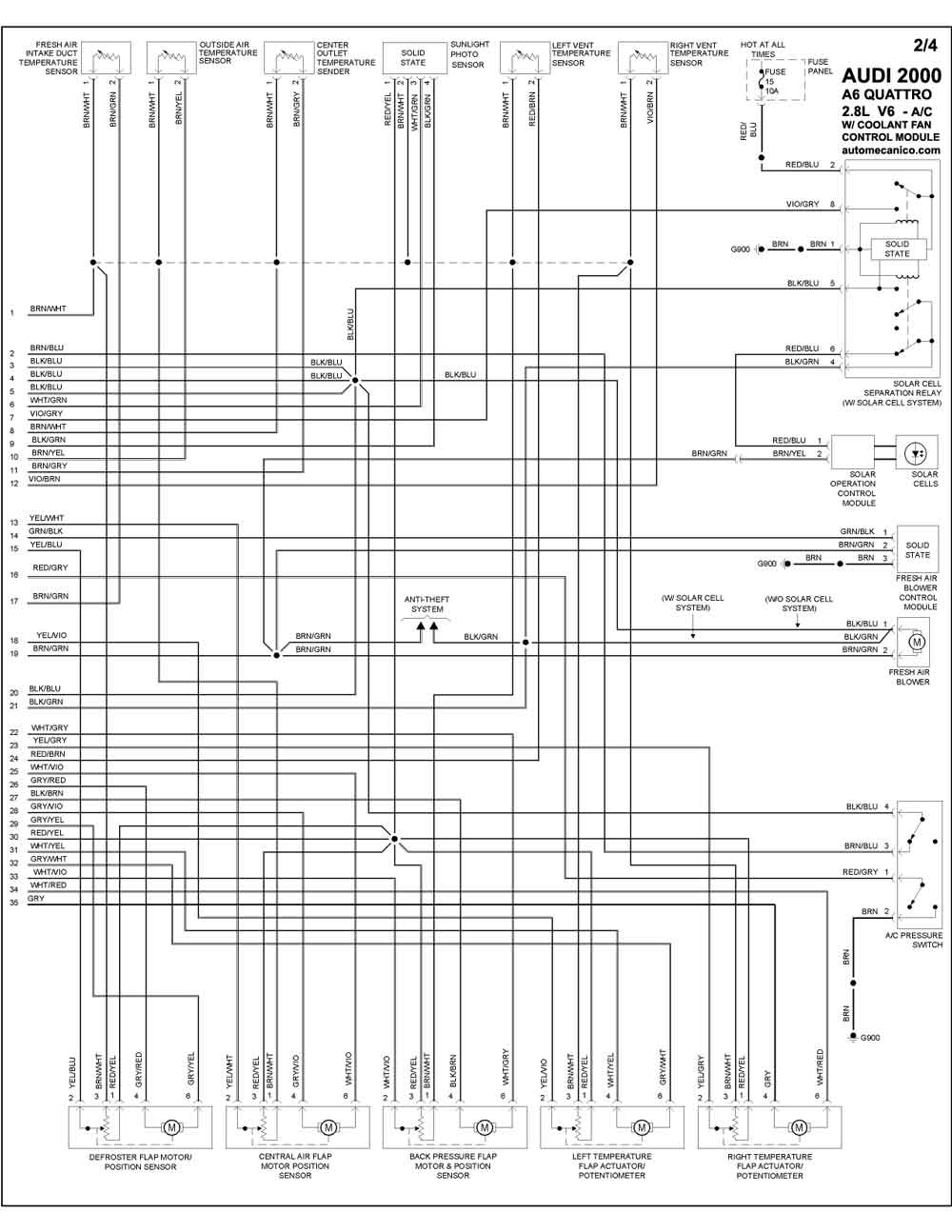

| 2.8L 6 CILINDROS 2/4 | A/C W/COOLANT FAN CONTROL MODULE |

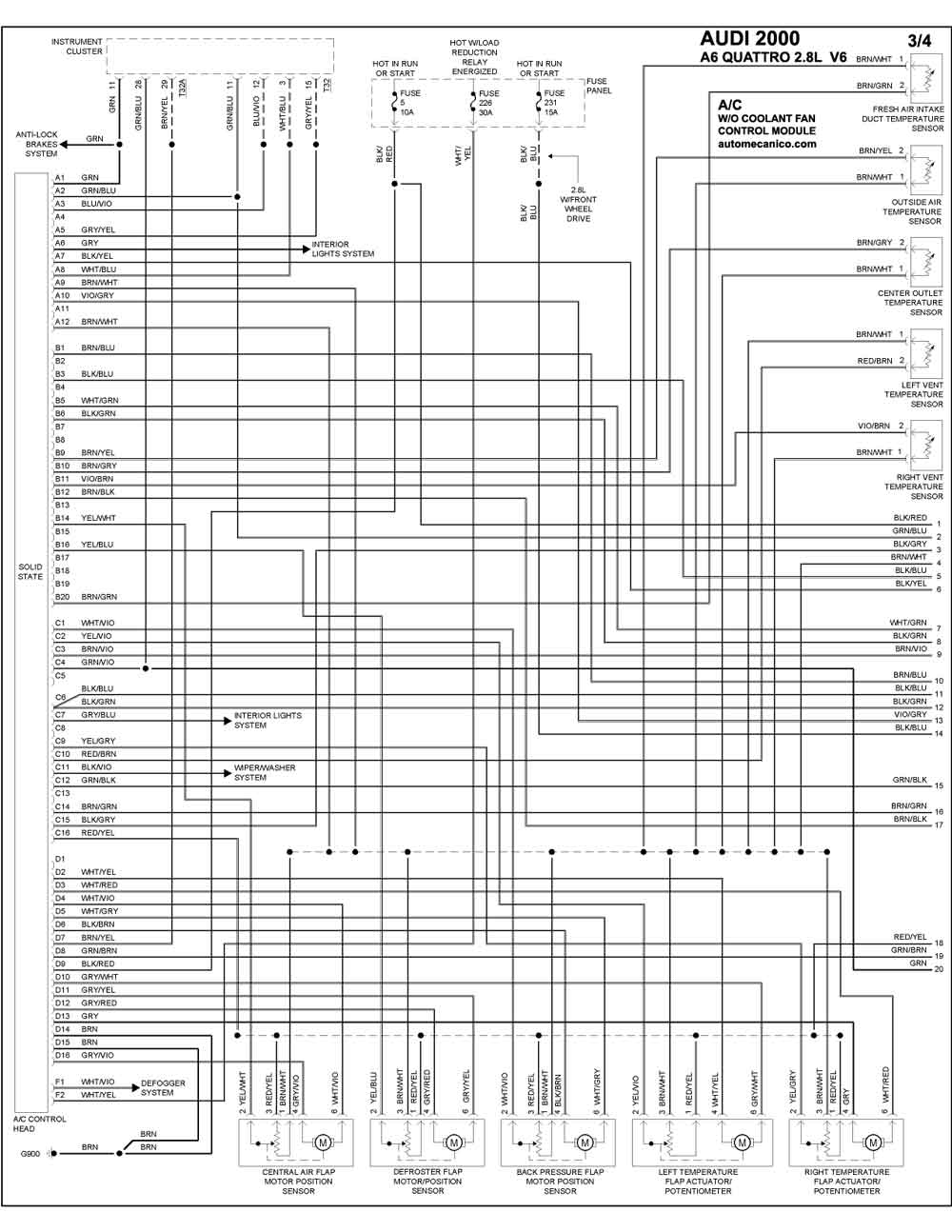

| 2.8L 6 CILINDROS 3/4 | A/C W/O COOLANT FAN CONTROL MODULE |

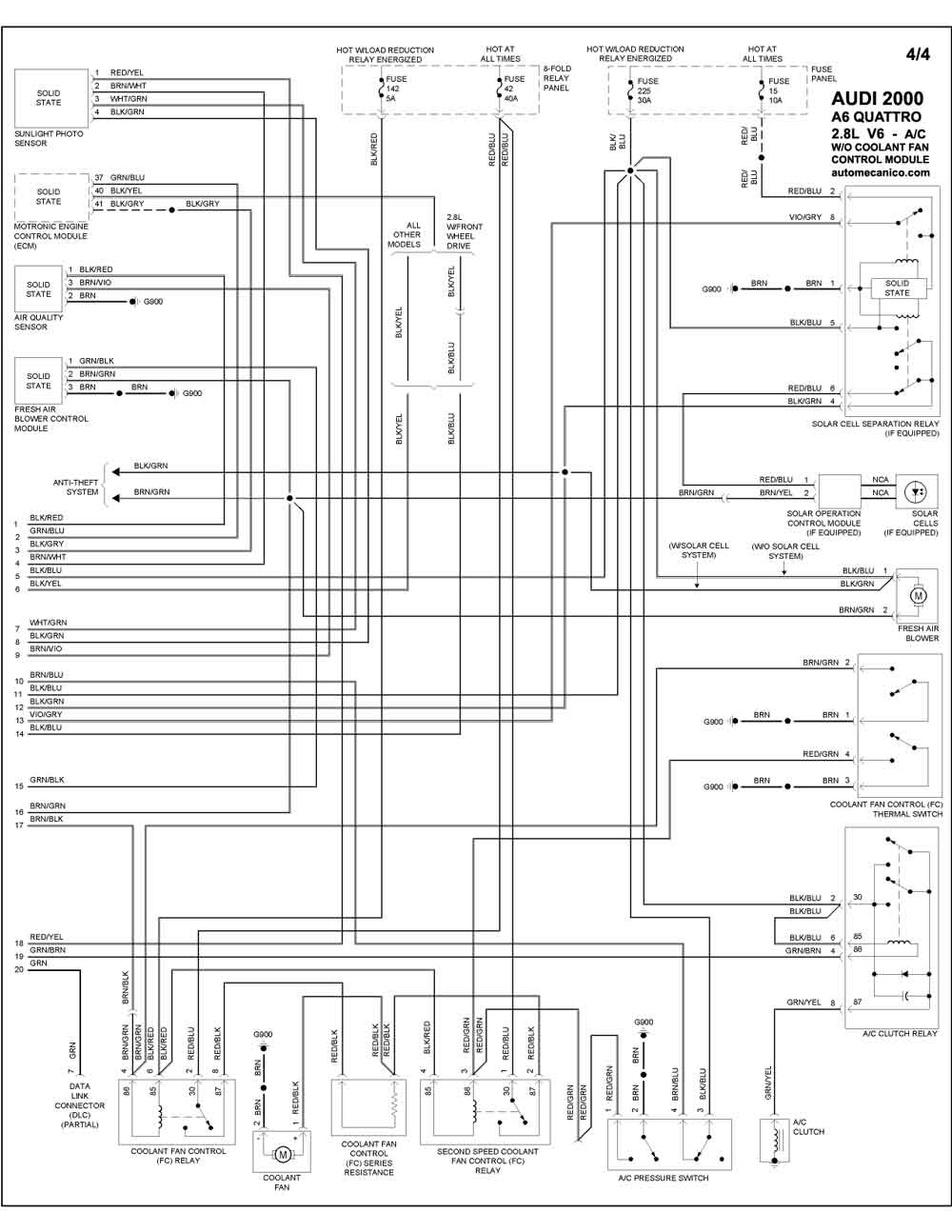

| 2.8L 6 CILINDROS 4/4 | A/C W/O COOLANT FAN CONTROL MODULE |
| A8 QUATTRO | |

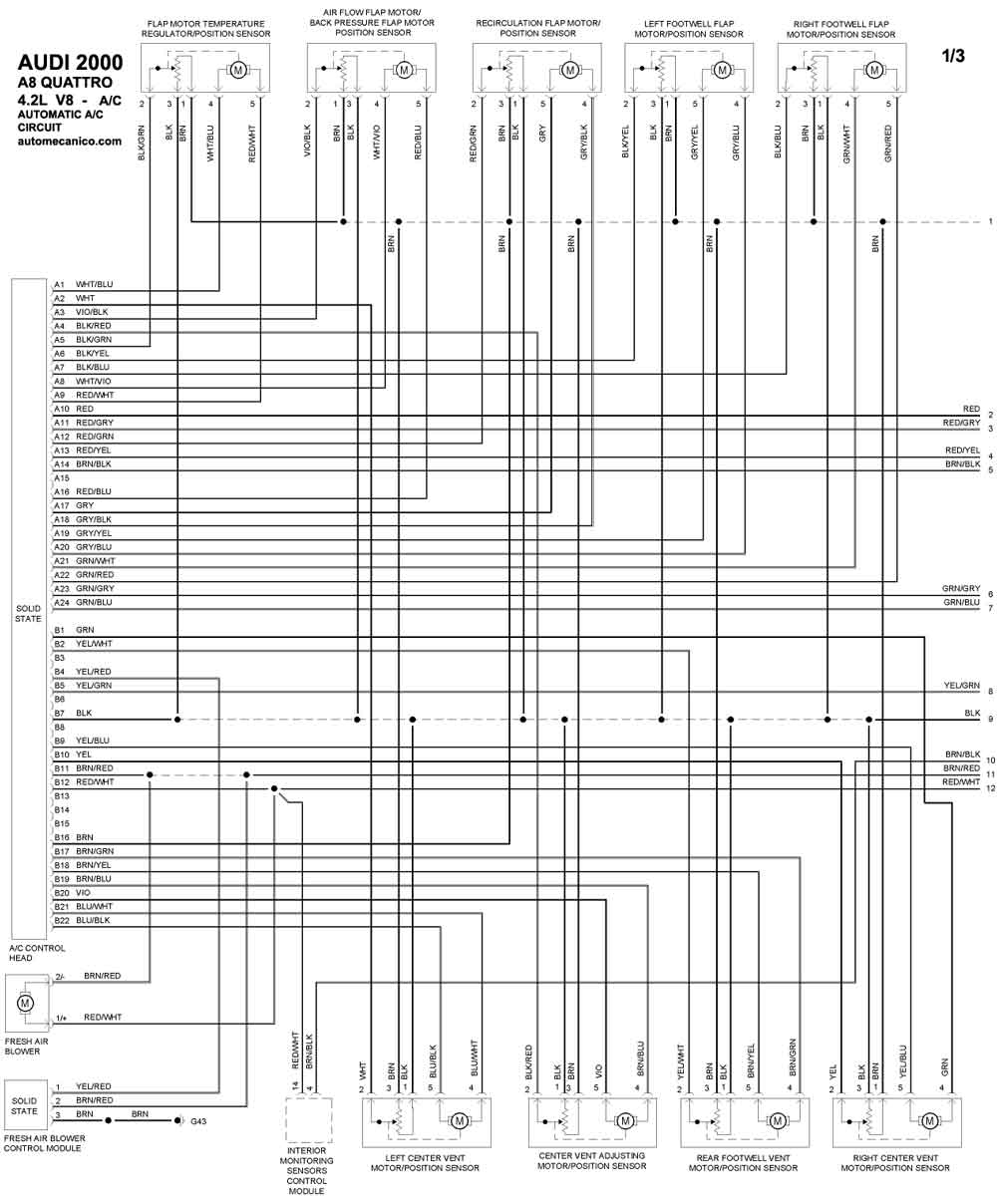

| 4.2L 8 CILINDROS 1/3 | AUTOMATIC A/C CIRCUIT |

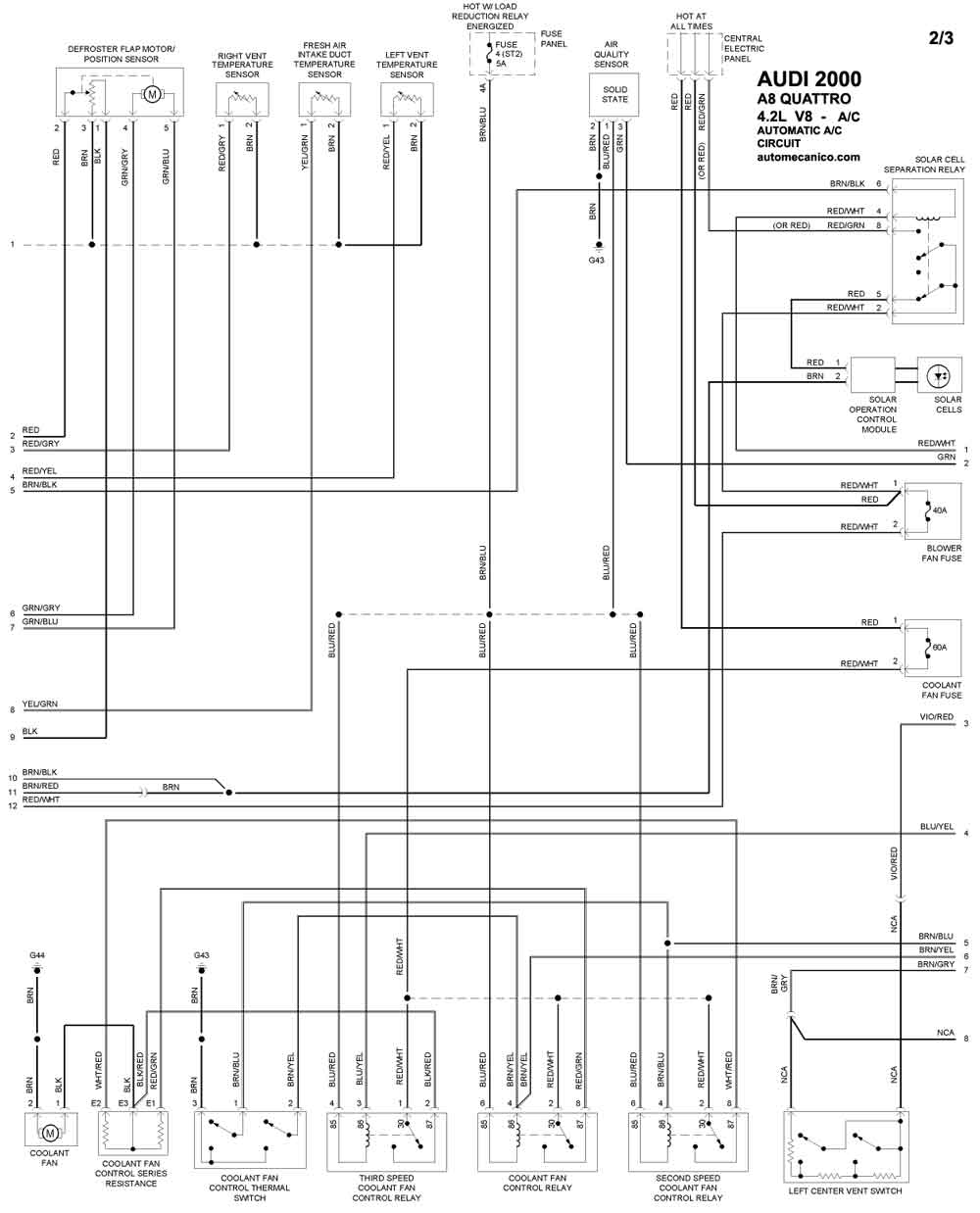

| 4.2L 8 CILINDROS 2/3 | AUTOMATIC A/C CIRCUIT |

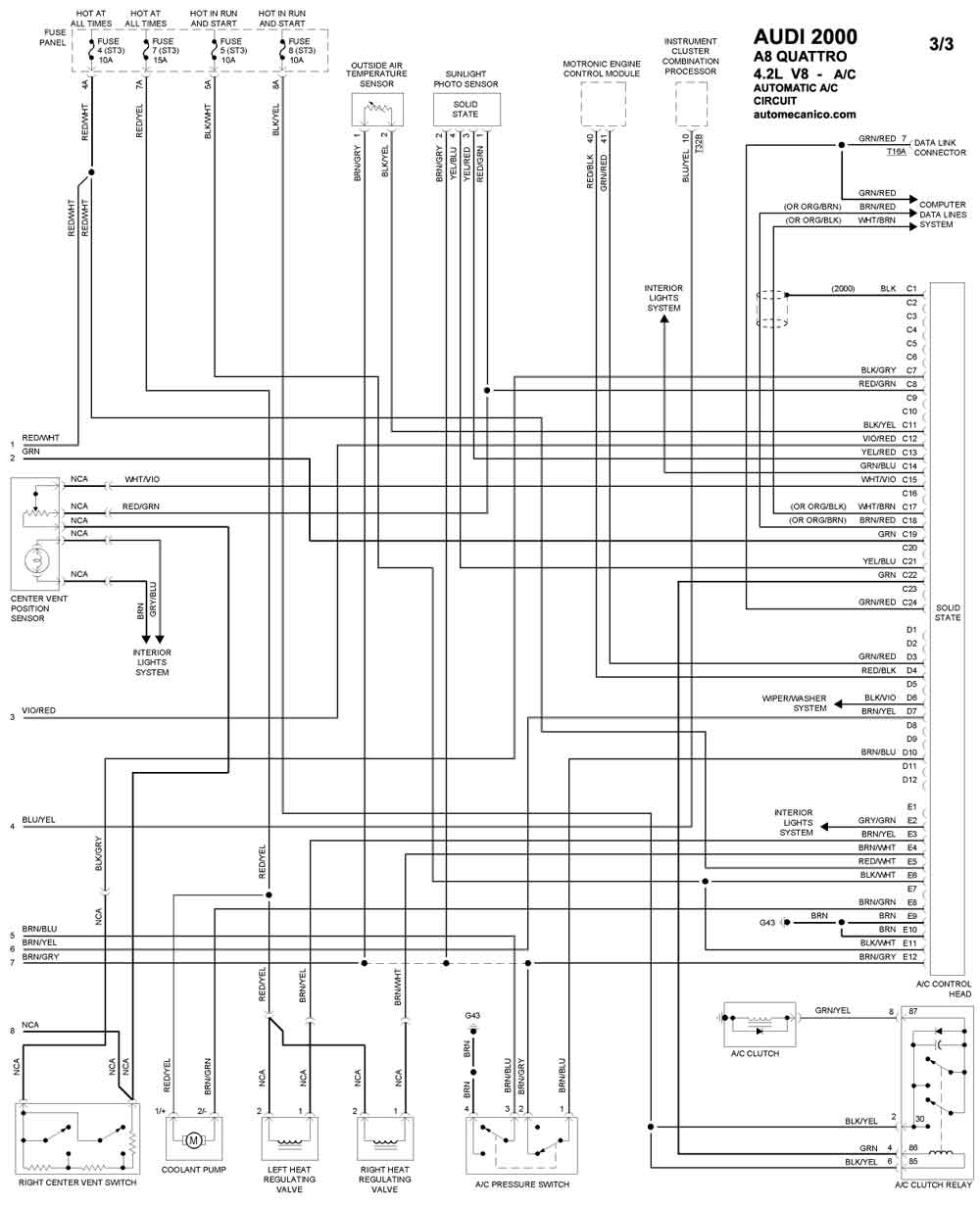

| 4.2L 8 CILINDROS 3/3 | AUTOMATIC A/C CIRCUIT |
| S4 | |

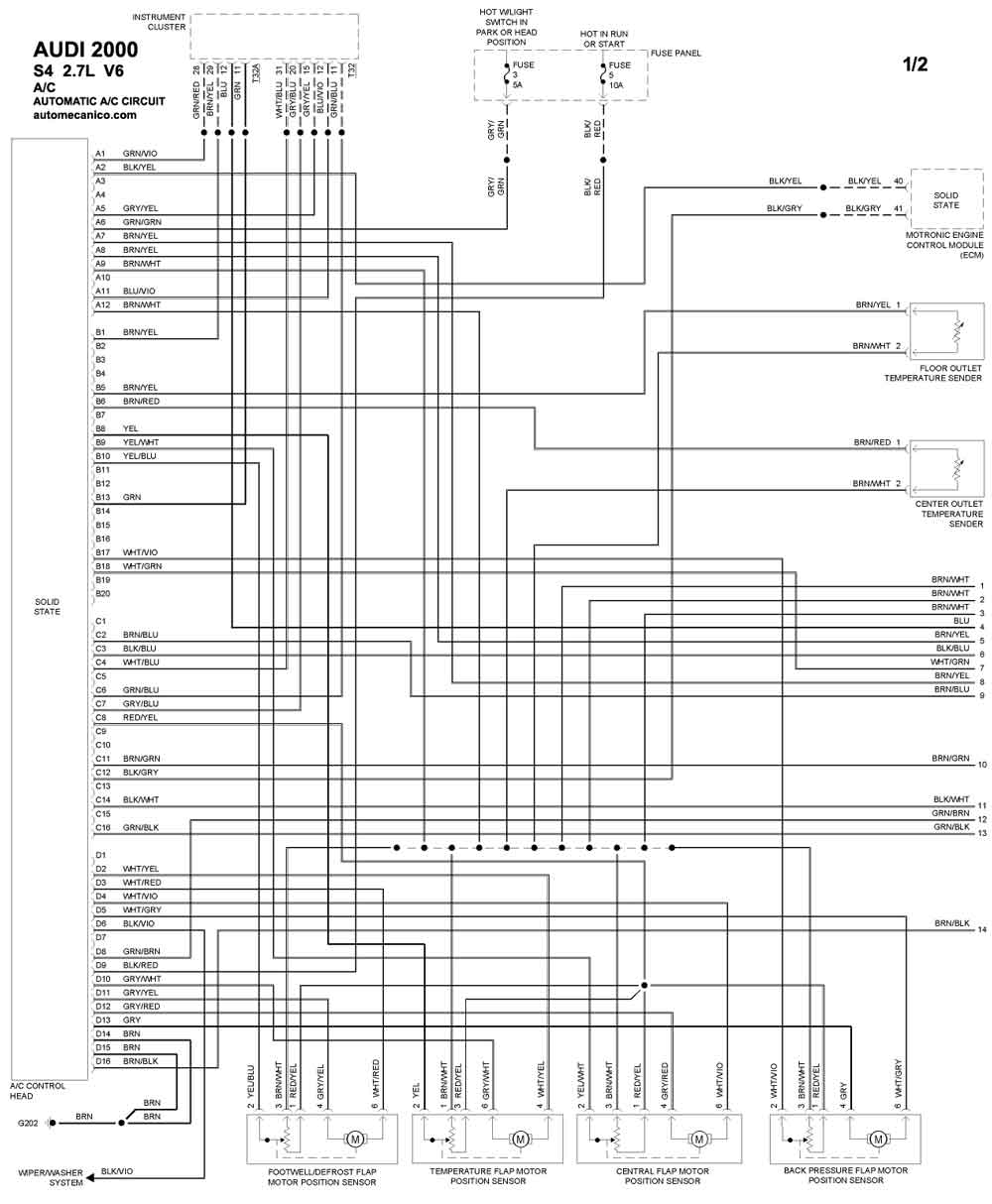

| 2.7L 6 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

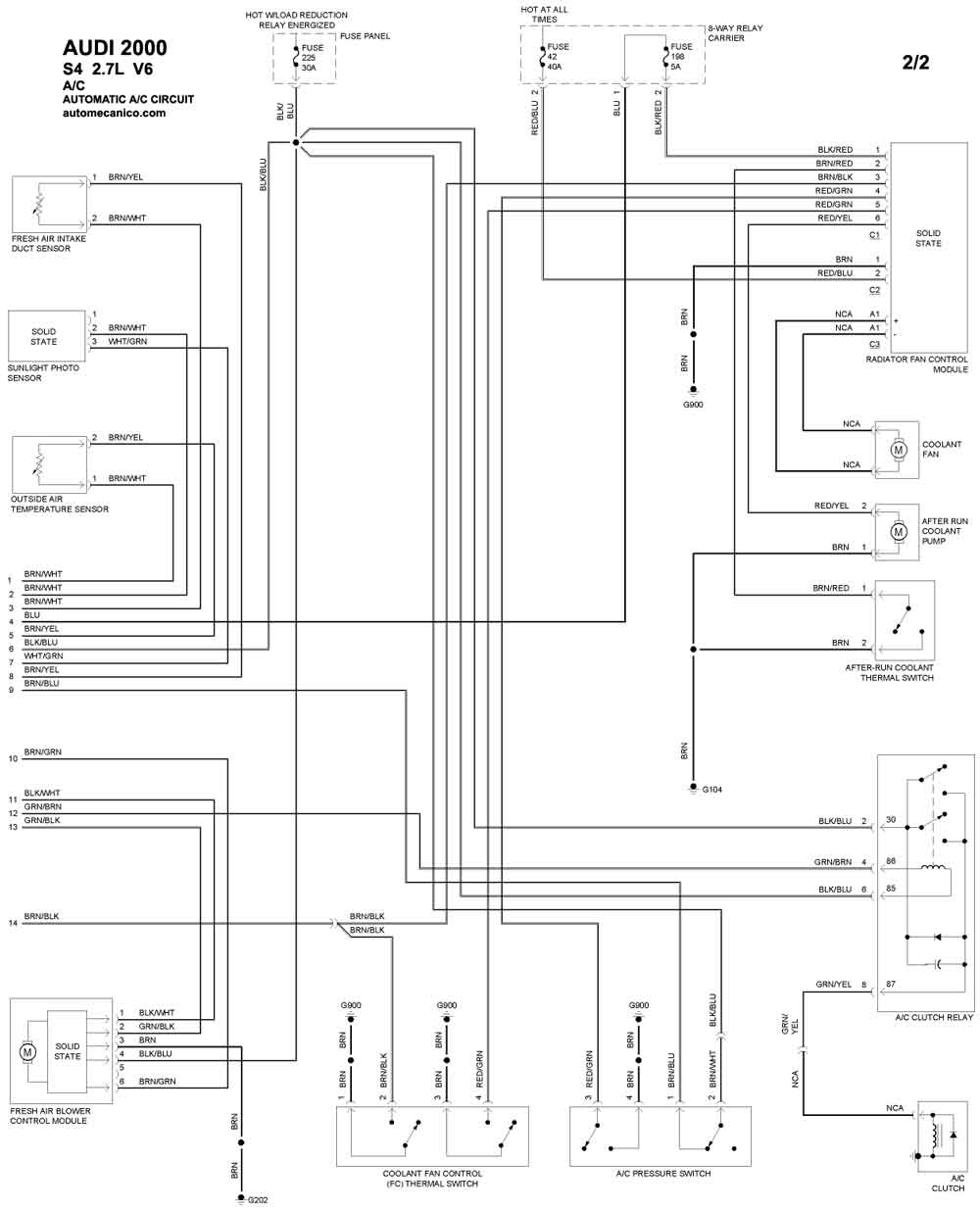

| 2.7L 6 CILINDROS 2/2 | AUTOMATIC A/C CIRCUIT |
| TT | |

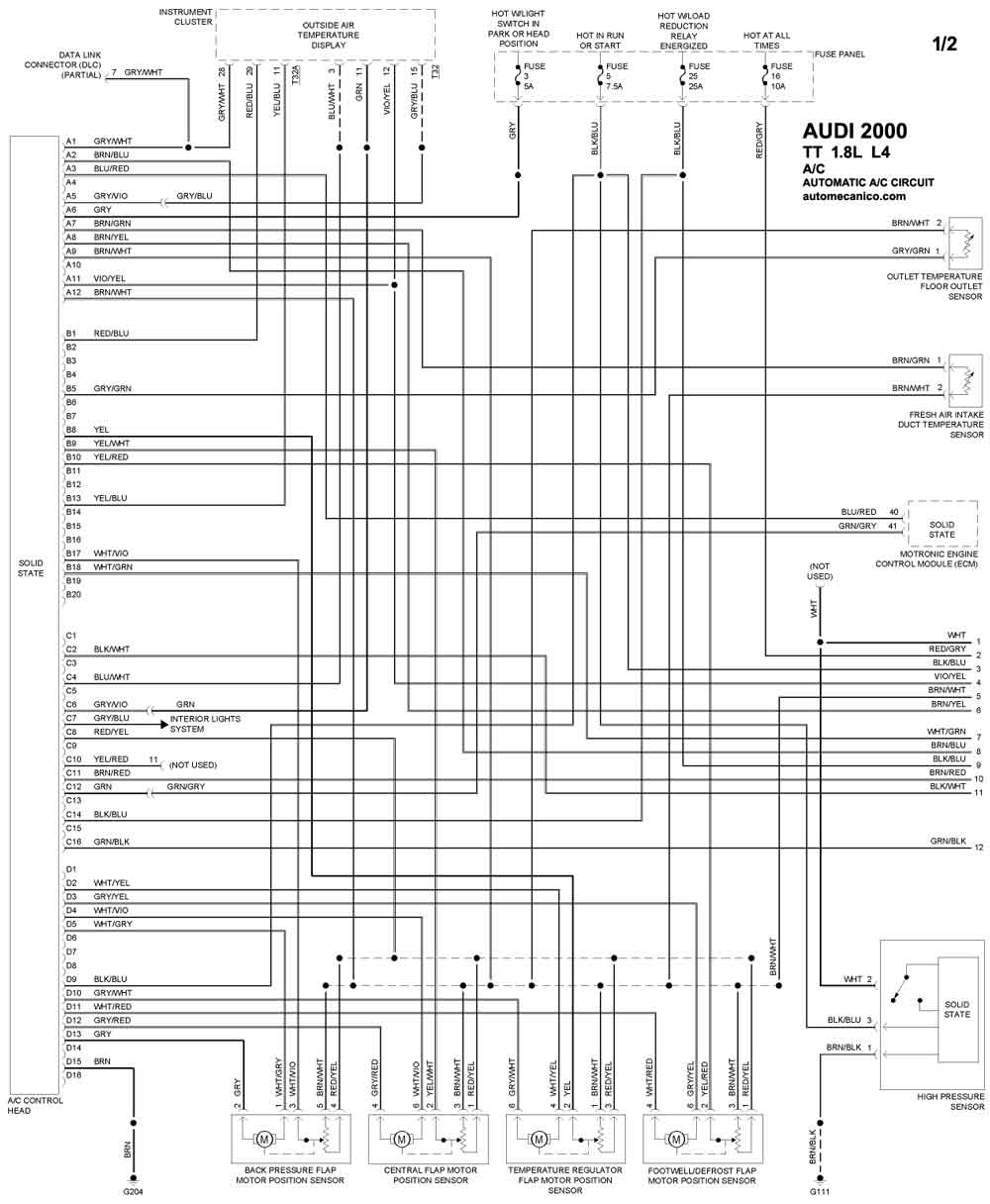

| 1.8L 4 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

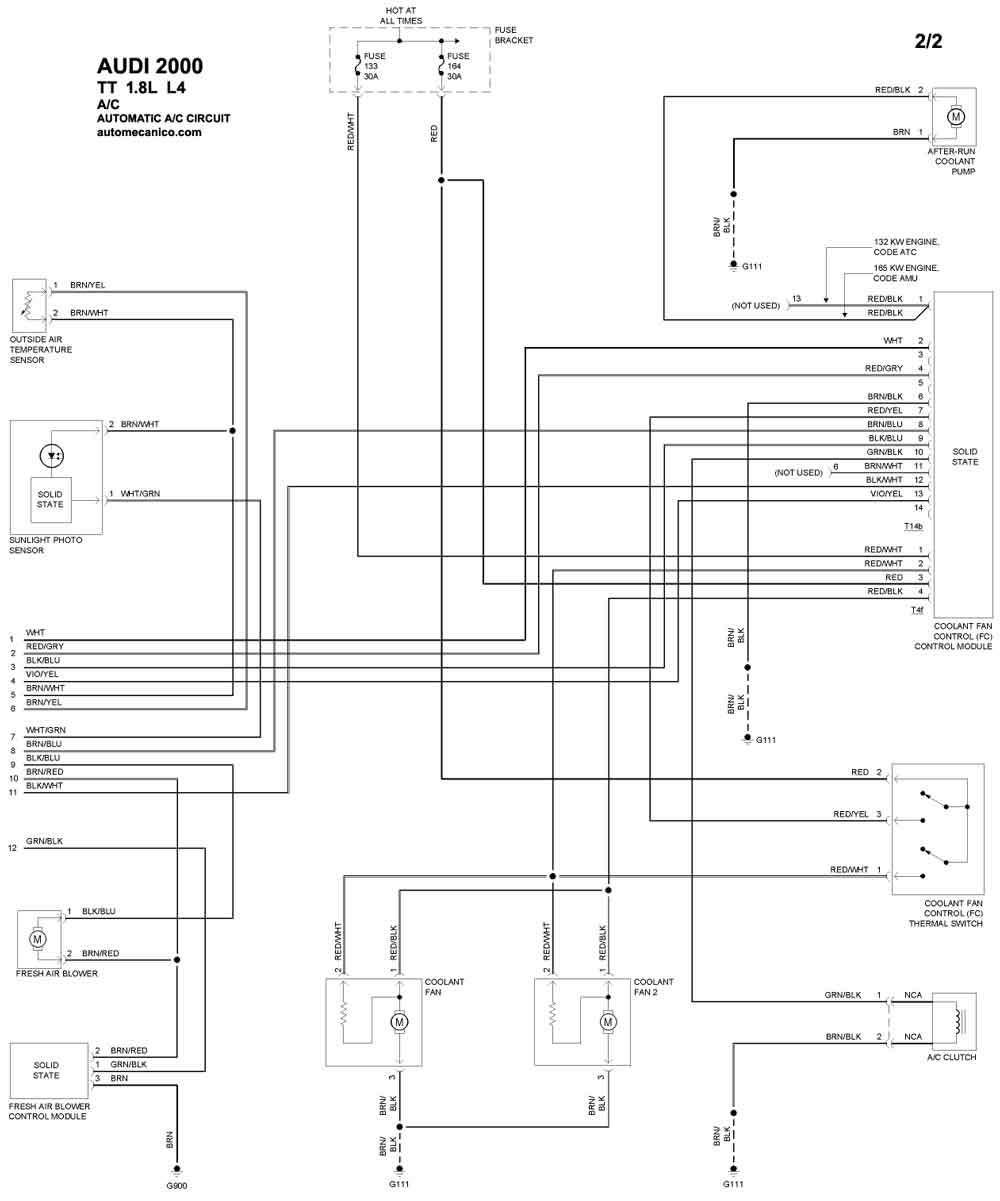

| 1.8L 4 CILINDROS 2/2 | AUTOMATIC A/C CIRCUIT |
| TT QUATTRO | |
| 1.8L 4 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

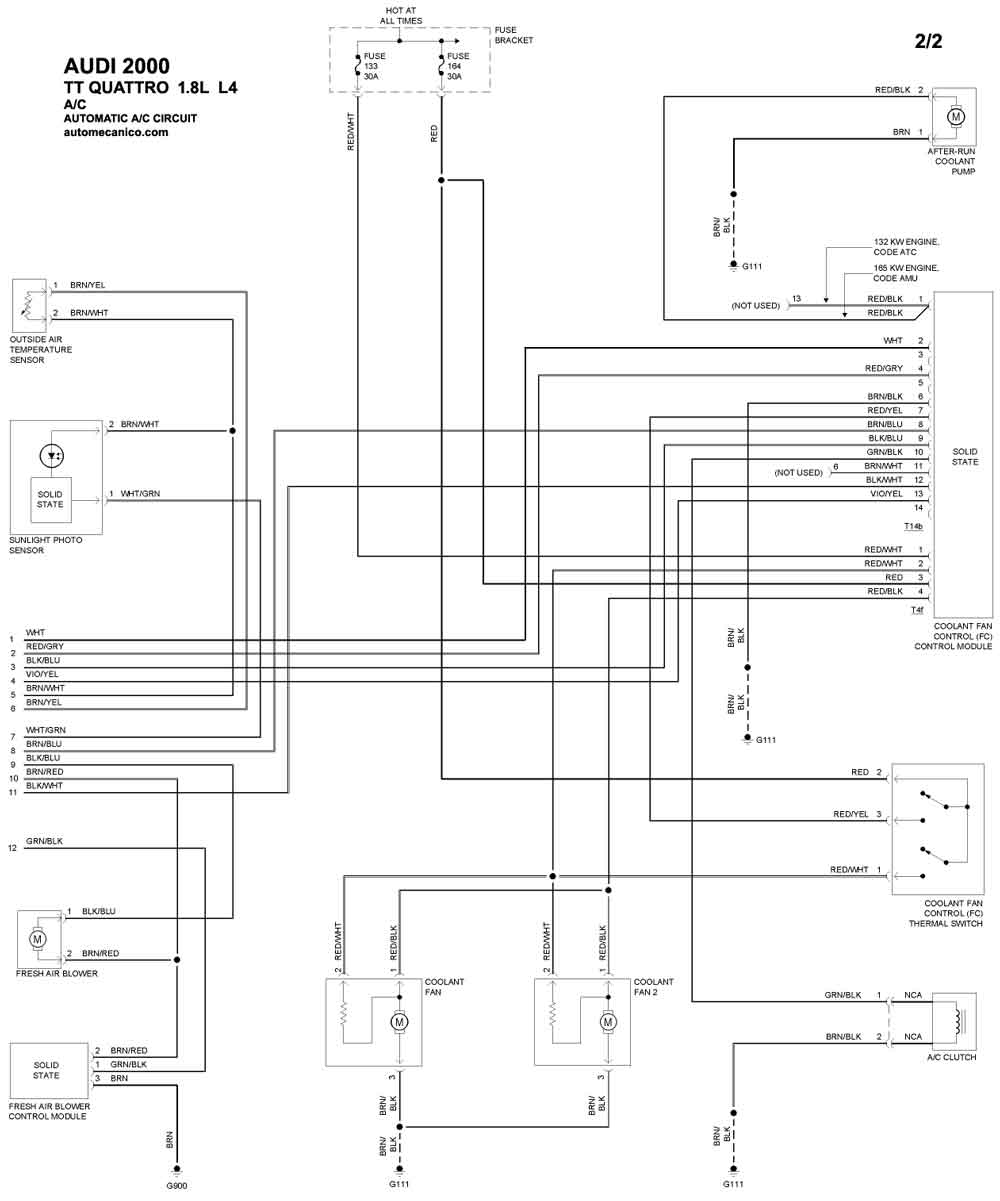

| 1.8L 4 CILINDROS 2/2 | AUTOMATIC A/C CIRCUIT |
