| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - ACURA 2000 |
2000 - Diagramas ACURA : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO- ACURA 2000 |
| INTEGRA | ||

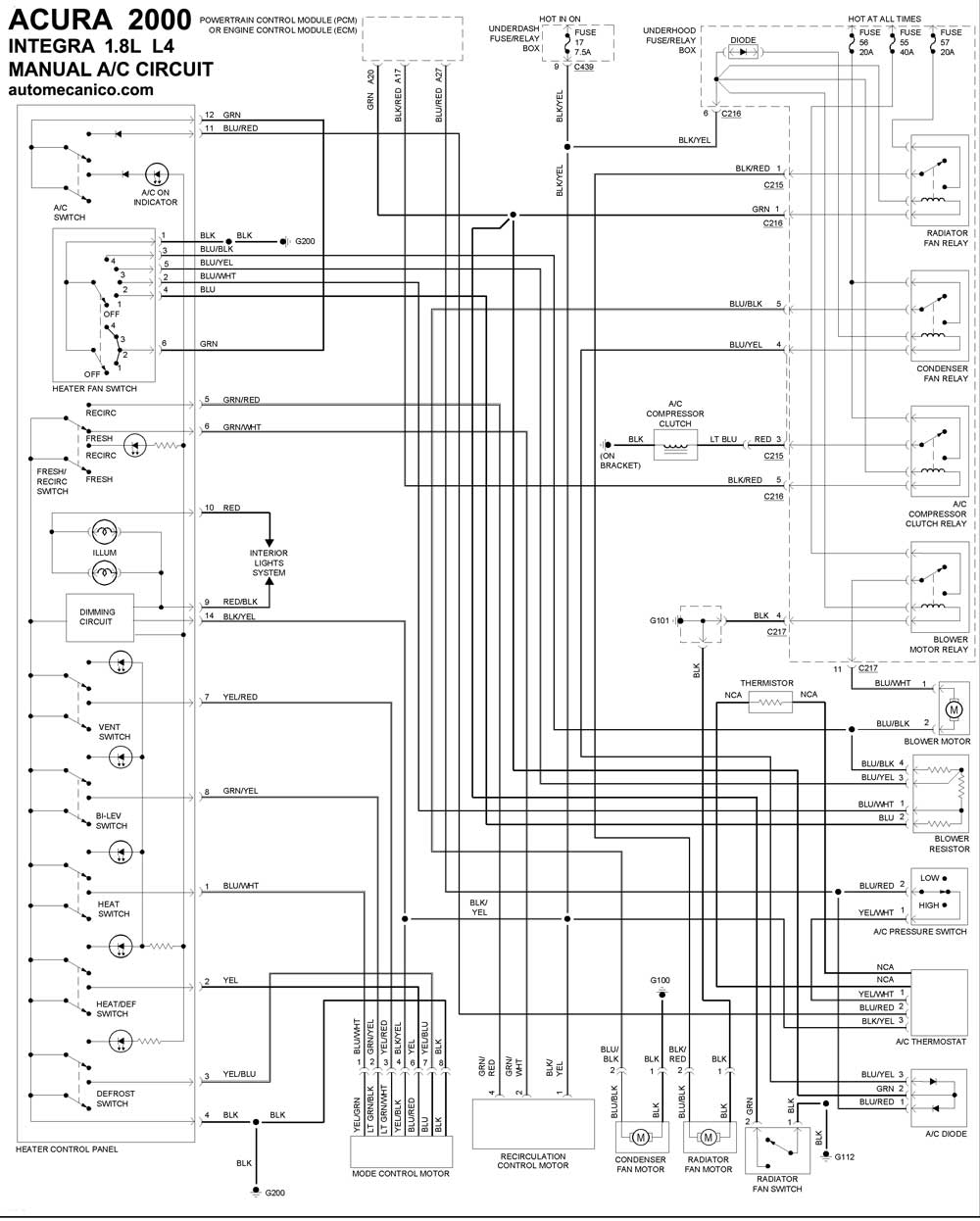

| 2000 | 1.8L 4 CILINDROS | MANUAL A/C CIRCUIT |

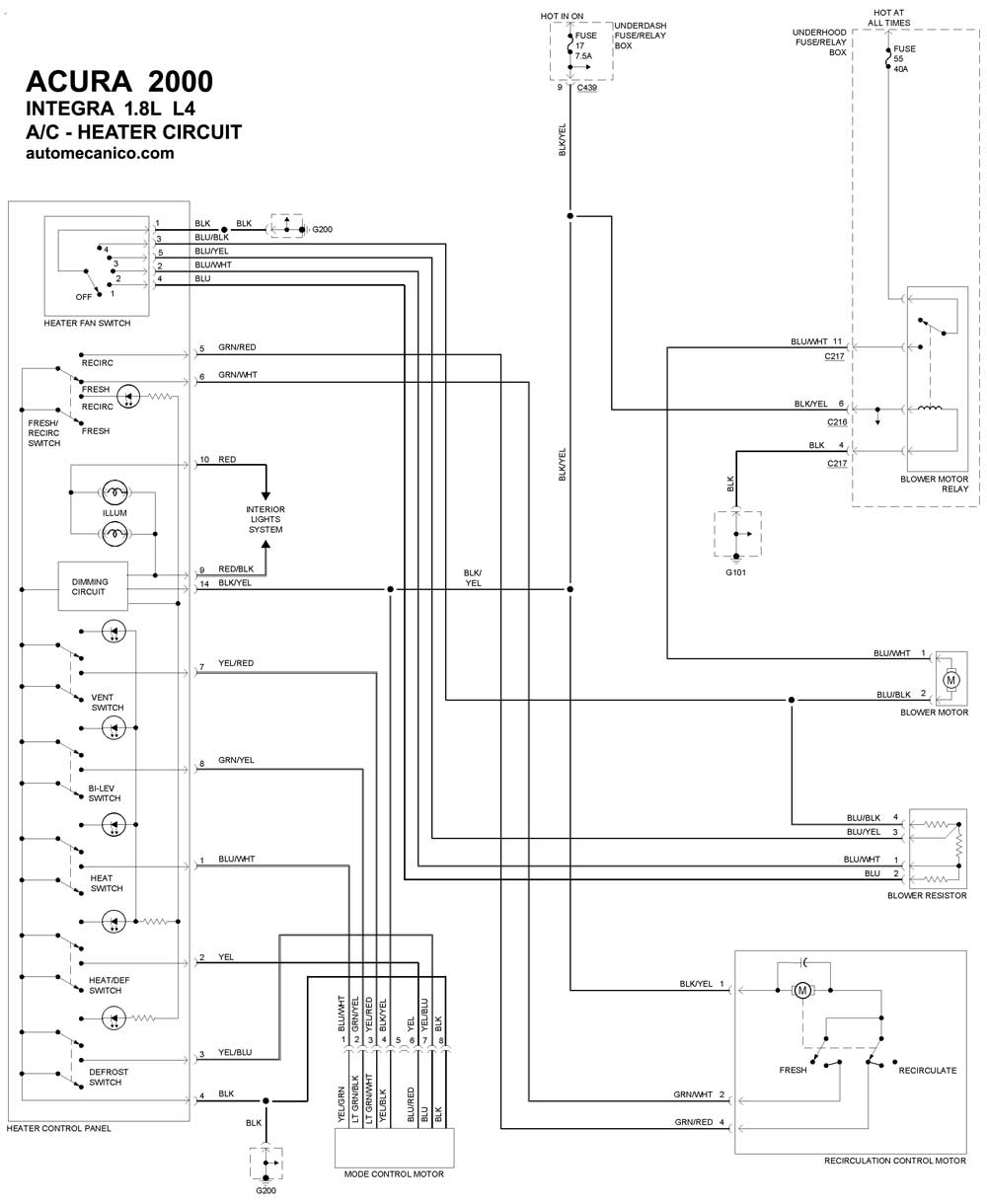

| 2000 | 1.8L 4 CILINDROS | A/C HEATER CIRCUIT |
| RL | ||

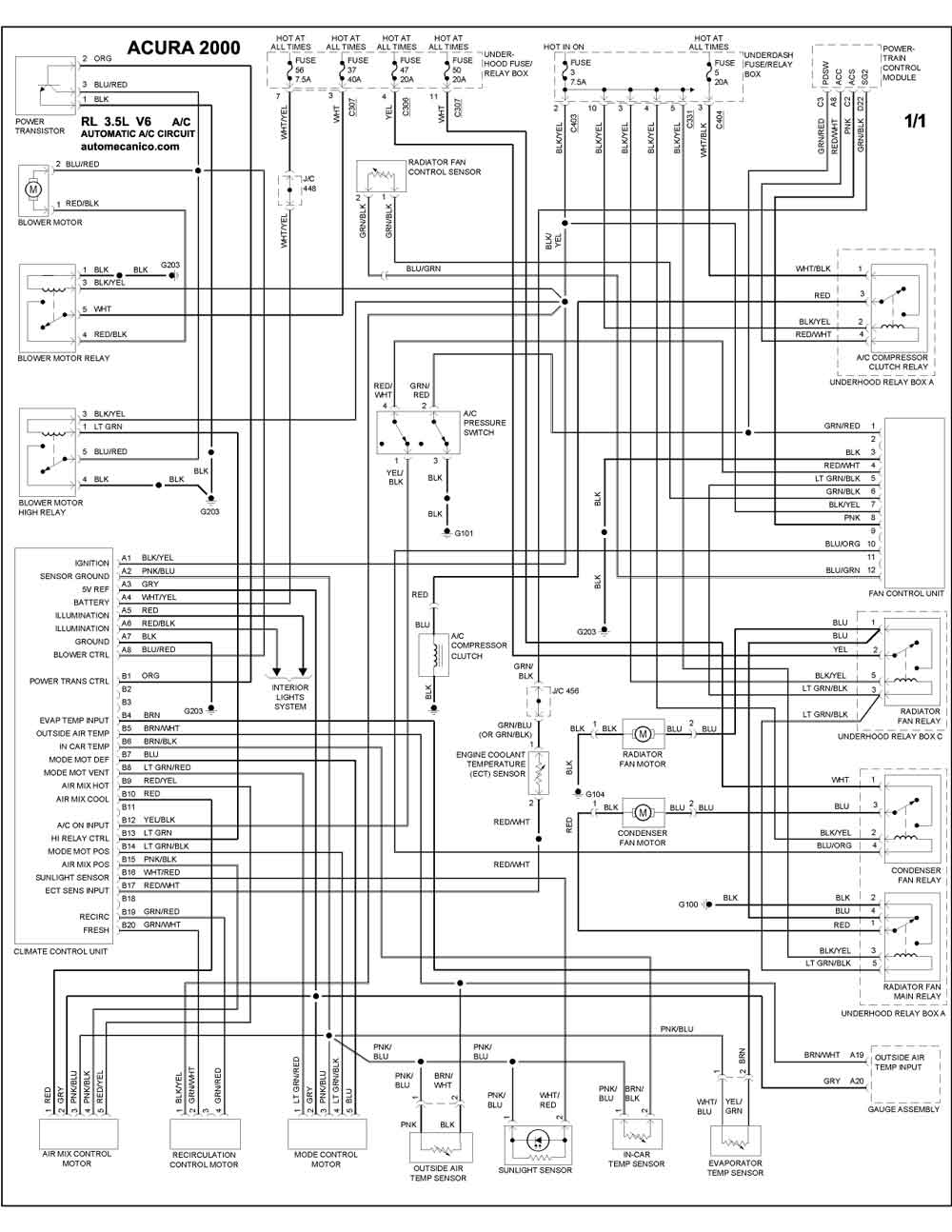

| 2000 | 3.5L 6 CILINDROS | AUTOMATIC A/C CIRCUIT |
| TL | ||

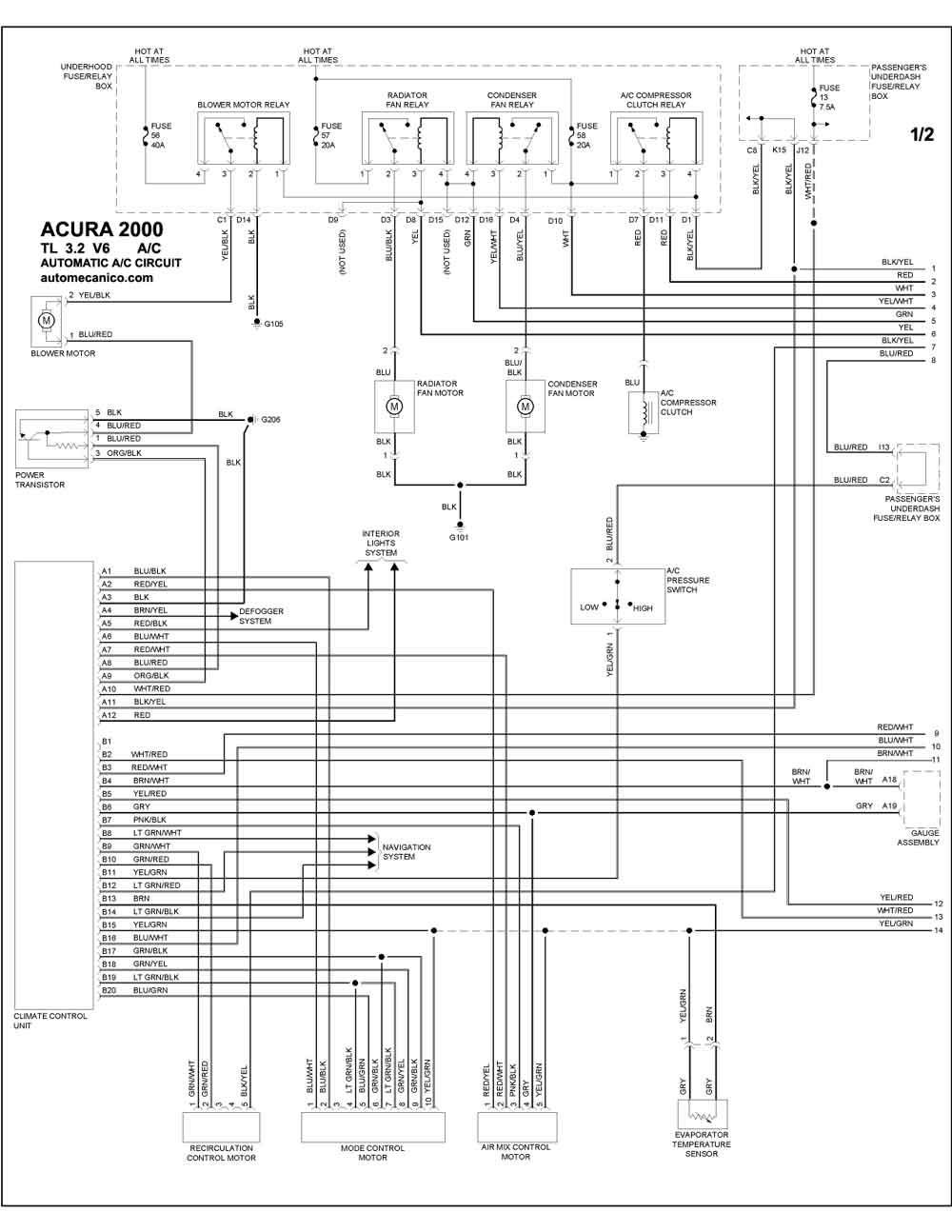

| 2000 | 3.2L 6 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

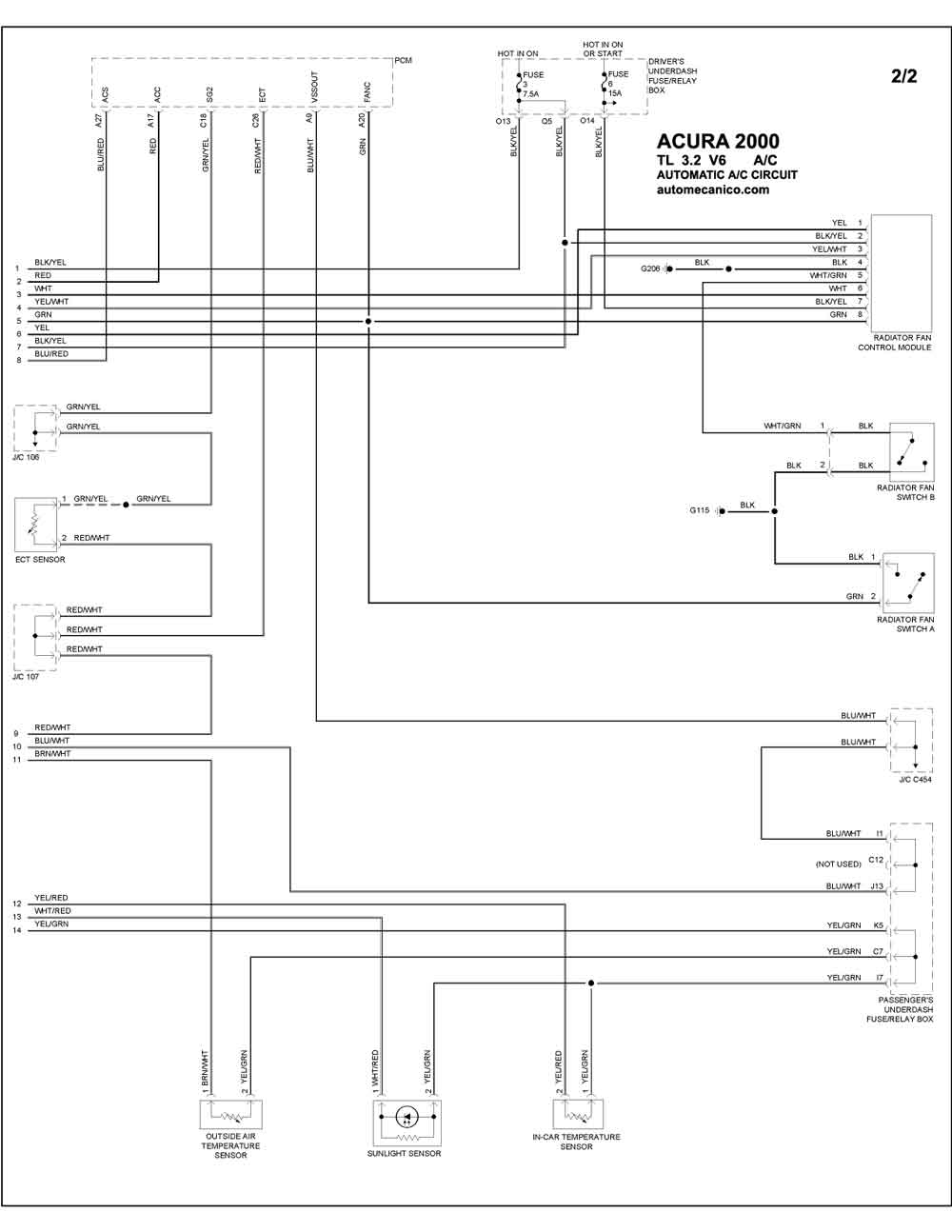

| 2000 | 3.2L 6 CILINDROS 2/2 | AUTOMATIC A/C CIRCUIT |
