| DIAGRAMAS - ESQUEMAS GRAPHICS - 2000 - Mecanica Automotriz - FORD |
Diagramas FORD: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - FORD 2000 |
| YEAR | MODELO | DIAGRAMA |

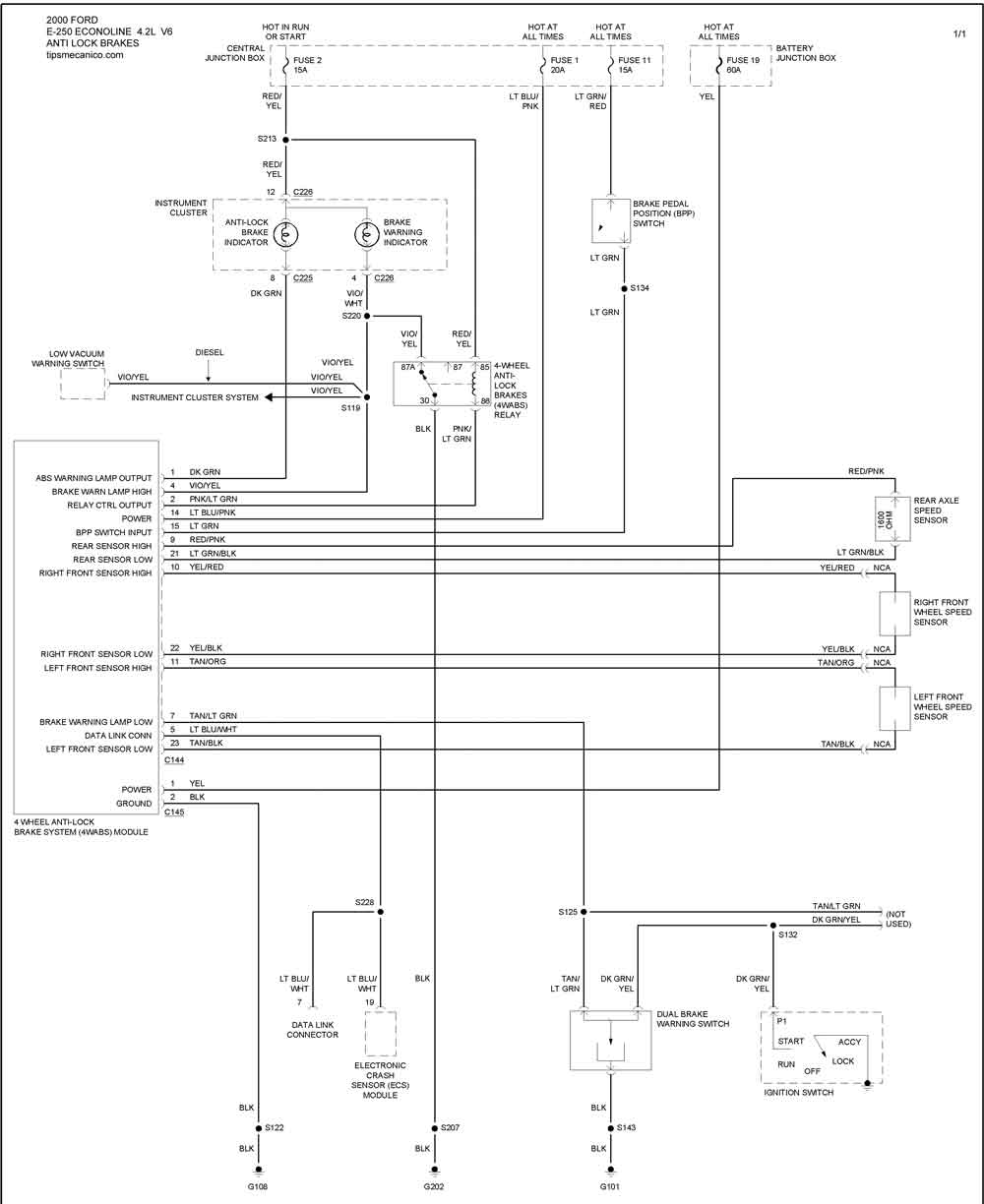

| E-250 ECONOLINE | ||
| 2000 | 4.2L 6 CIL. | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 5.4L 8 CIL. | ELECTRICO ANTI LOCK BRAKES |
| E-350 ECONOLINE | ||
| 2000 | 5.4L 8 CIL. | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 6.8L 10 CIL. | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 7.3L 8 CIL. | ELECTRICO ANTI LOCK BRAKES |

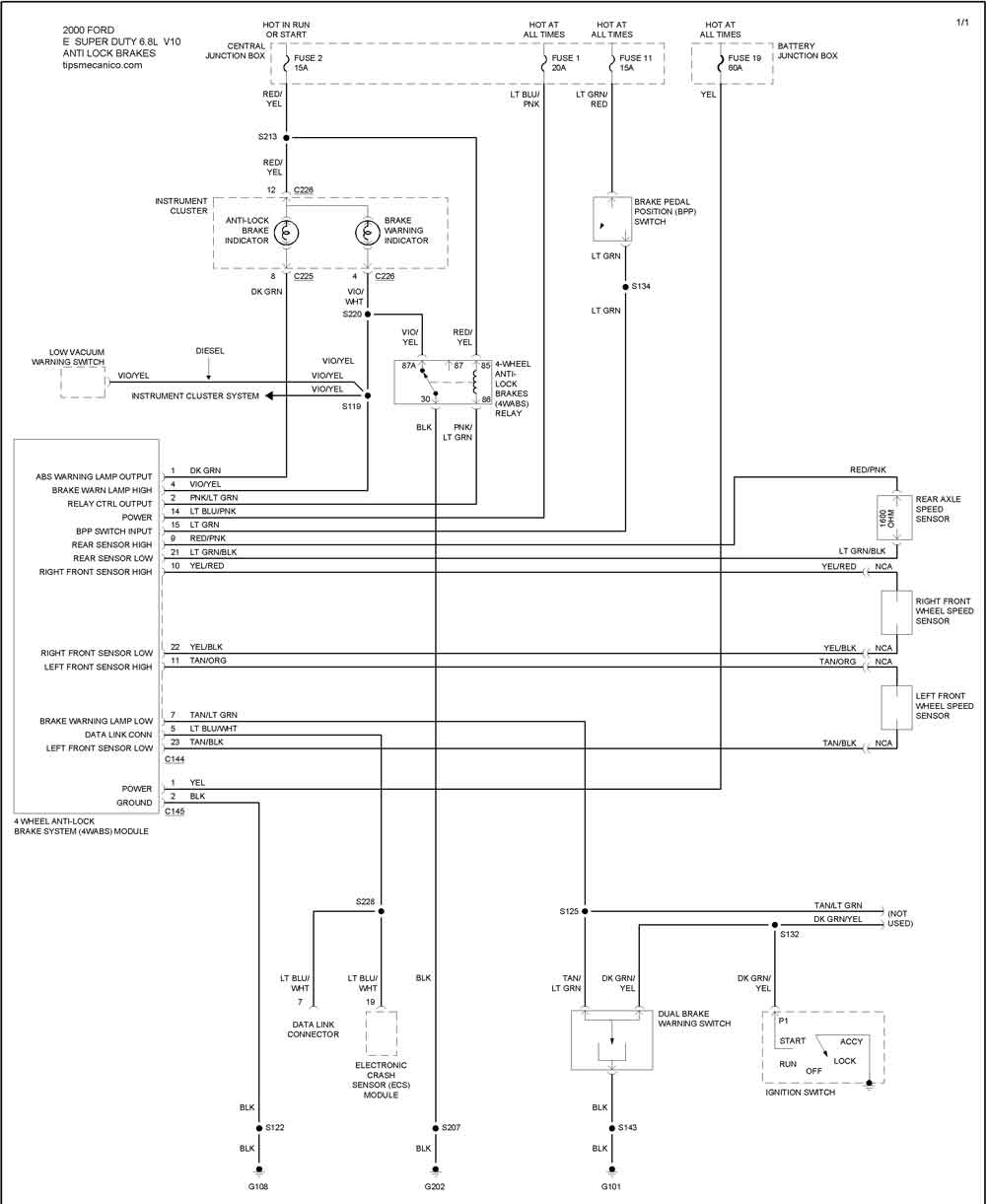

| E SUPER DUTY | ||
| 2000 | 5.4L 8 CIL. | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 6.8L 10 CIL. | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 7.3L 8 CIL. | ELECTRICO ANTI LOCK BRAKES |
