| DIAGRAMAS - ESQUEMAS GRAPHICS - 2000 - Mecanica Automotriz - CHRYSLER |
Diagramas CHRYSLER: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - CHRYSLER 2000 |
| YEAR | MODELO | DIAGRAMA |
| 300M | ||
| 2000 | 3.5L 6 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
| CIRRUS | ||
| 2000 | 2.0L 4 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 2.4L 4 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |

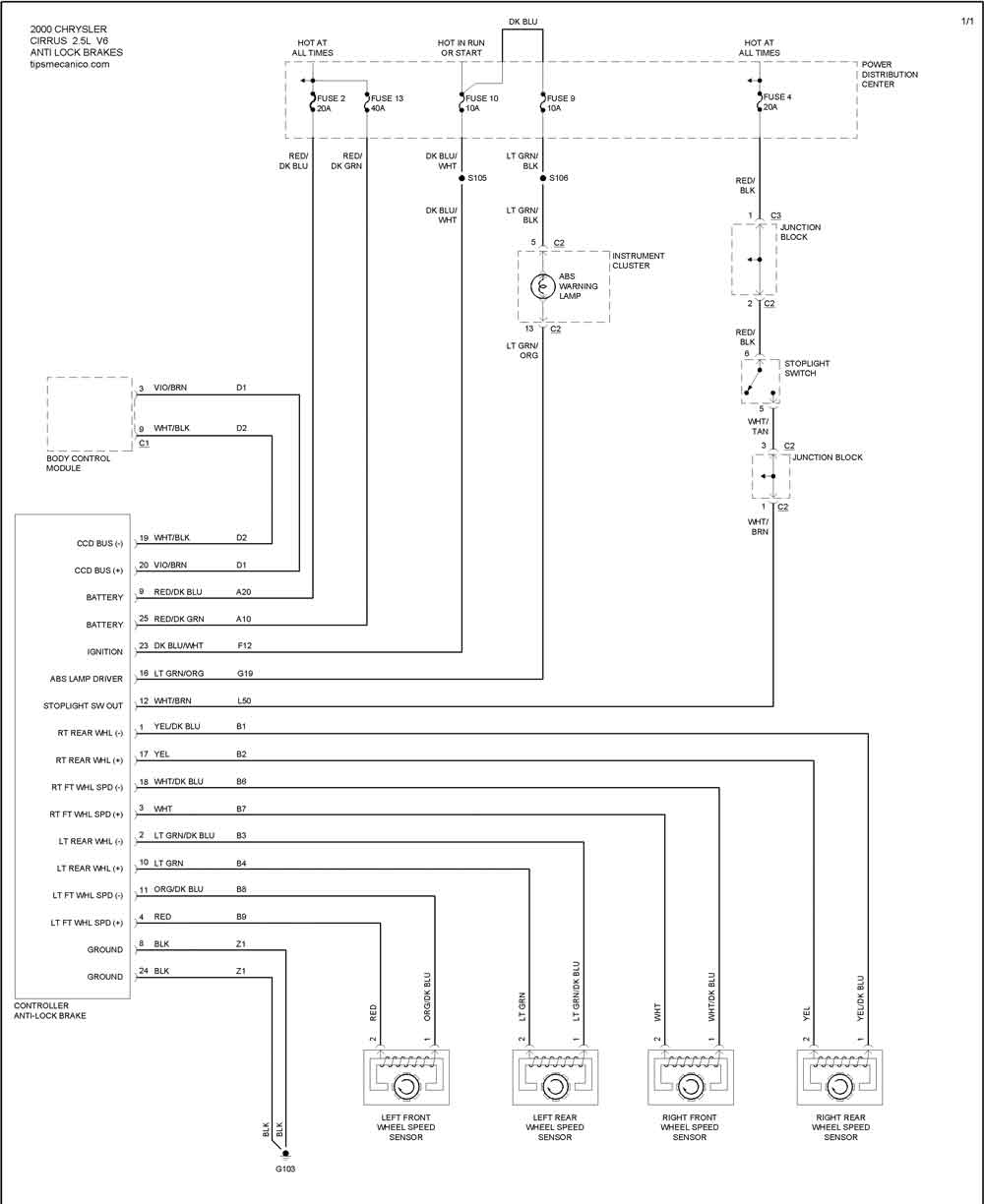

| 2000 | 2.5L 6 CILINDROS 1/1 | ELECTRICO ANTI LOCK BRAKES |
