Diagramas CHEVROLET: 2000 : Antilock Brakes System - Sistema de Frenos Antibloqueo - Antiderrapantes - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Frenos [Antilock Brakes System] - CHEVROLET 2000 |
| YEAR | MODELO | DIAGRAMA |
| MALIBU | ||
| 2000 | 3.1L 6 CIL. 1/1 | ELECTRICO ANTI LOCK BRAKES |
| METRO | ||

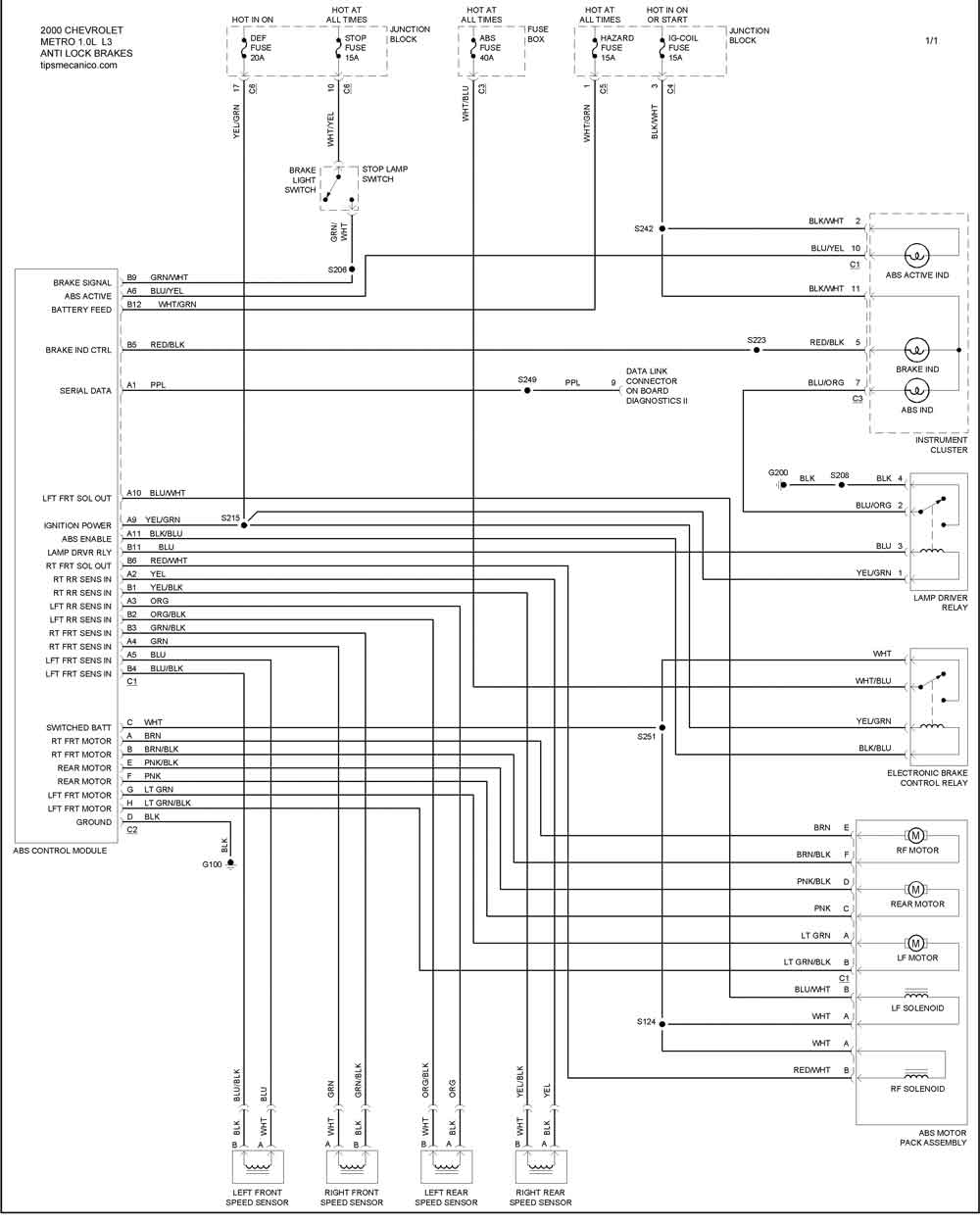

| 2000 | 1.0L 3 CIL. 1/1 | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 1.3L 4 CIL. 1/1 | ELECTRICO ANTI LOCK BRAKES |
| MONTECARLO | ||
| 2000 | 3.4L 6 CIL. 1/1 | ELECTRICO ANTI LOCK BRAKES |
| 2000 | 3.8L 6 CIL. 1/1 | ELECTRICO ANTI LOCK BRAKES |
| OLDSTYLE | ||

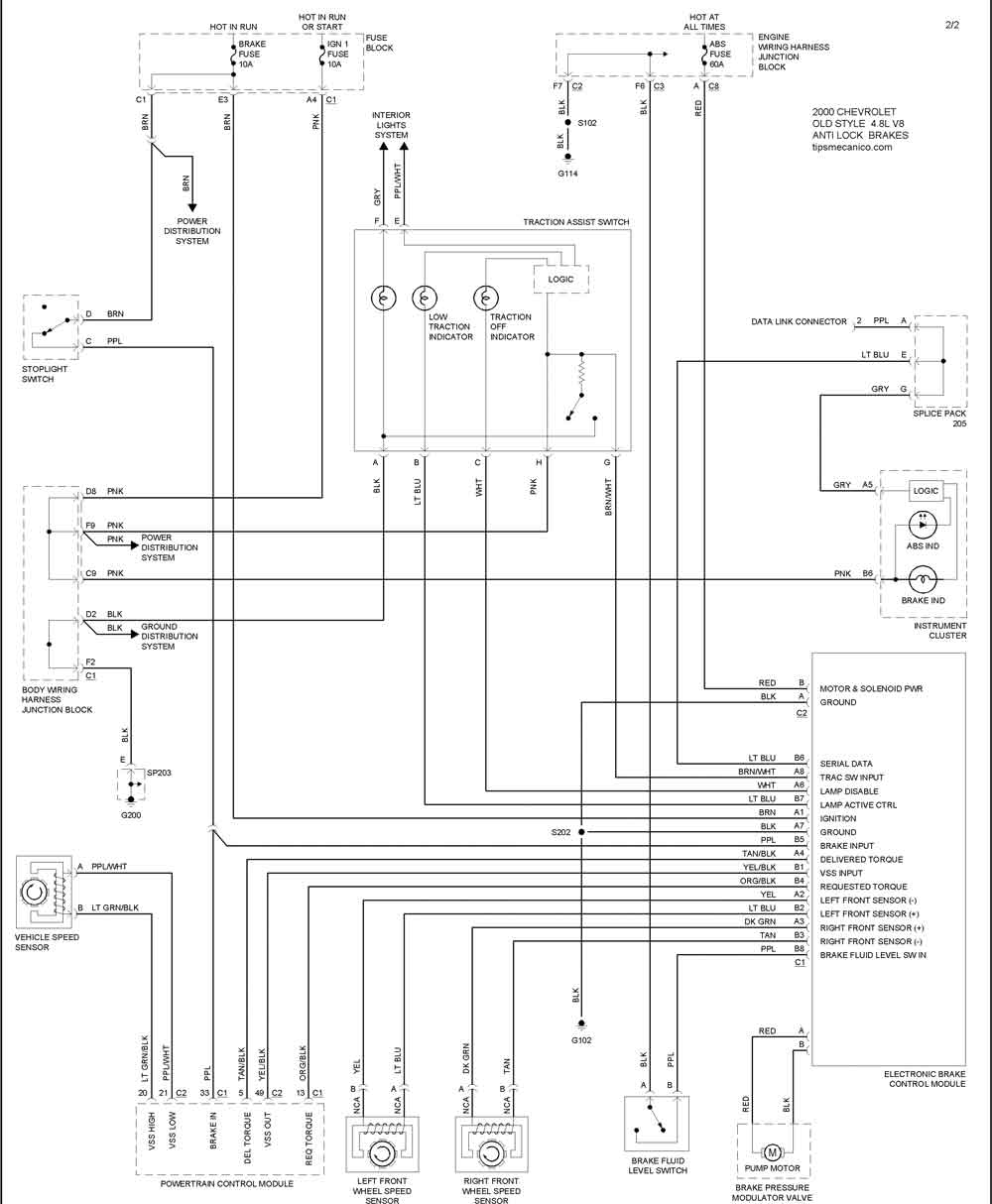

| 2000 | 4.8L 8 CIL. 1/1 | ELECTRICO ANTI LOCK BRAKES |
| PRIZM | ||
| 2000 | 1.8L 4 CIL.1/1 | ELECTRICO ANTI LOCK BRAKES |
| S10 PICKUP | ||
| 2000 | L4 325 ABS 2.2L 4 CIL 1/1 | ELECTRICO ANTI LOCK BRAKES |
| 2000 | L4 310 ABS 2.2L 4 CIL 1/1 | ELECTRICO ANTI LOCK BRAKES |
