| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
TOYOTA 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - TOYOTA 2007 Volver al indice principal |
| COROLLA | |

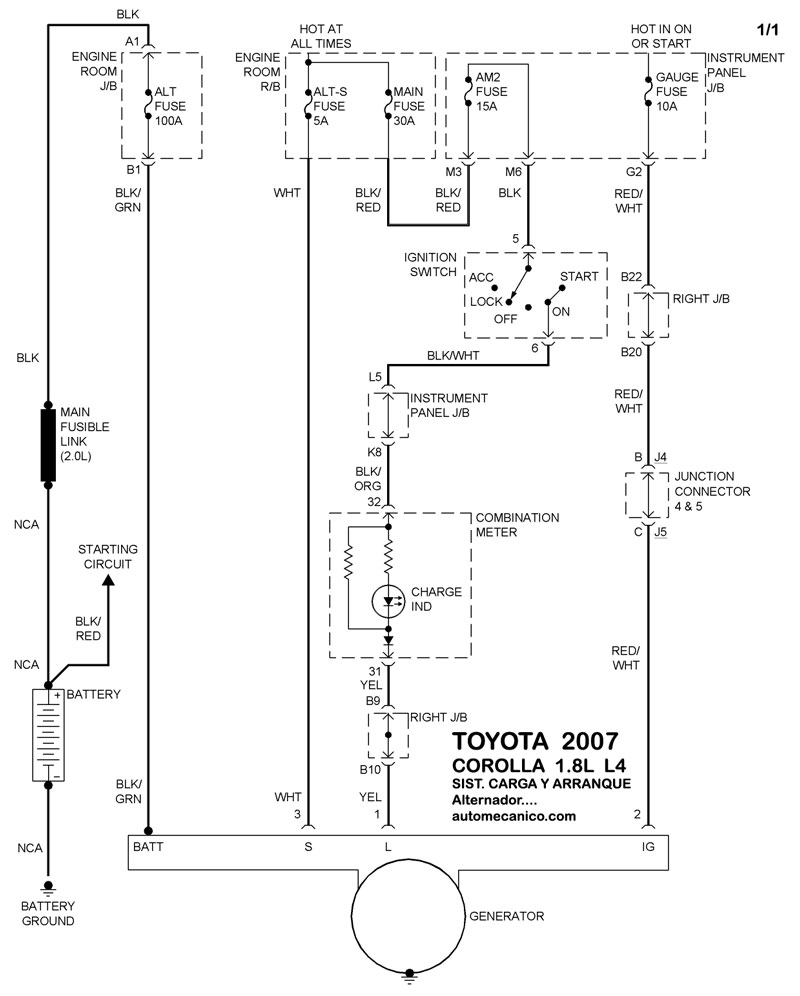

| 1.8L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 1.8L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 1.8L 4 CIL. ARRANCADOR T/M | DIAGRAMA SISTEMA DE ARRANQUE |
| FJ CRUISER | |
| 4.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| HIGHLANDER | |

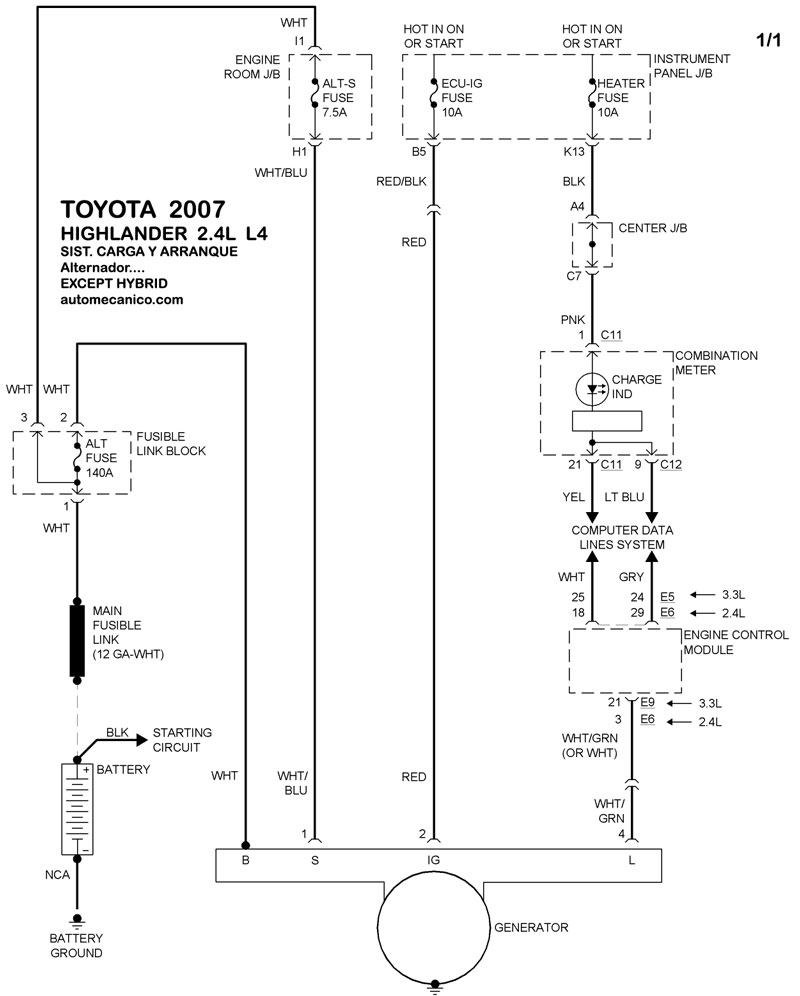

| 2.4L 4 CIL. EXCEP. HYBRID ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

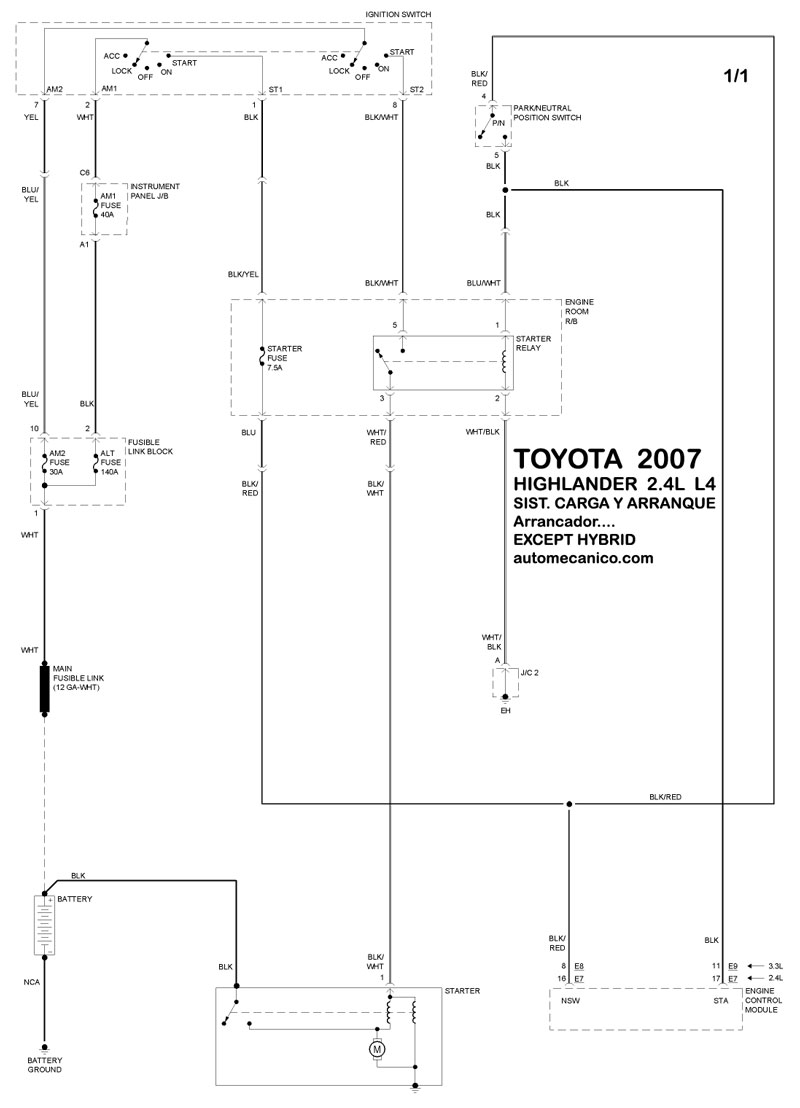

| 2.4L 4 CIL. EXCEP. HYBRID ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

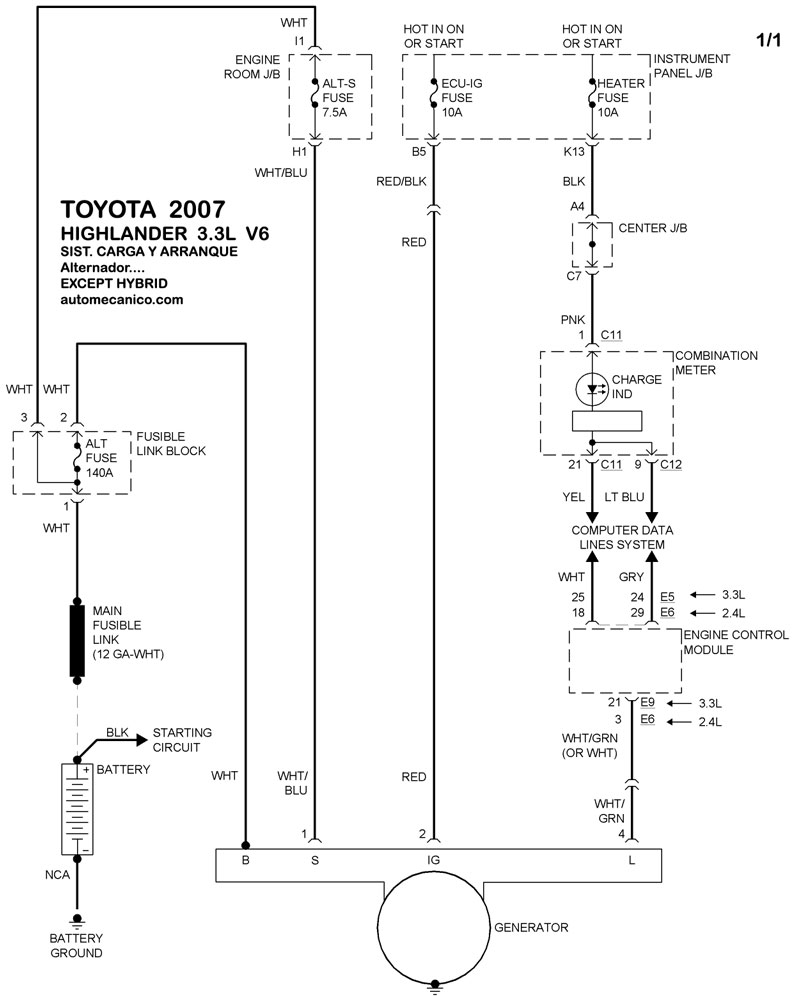

| 3.3L 6 CIL. EXCEP. HYBRID ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 3.3L 6 CIL. EXCEP. HYBRID ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| LAND CRUISER | |
| 4.7L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.7L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
