Diagramas LAND ROVER : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
LAND ROVER 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - LAND ROVER 2007 |
| LR3 | |

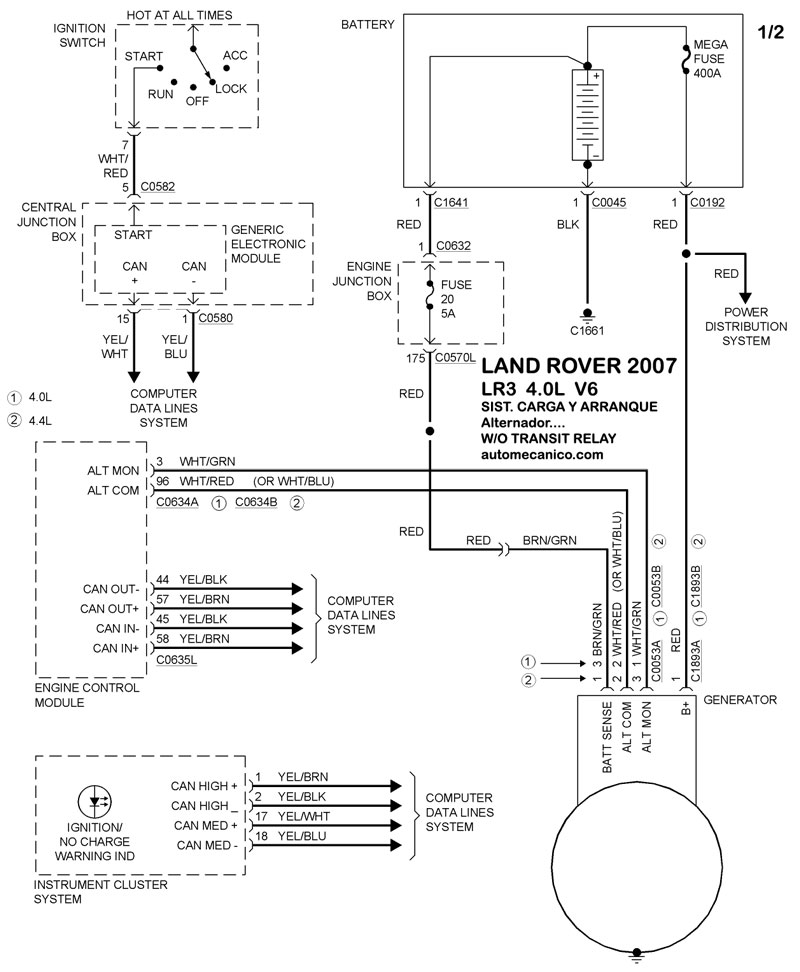

| 4.0L 6 CIL. W/O TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

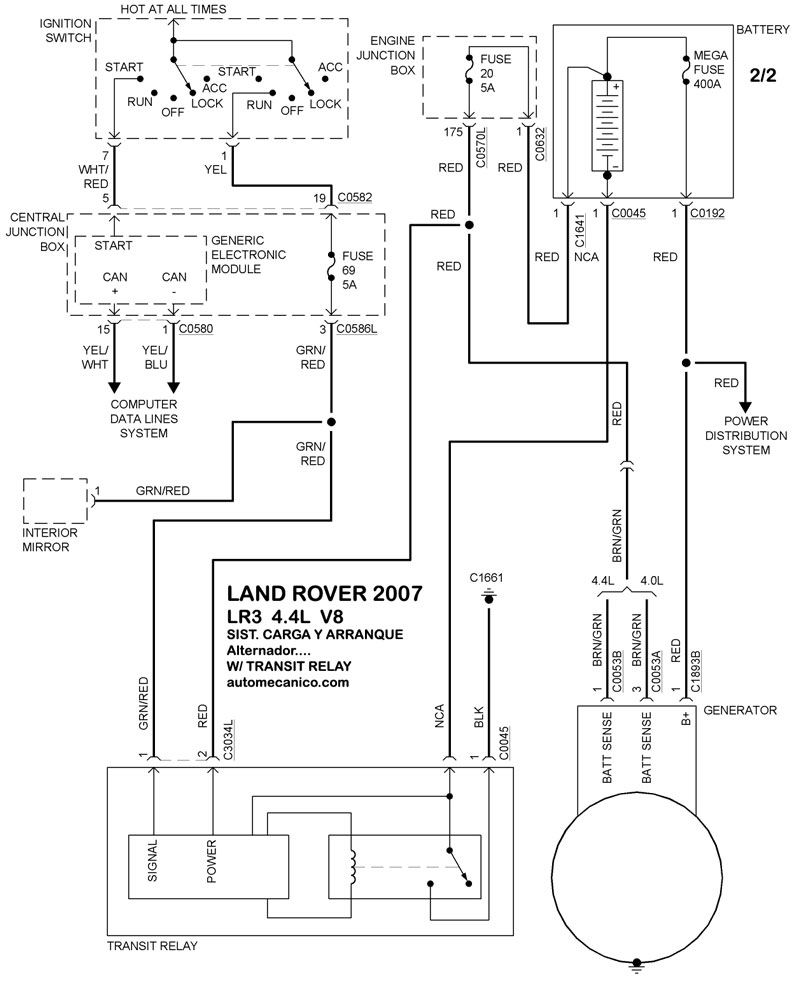

| 4.0L 6 CIL. W/ TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

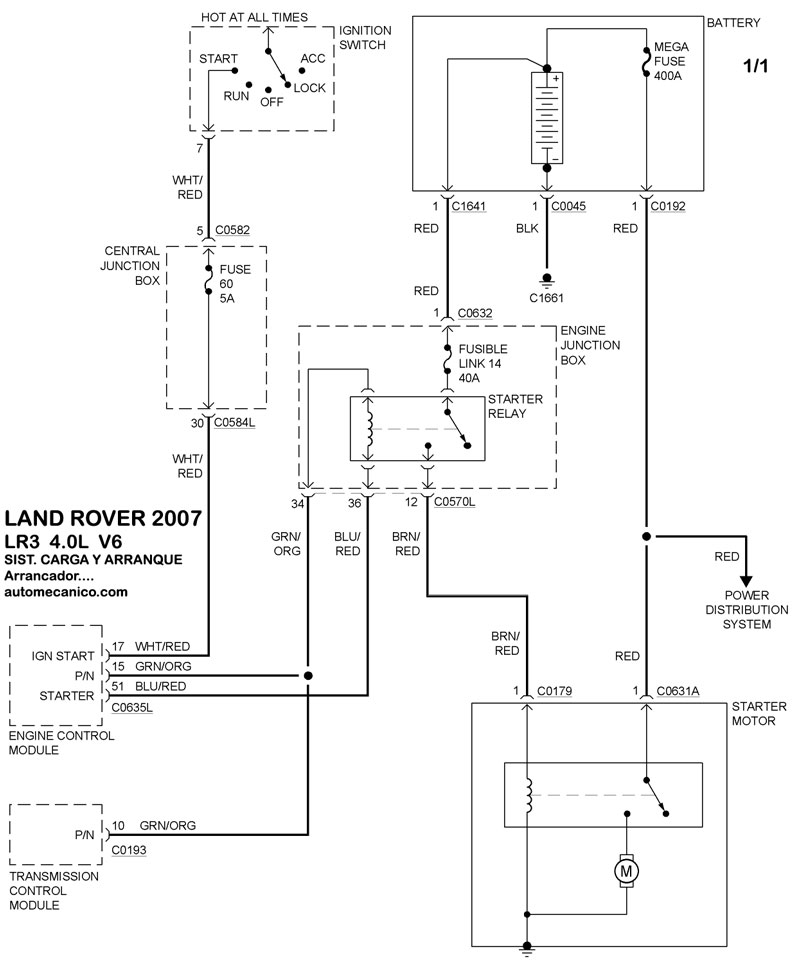

| 4.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 4.4L 8 CIL. W/O TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.4L 8 CIL. W/ TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.4L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| RANGE ROVER | |
| 4.2L 8 CIL. W/O TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

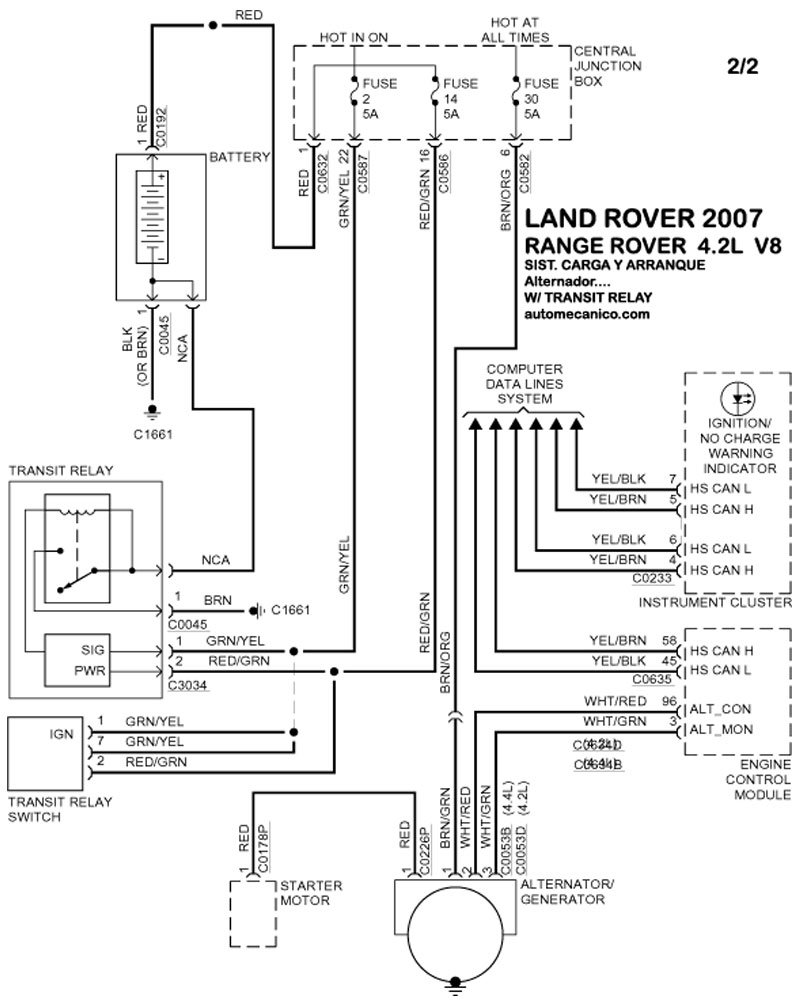

| 4.2L 8 CIL. W/ TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.2L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 4.4L 8 CIL. W/O TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.4L 8 CIL. W/ TRANSIT RELAY ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.4L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
