| DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - FORD 2007 - Mecanica Automotriz - INDICE |
Diagramas FORD : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
FORD 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - FORD 2007 |
| E-150 4.6L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| E-150 4.6L 8 CIL. ARRANCADOR, T/A. | DIAGRAMA SISTEMA DE ARRANQUE |
| E-150 5.4L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| E-150 5.4L 8 CIL. ARRANCADOR, T/A | DIAGRAMA SISTEMA DE ARRANQUE |

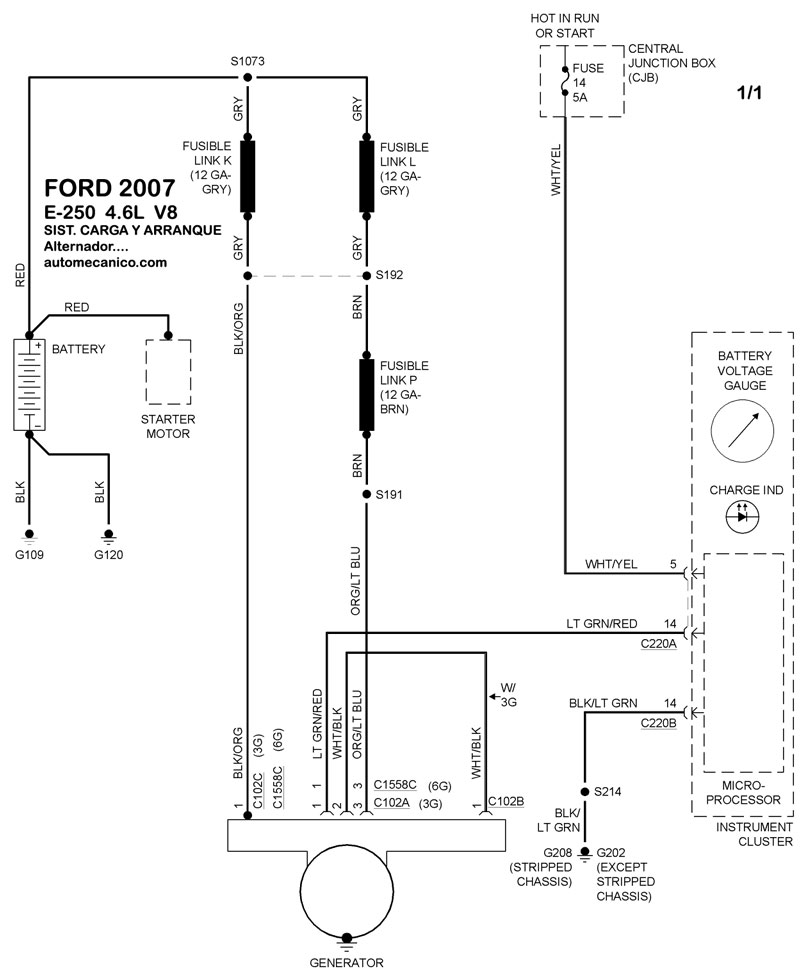

| E-250 4.6L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| E-250 4.6L 8 CIL. ARRANCADOR, T/A. | DIAGRAMA SISTEMA DE ARRANQUE |
| E-250 5.4L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

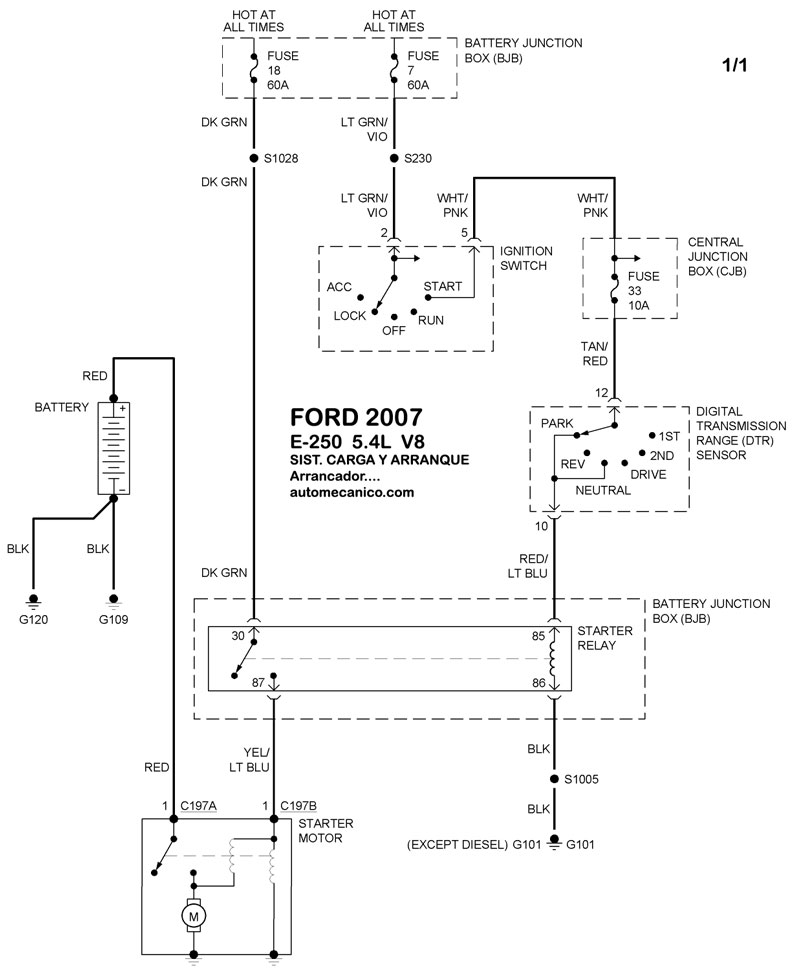

| E-250 5.4L 8 CIL. ARRANCADOR, T/A. | DIAGRAMA SISTEMA DE ARRANQUE |

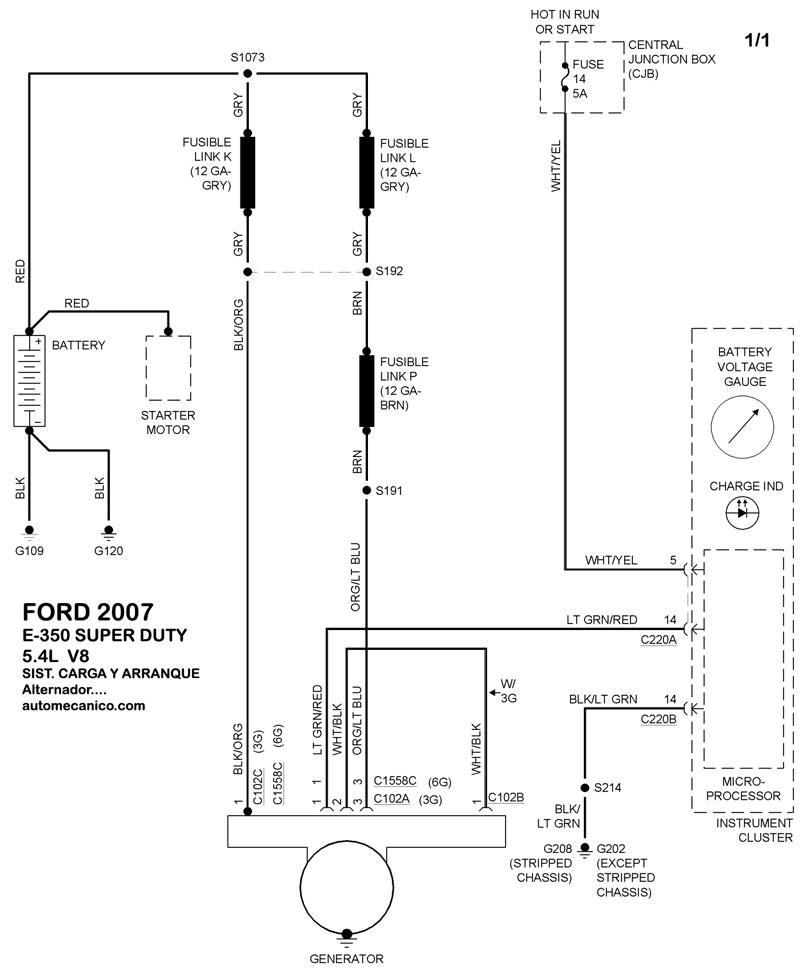

| E-350 SUPER DUTY 5.4L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

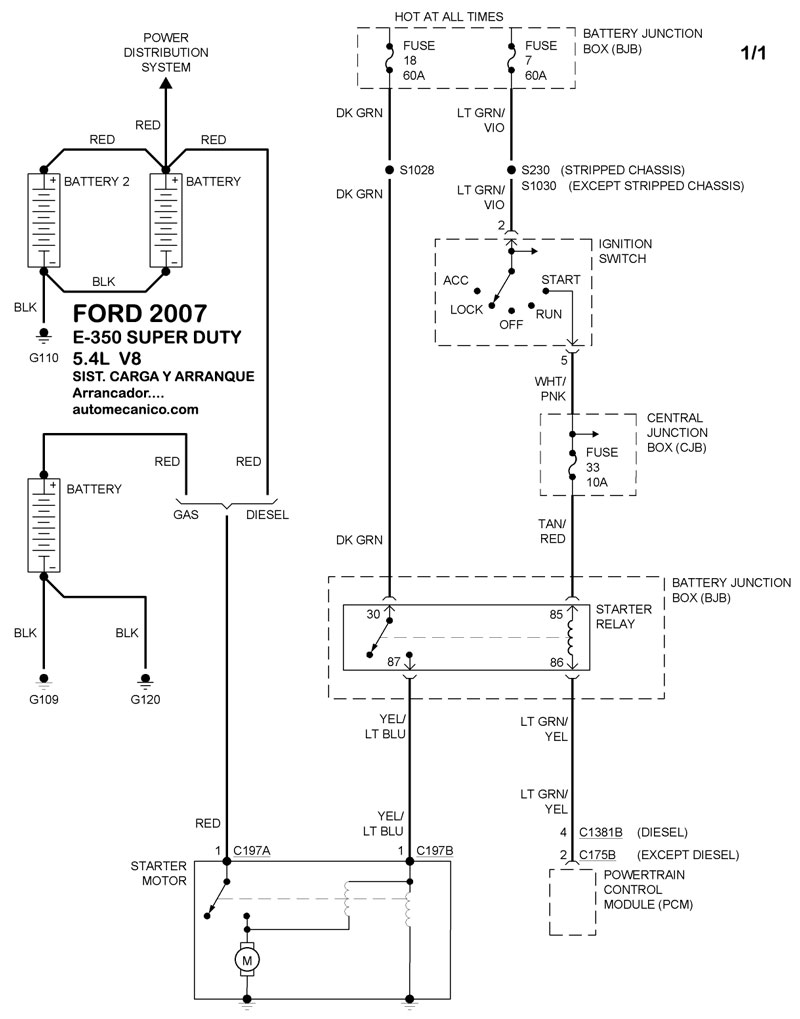

| E-350 SUPER DUTY 5.4L 8 CIL. ARRANCADOR T/A. | DIAGRAMA SISTEMA DE ARRANQUE |
| E-350 SUPER DUTY 6.8L 10 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

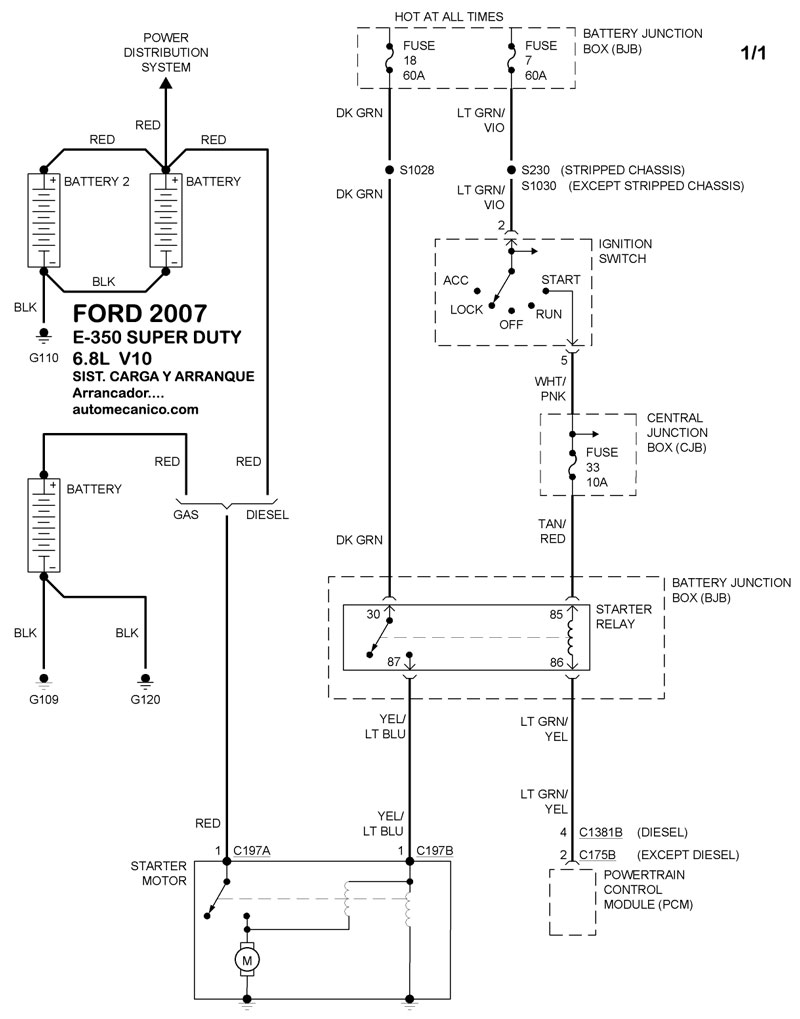

| E-350 SUPER DUTY 6.8L 10 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
