| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
CHRYSLER 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - CHRYSLER 2007 |
| CROSSFIRE | |

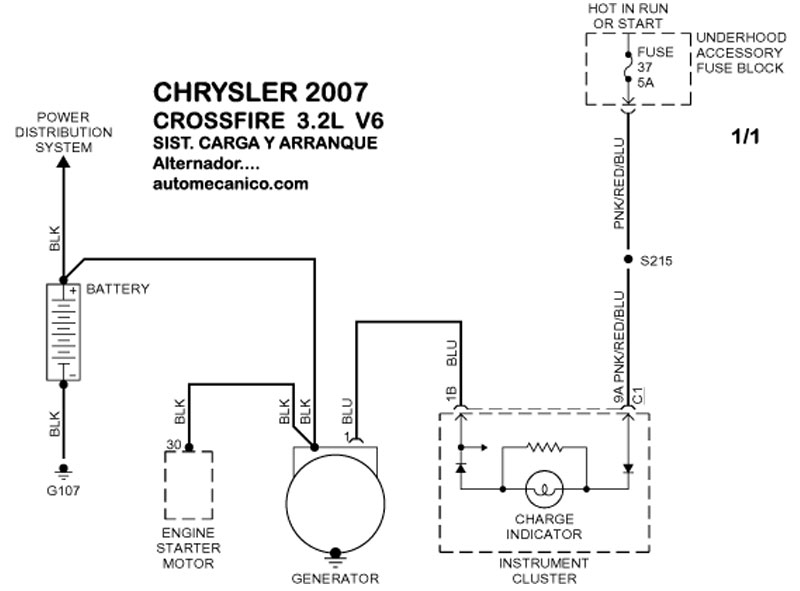

| 3.2L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

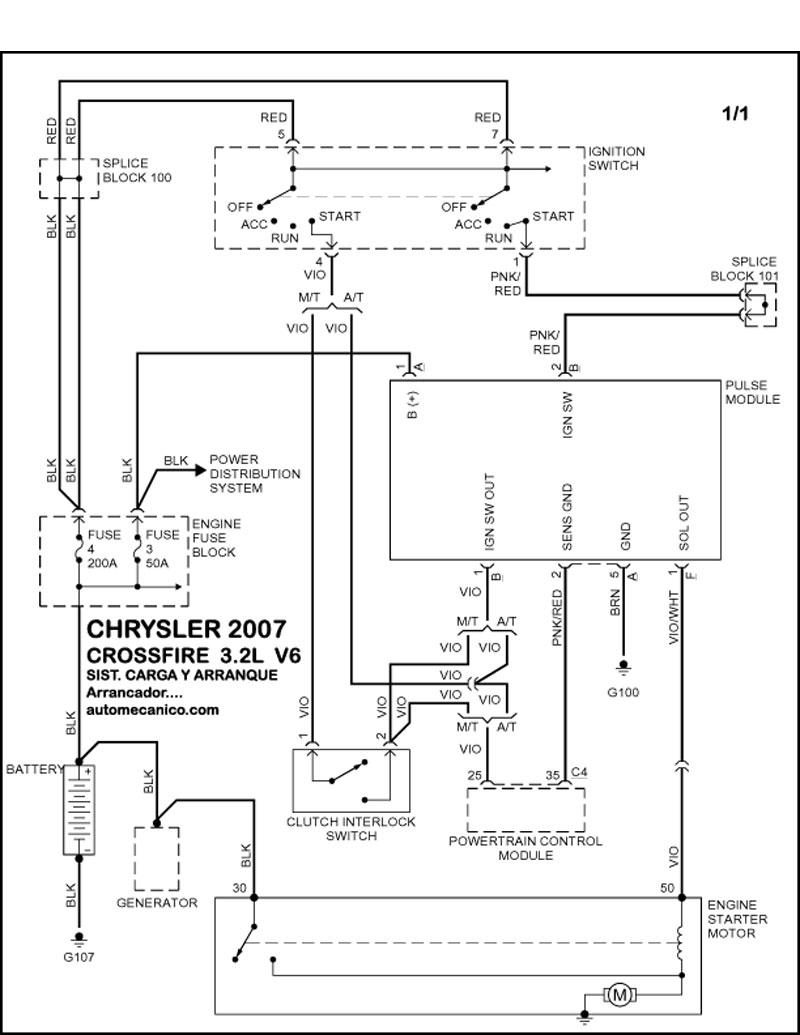

| 3.2L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| PACIFICA | |
| 3.8L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

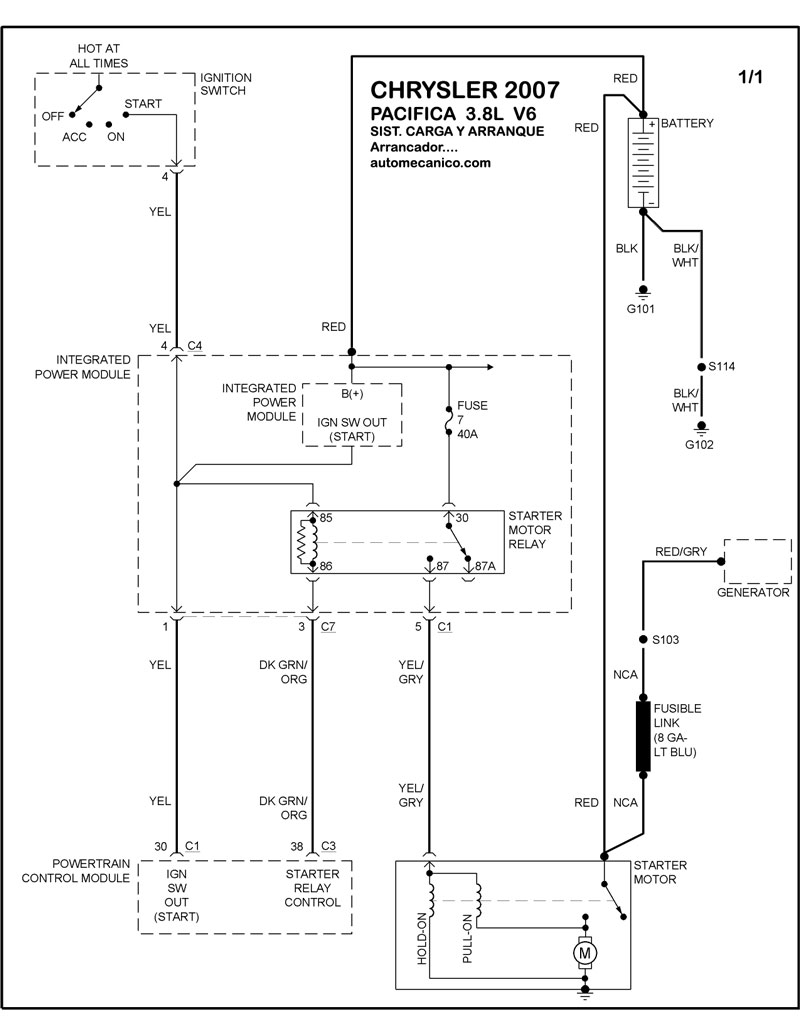

| 3.8L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

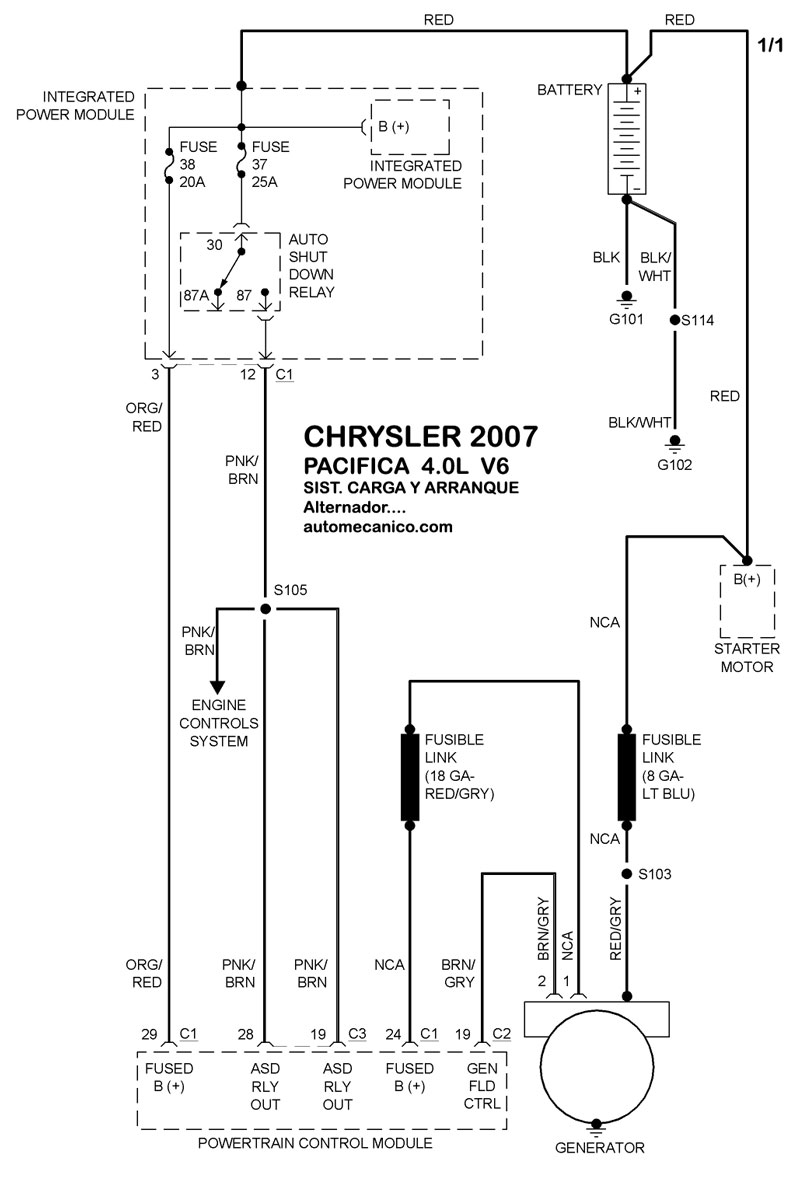

| 4.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| PT CRUISER | |

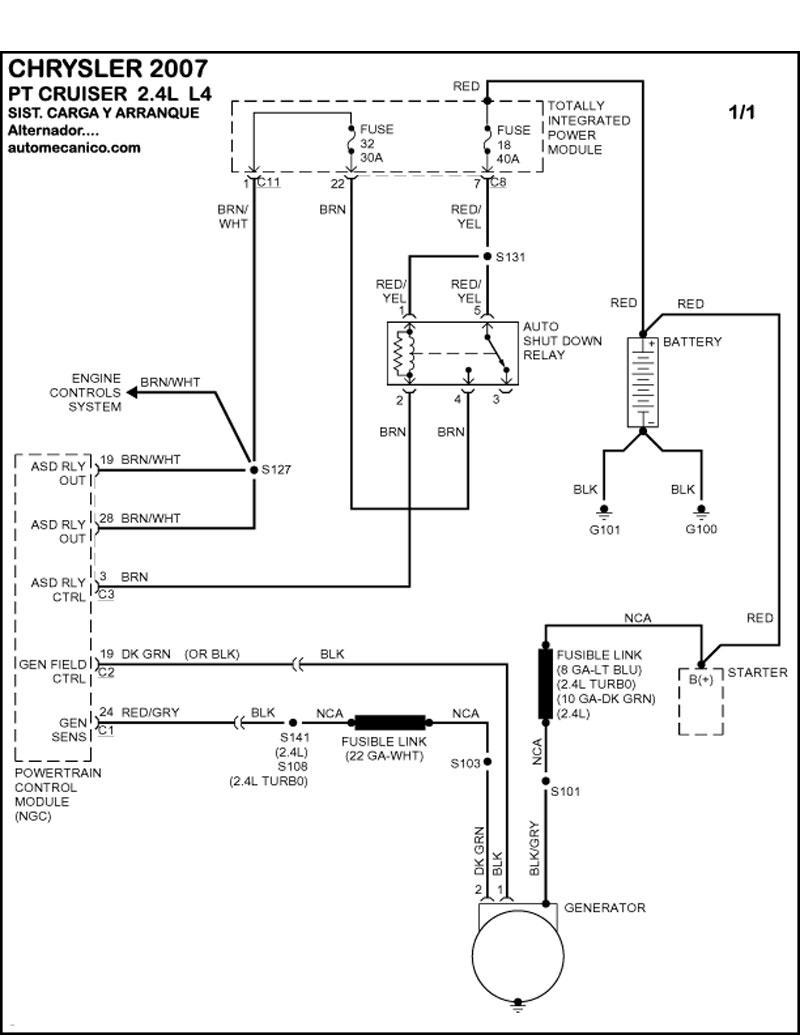

| 2.4L 4 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 2.4L 4 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
