| Diagrama - Alternador y motor de arranque - conexiones . Vehiculos
CADILLAC 2007 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.] |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - CADILLAC 2007 |
| ESCALADE | |

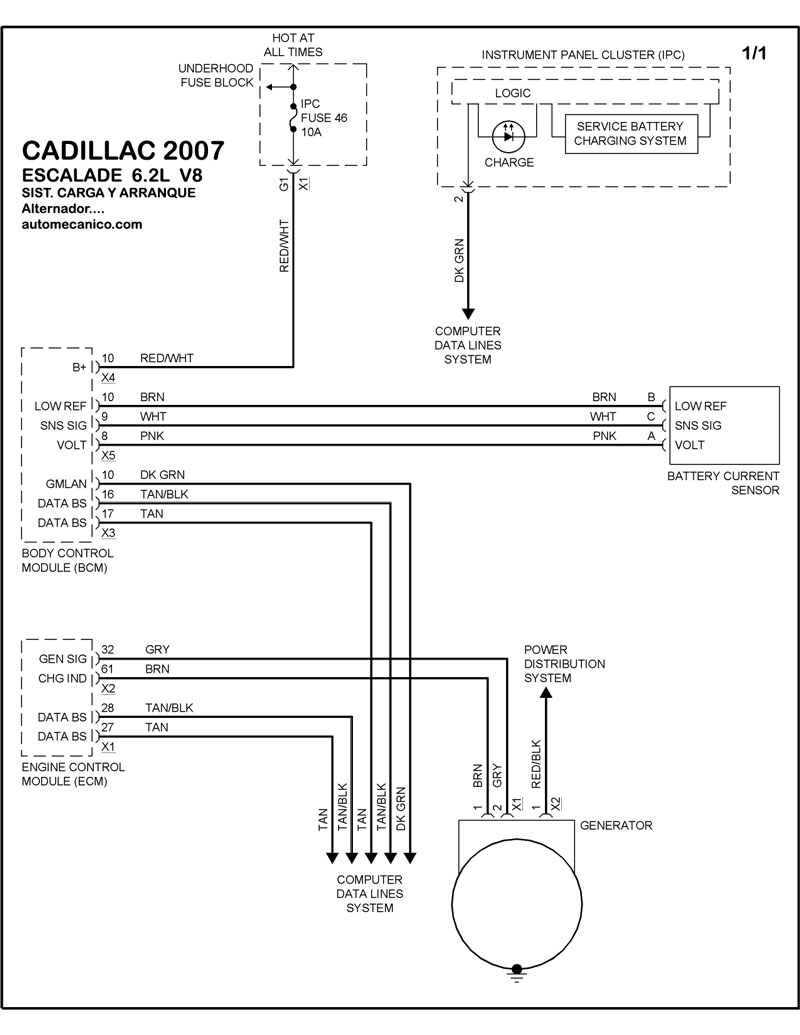

| 6.2L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

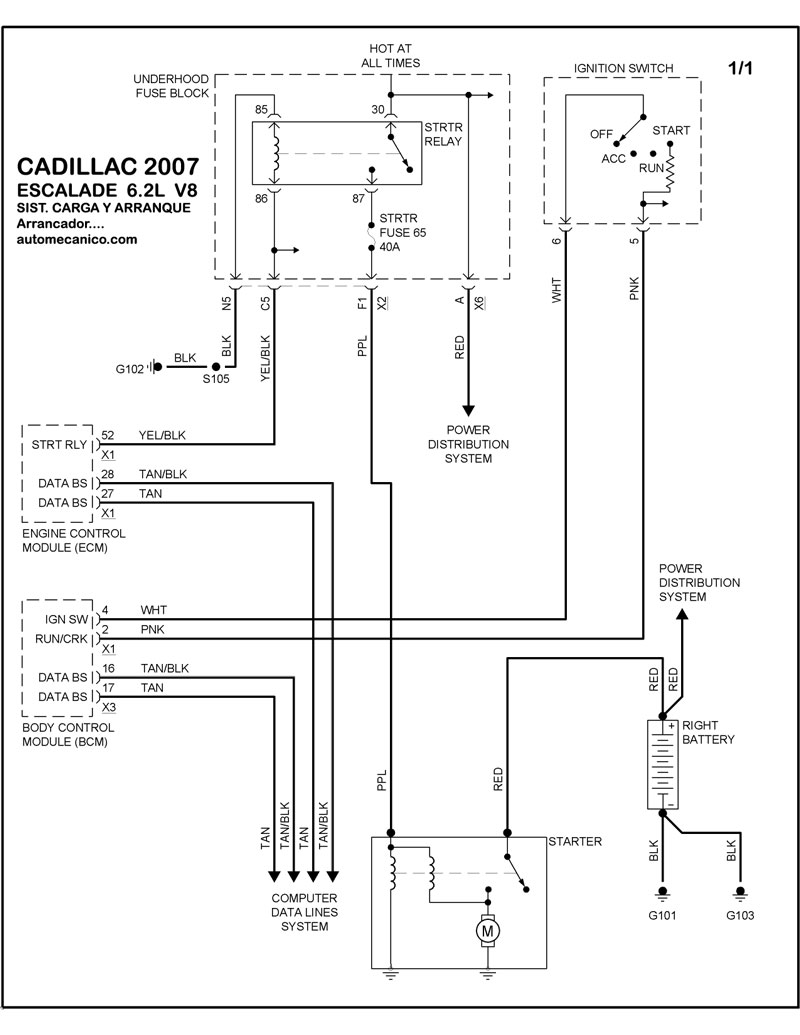

| 6.2 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| STS | |

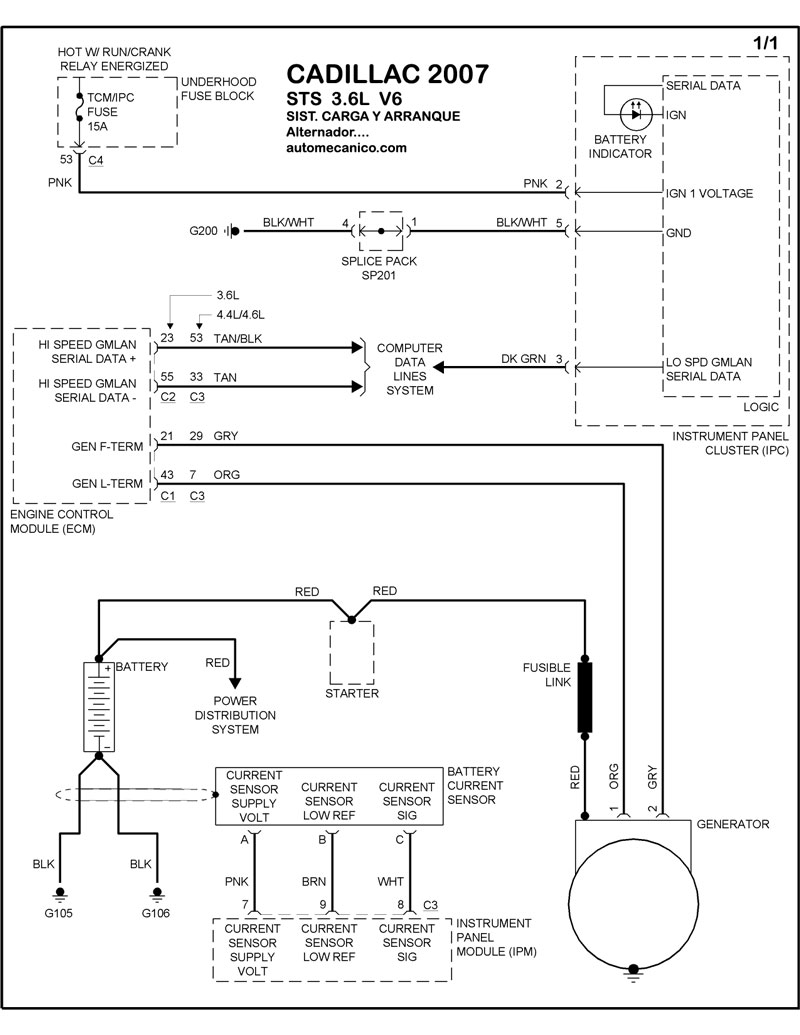

| 3.6L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

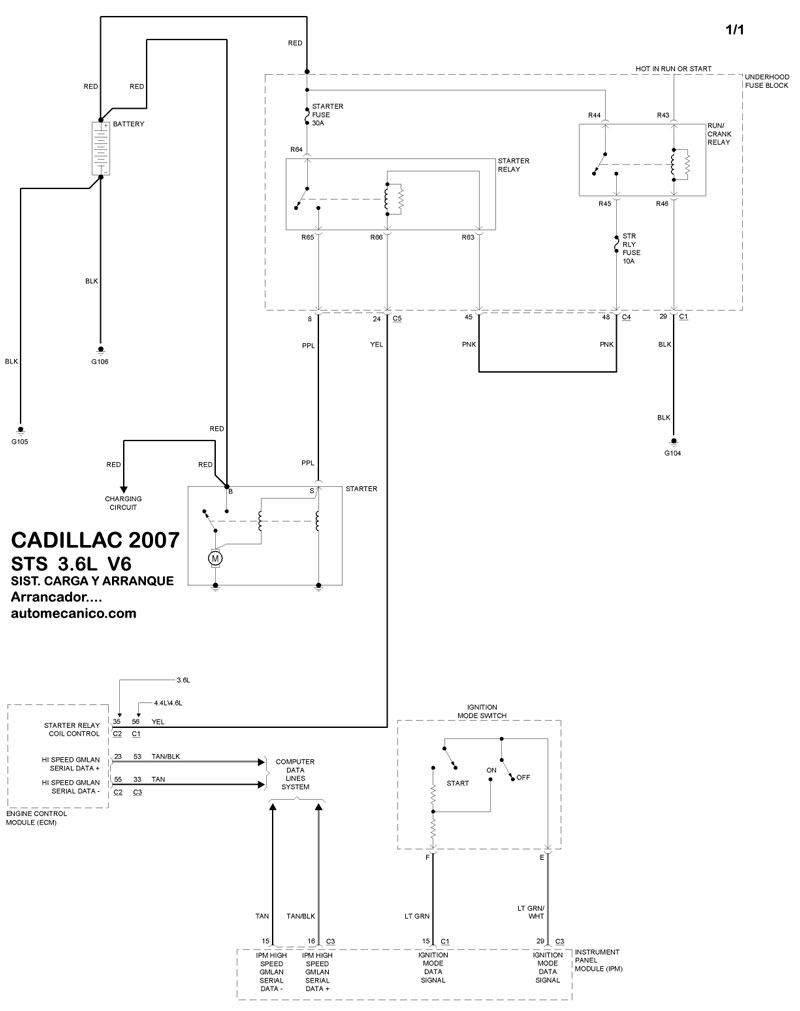

| 3.6L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 4.4L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.4L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| 4.6L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.6L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
| XLR | |
| 4.4L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.4L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |

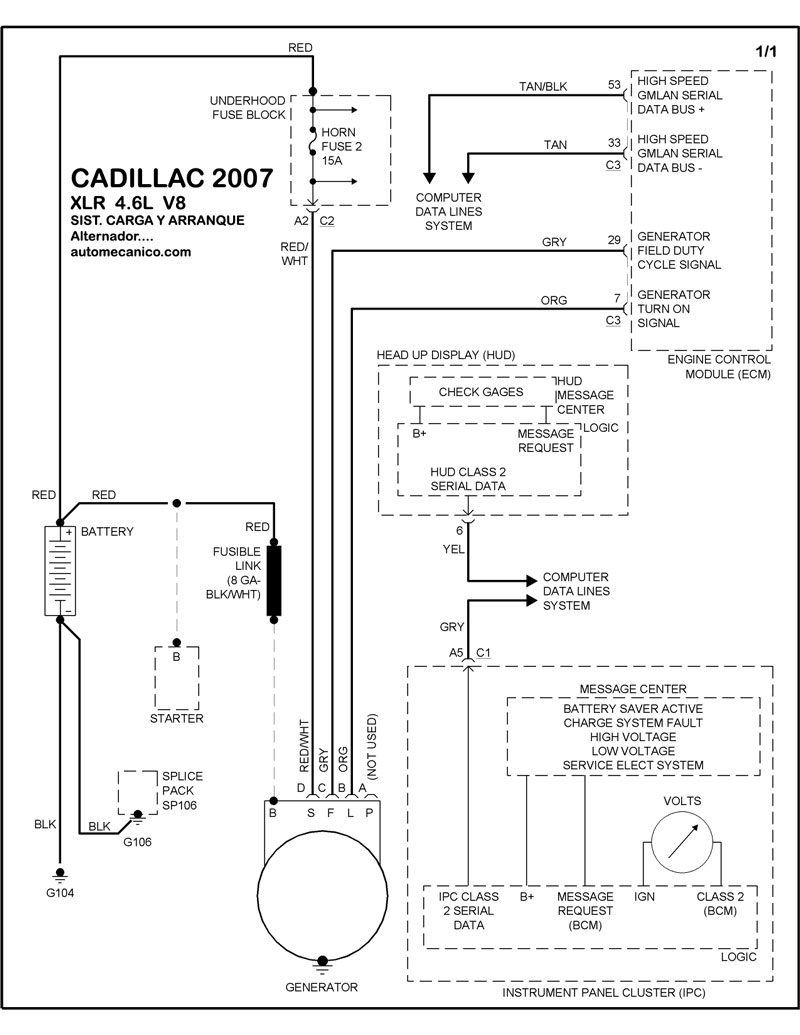

| 4.6L 8 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
| 4.6L 8 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
