DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - CADILLAC 2007 - Mecanica Automotriz - INDICE

Diagramas CADILLAC : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 -

Diagrama - Alternador y motor de arranque - conexiones . Vehiculos CADILLAC 2007

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y motor de arranque [arrancador, marcha, motor de partida, Starter, etc.]
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - CADILLAC 2007
CTS

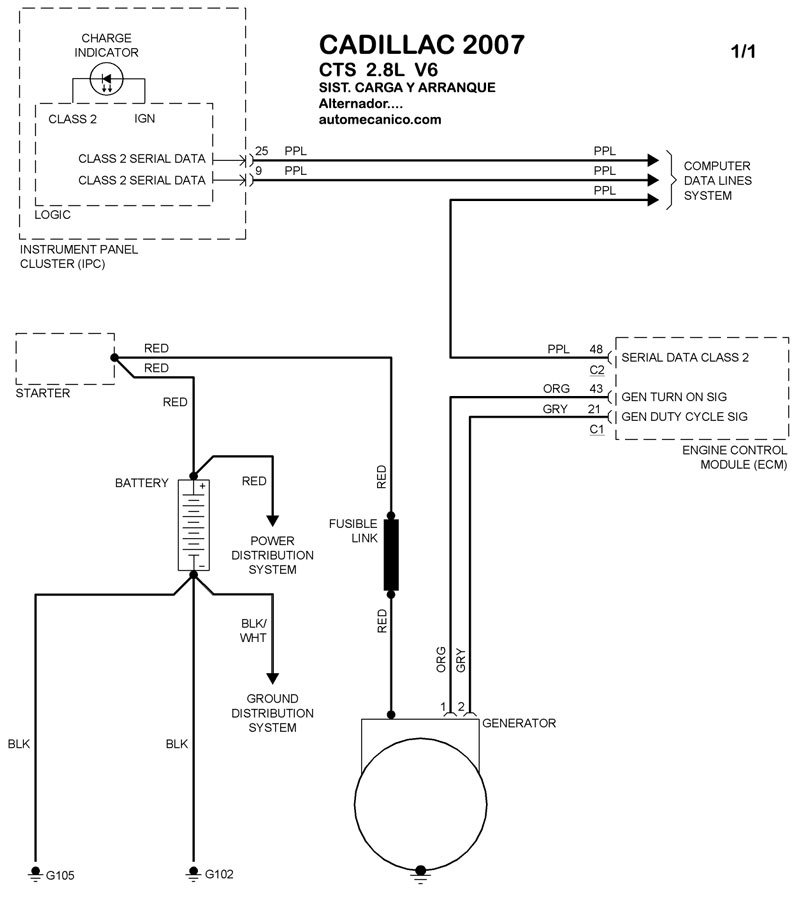

2.8L 6 CIL. ALTERNADOR DIAGRAMA SISTEMA DE CARGA

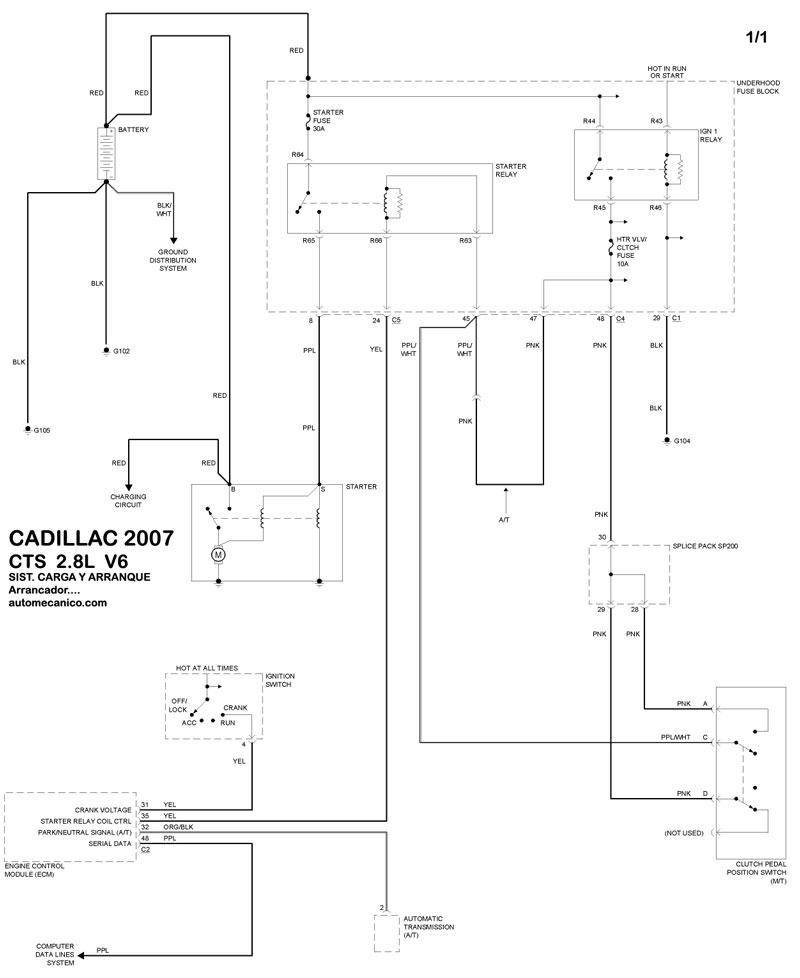

2.8L 6 CIL. ARRANCADOR T/A DIAGRAMA SISTEMA DE ARRANQUE

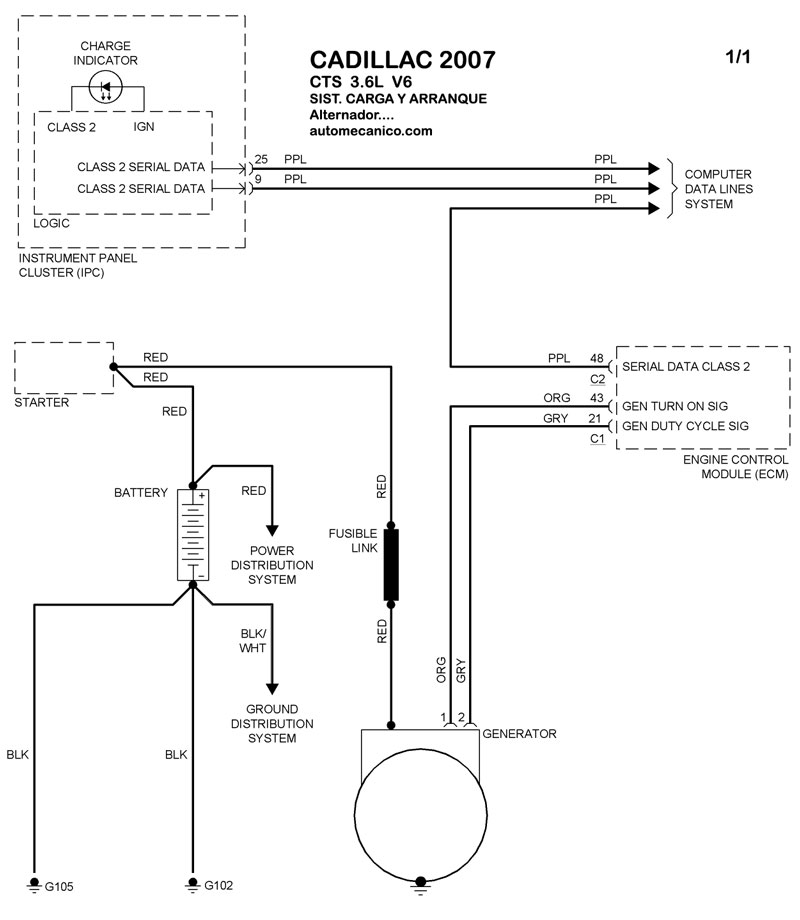

3.6L 6 CIL. ALTERNADOR DIAGRAMA SISTEMA DE CARGA

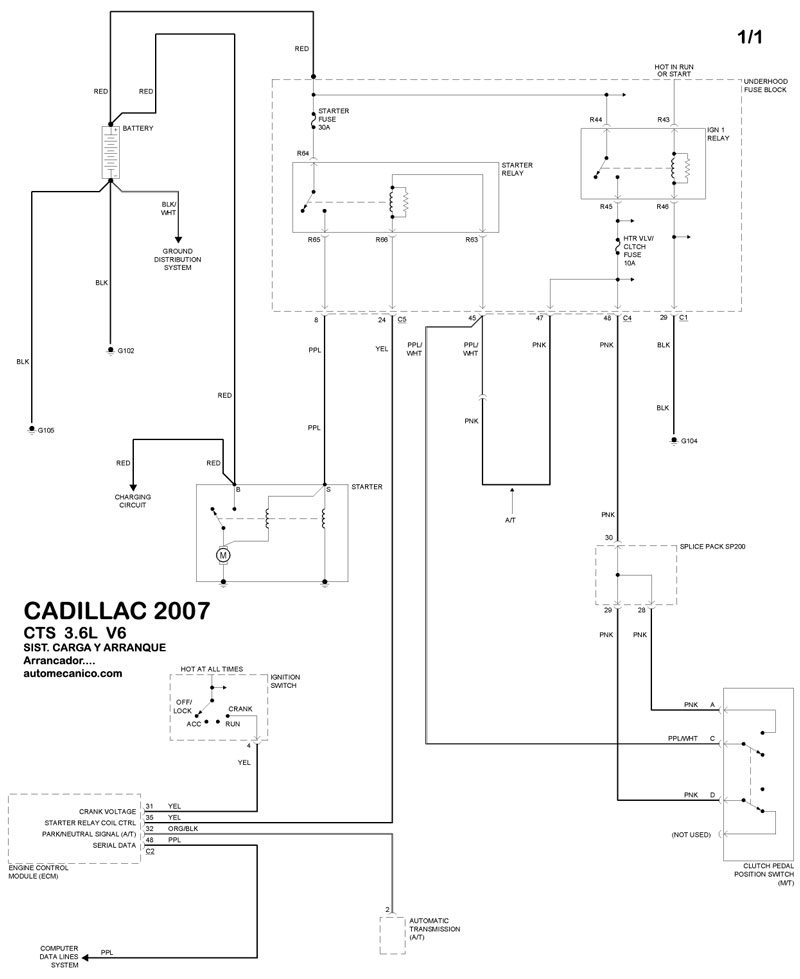

3.6L 6 CIL. ARRANCADOR T/A DIAGRAMA SISTEMA DE ARRANQUE

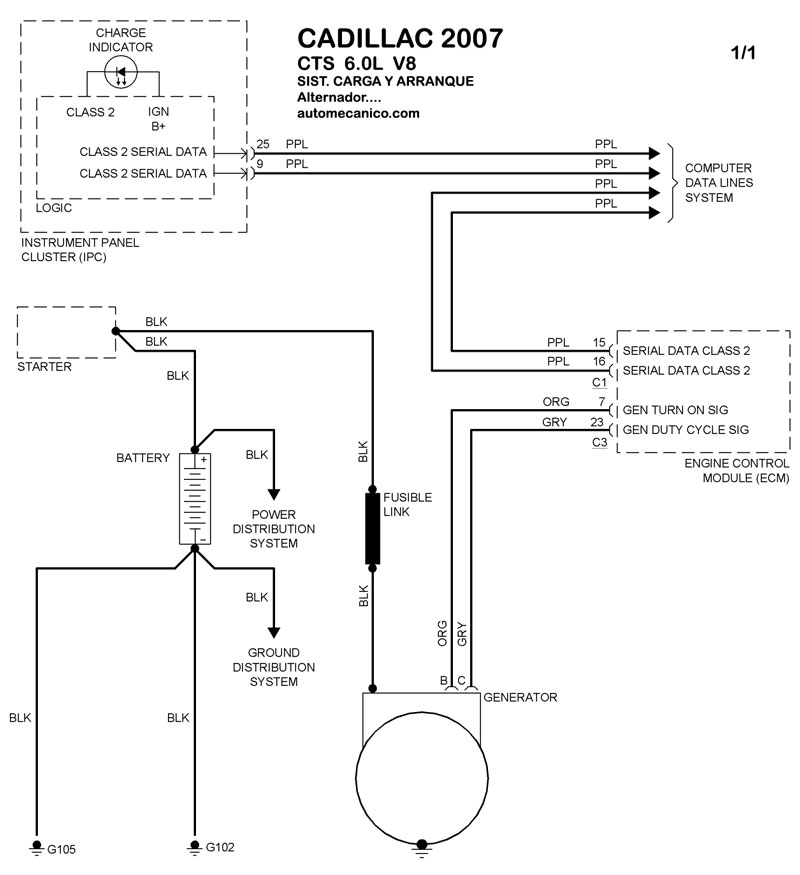

6.0L 8 CIL. ALTERNADOR DIAGRAMA SISTEMA DE CARGA

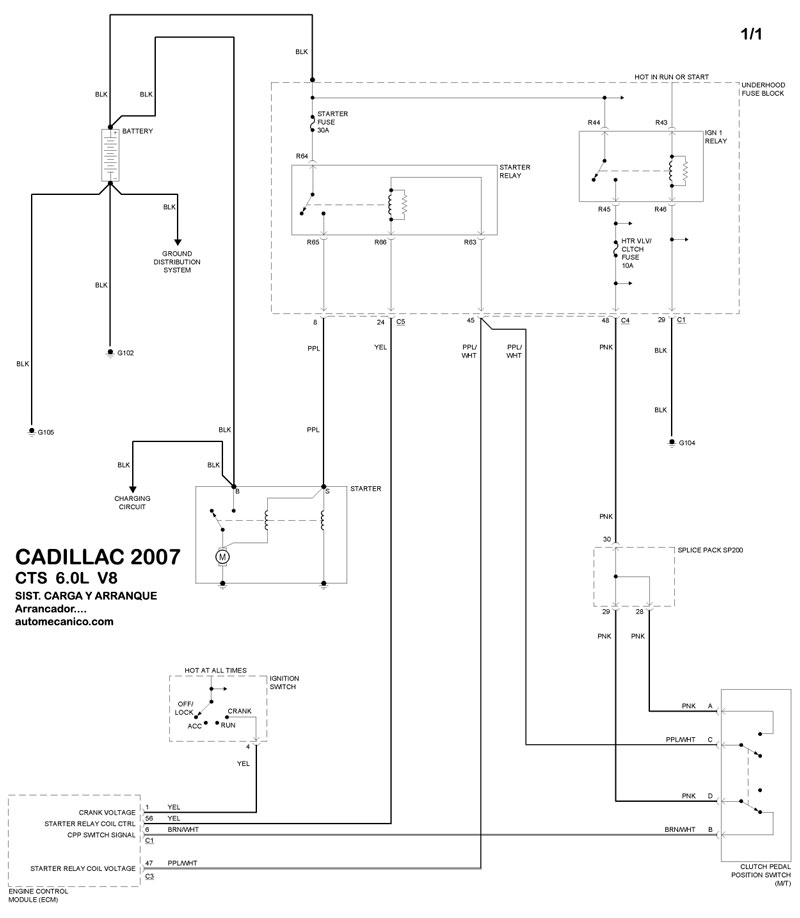

6.0L 8 CIL. ARRANCADOR T/A DIAGRAMA SISTEMA DE ARRANQUE
DTS

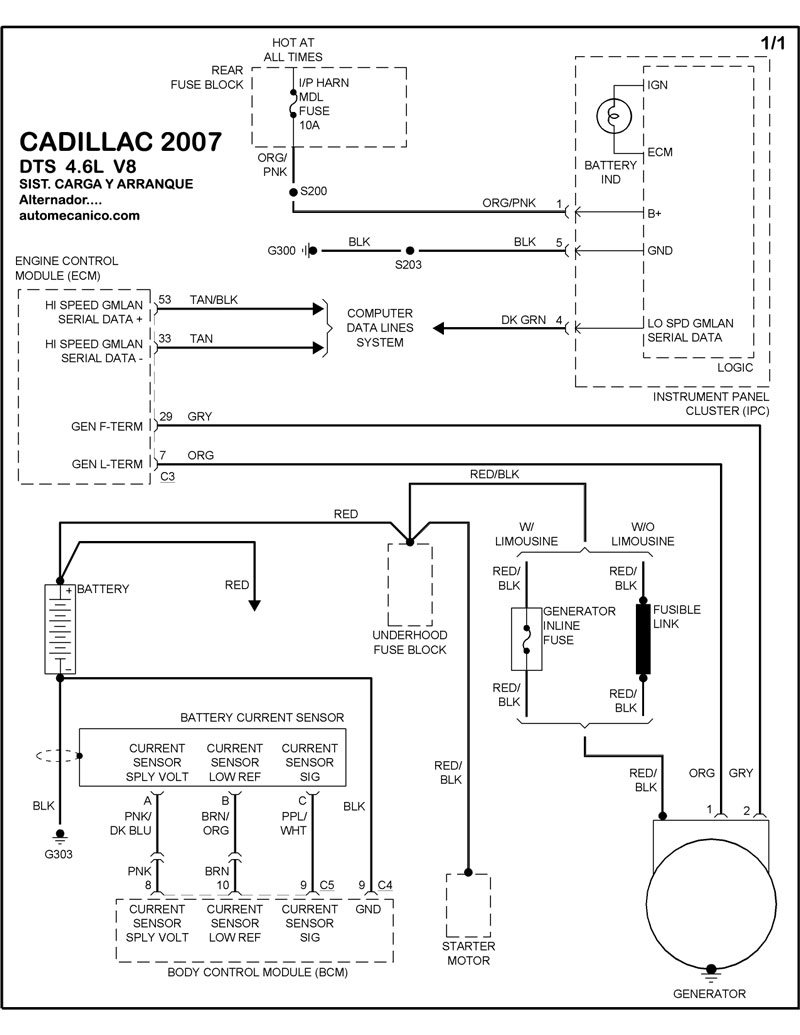

4.6L 8 CIL. ALTERNADOR DIAGRAMA SISTEMA DE CARGA
4.6L 8 CIL. ARRANCADOR T/A DIAGRAMA SISTEMA DE ARRANQUE
TSRX
3.6L 6 CIL. ALTERNADOR DIAGRAMA SISTEMA DE CARGA
3.6L 6 CIL. ARRANCADOR T/A DIAGRAMA SISTEMA DE ARRANQUE
SRX
4.6L 8 CIL. ALTERNADOR DIAGRAMA SISTEMA DE CARGA
4.6L 8 CIL. ARRANCADOR T/A DIAGRAMA SISTEMA DE ARRANQUE
