DIAGRAMAS - SISTEMA DE CARGA Y ARRANQUE - BMW 2007 - Mecanica Automotriz - INDICE |
Diagramas BMW : Carga y Arranque | Charging and Starting System: - Esquemas - Graphics 2007 - |
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador [Generador] y/o; Arrancador [Motor de arranque, Marcha, Starter] - BMW 2007 |
328i | |
3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

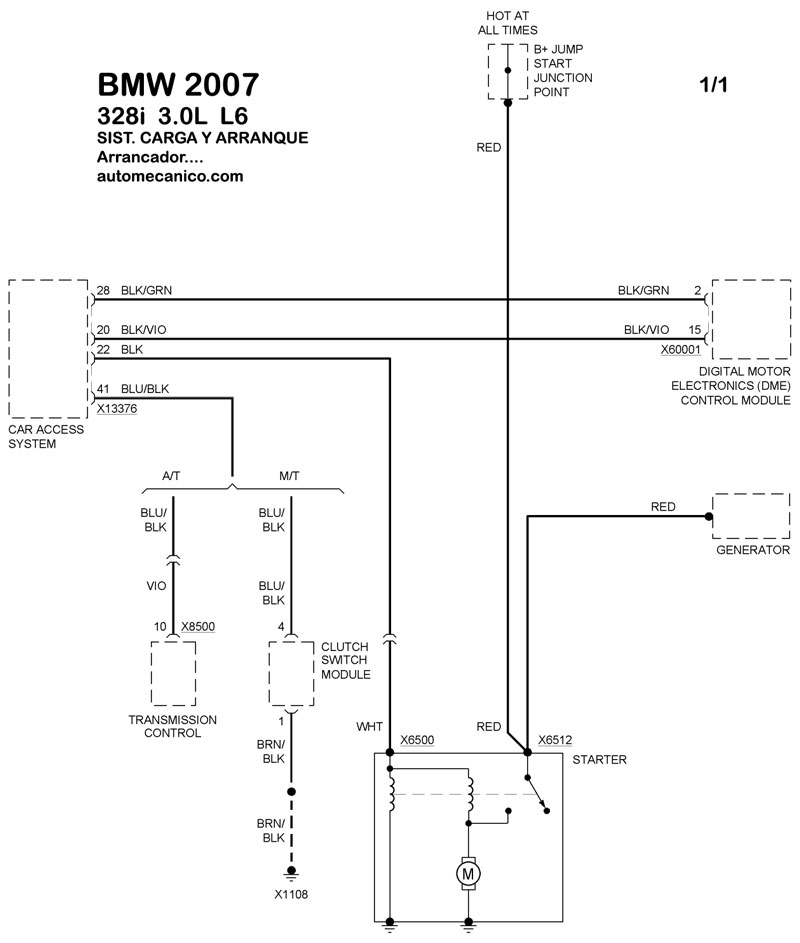

3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
328xi | |
3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

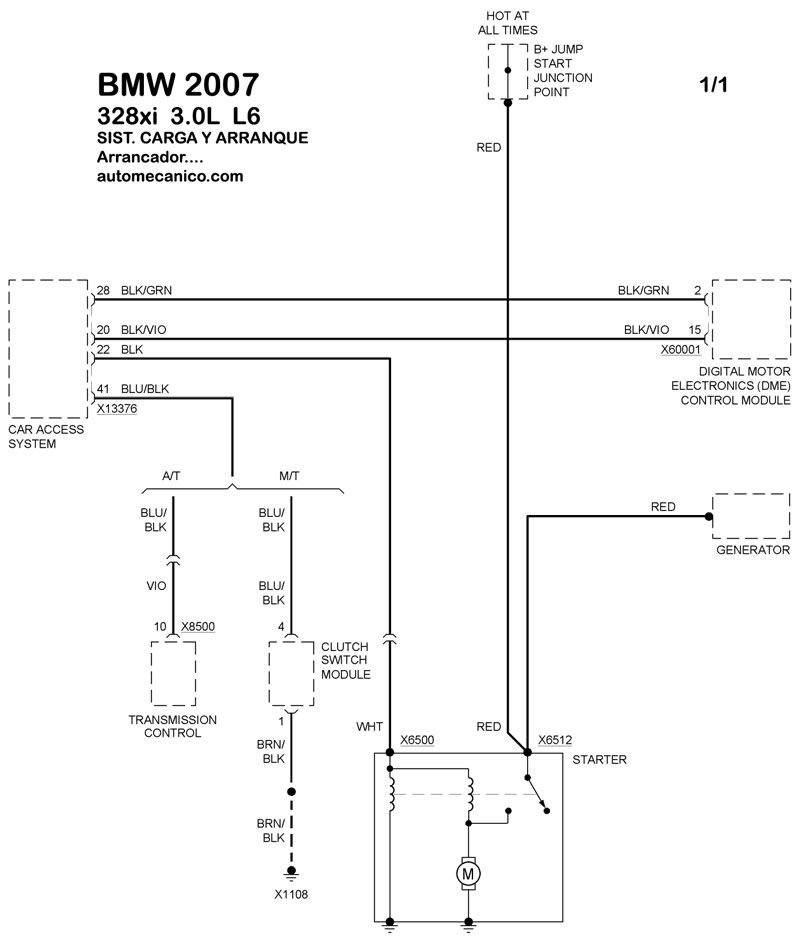

3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
335i | |

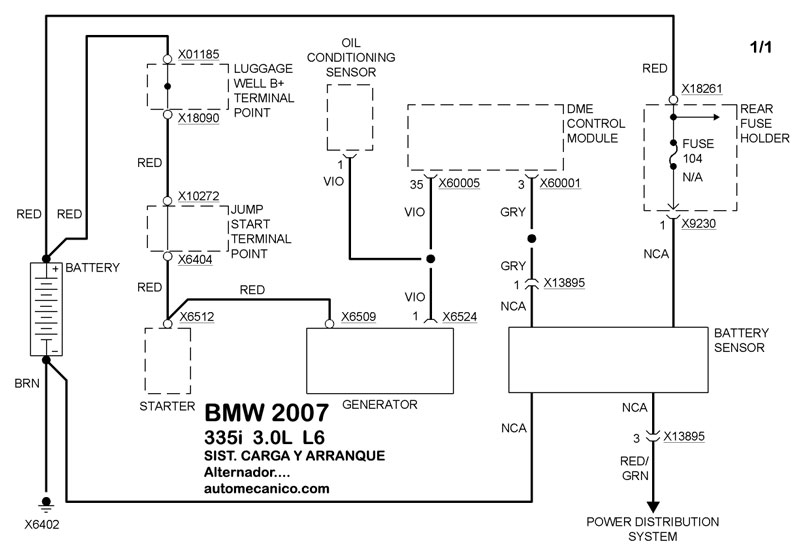

3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
335xi | |

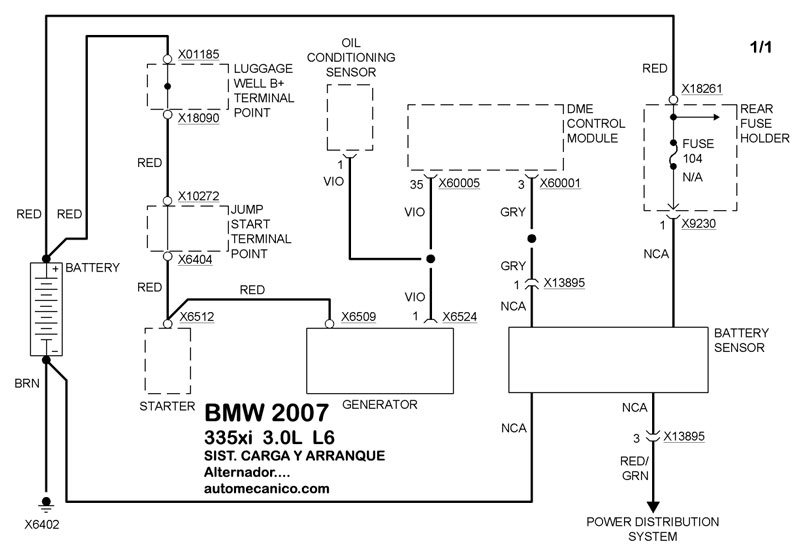

3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
525i | |

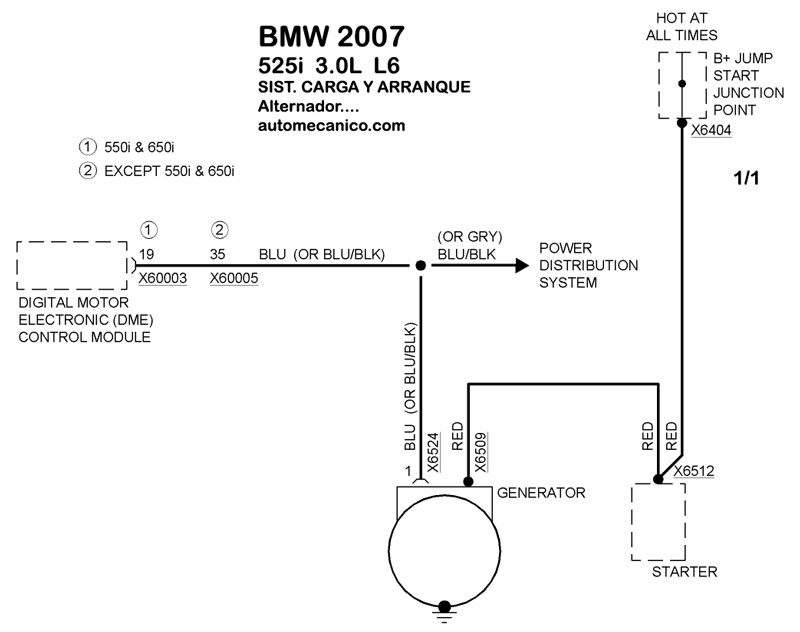

3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |
3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
525xi | |
3.0L 6 CIL. ALTERNADOR | DIAGRAMA SISTEMA DE CARGA |

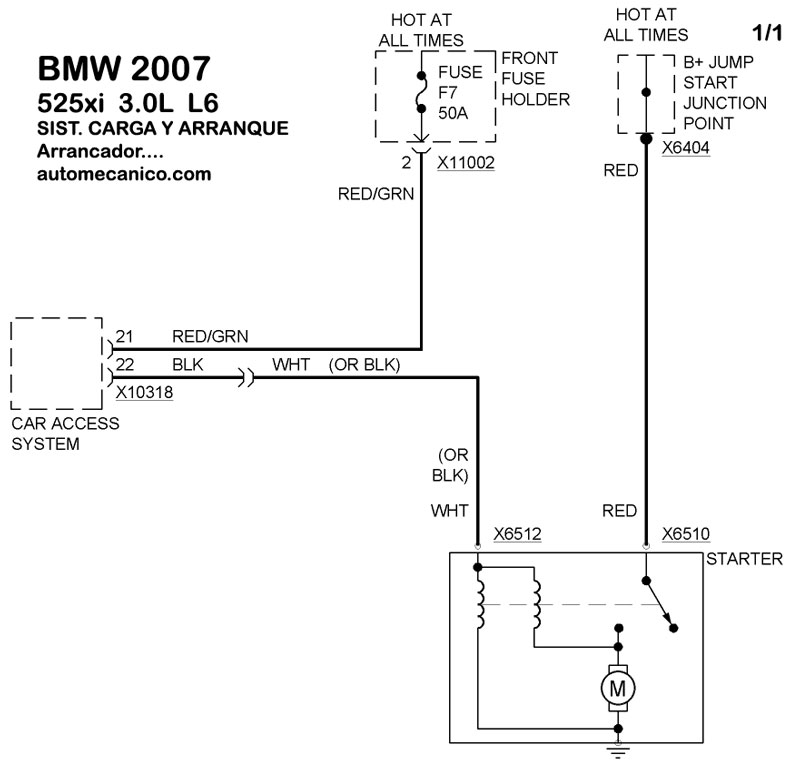

3.0L 6 CIL. ARRANCADOR T/A | DIAGRAMA SISTEMA DE ARRANQUE |
