AUDI - Antilock Brake System - 2005 |
|
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
En Mecanica: |
| Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion |
 |
| AUDI 2005 - Circuito Electrico - Sistema de Frenos Antiderrapantes |
| A4 | |
| 1.8L 4 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 1.8L 4 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| A4 | |
| 2.0L 4 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 2.0L 4 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| A4 | |

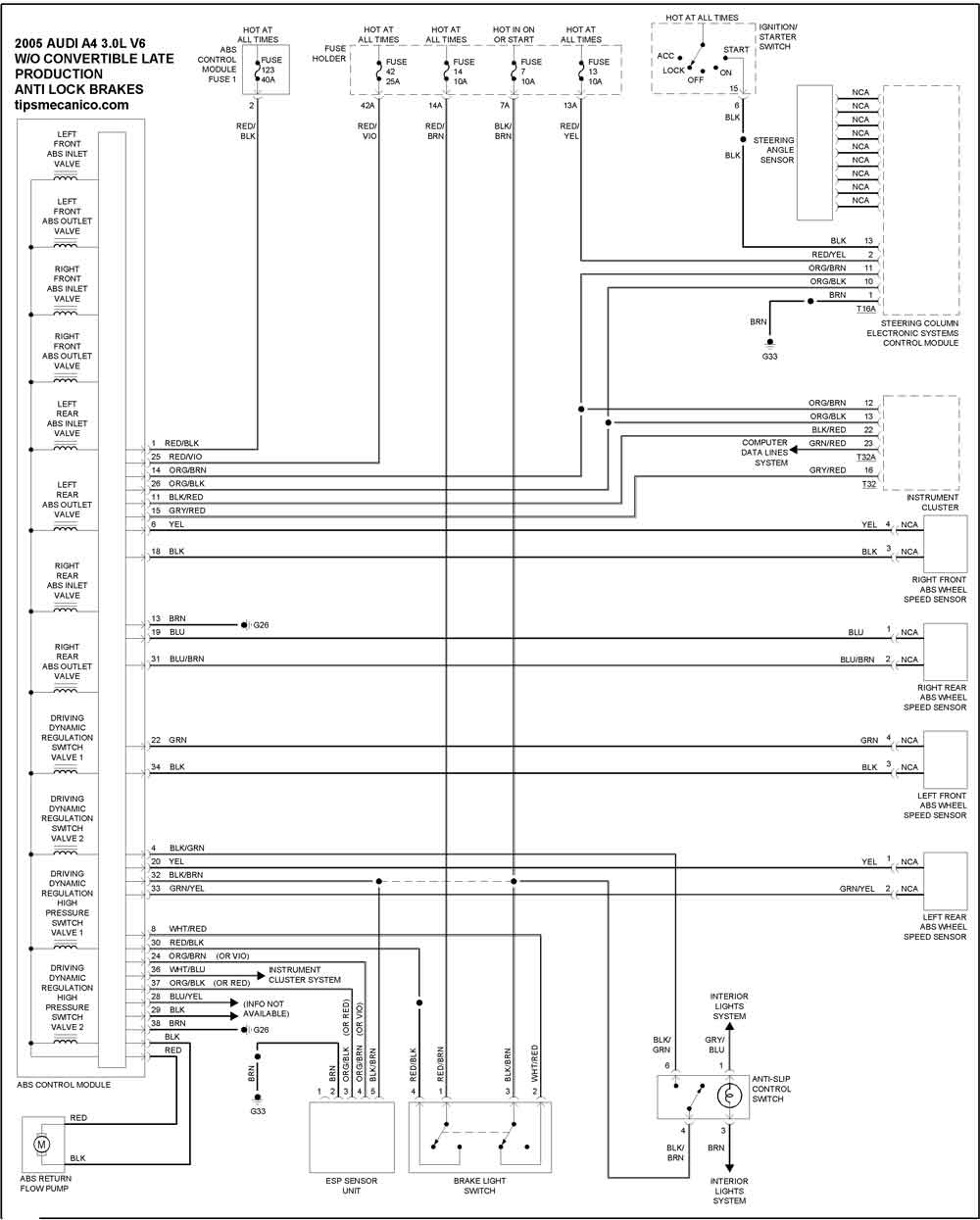

| 3.0L 6 CIL. 1/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| 3.0L 6 CIL. 2/2 | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| A6 QUATTRO | |
| 4.2L 8 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
| A8 QUATTRO | |

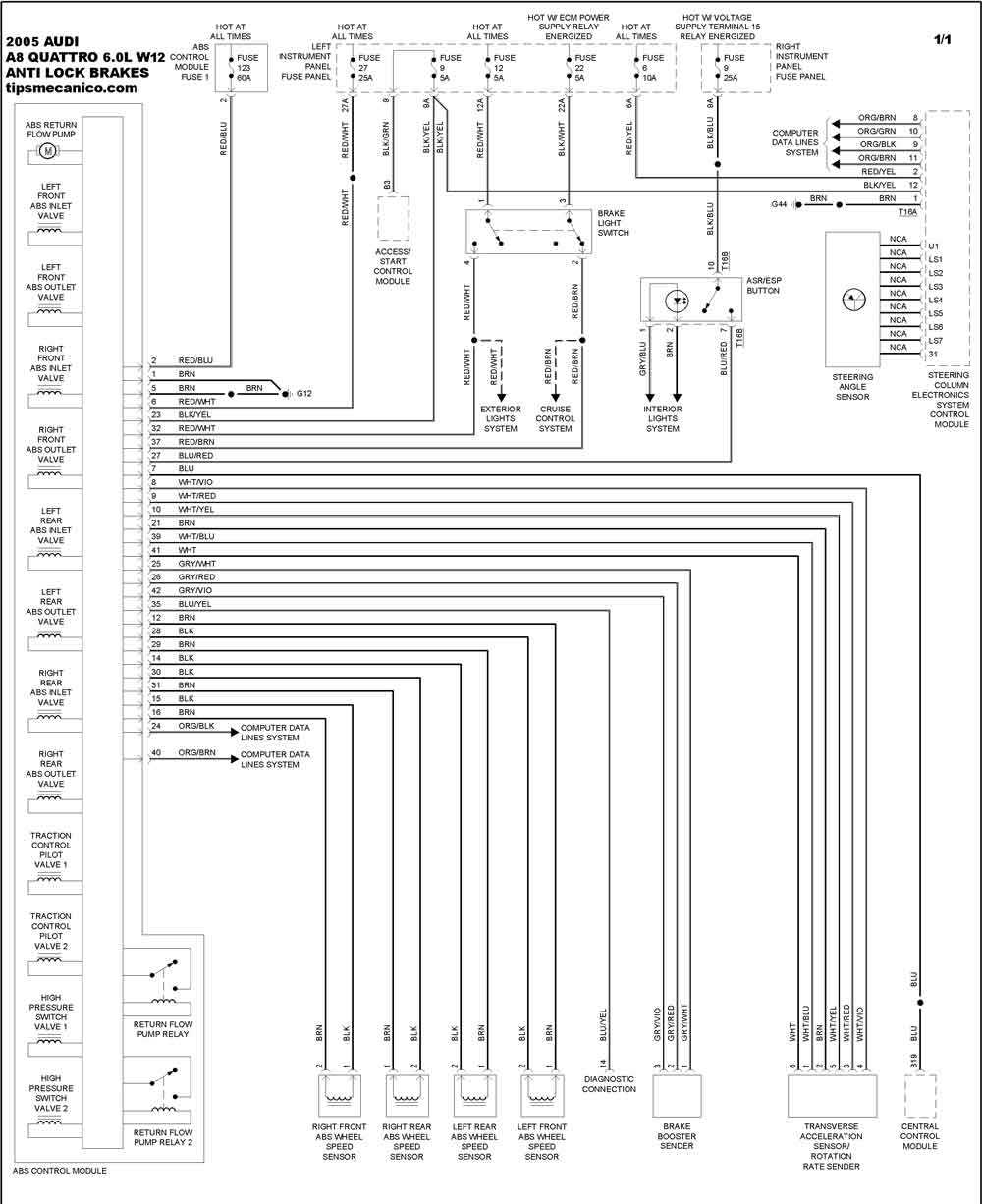

| 6.0L 12 CIL. | DIAGRAMA ELECTRICO ANTI LOCK BRAKES |
