DIAGRAMAS / ESQUEMAS : TOYOTA - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS / CONTROL DEL MOTOR  [ENGINE CONTROL] INDICE: TOYOTA 1995 -
YEAR MODELO DIAGRAMA

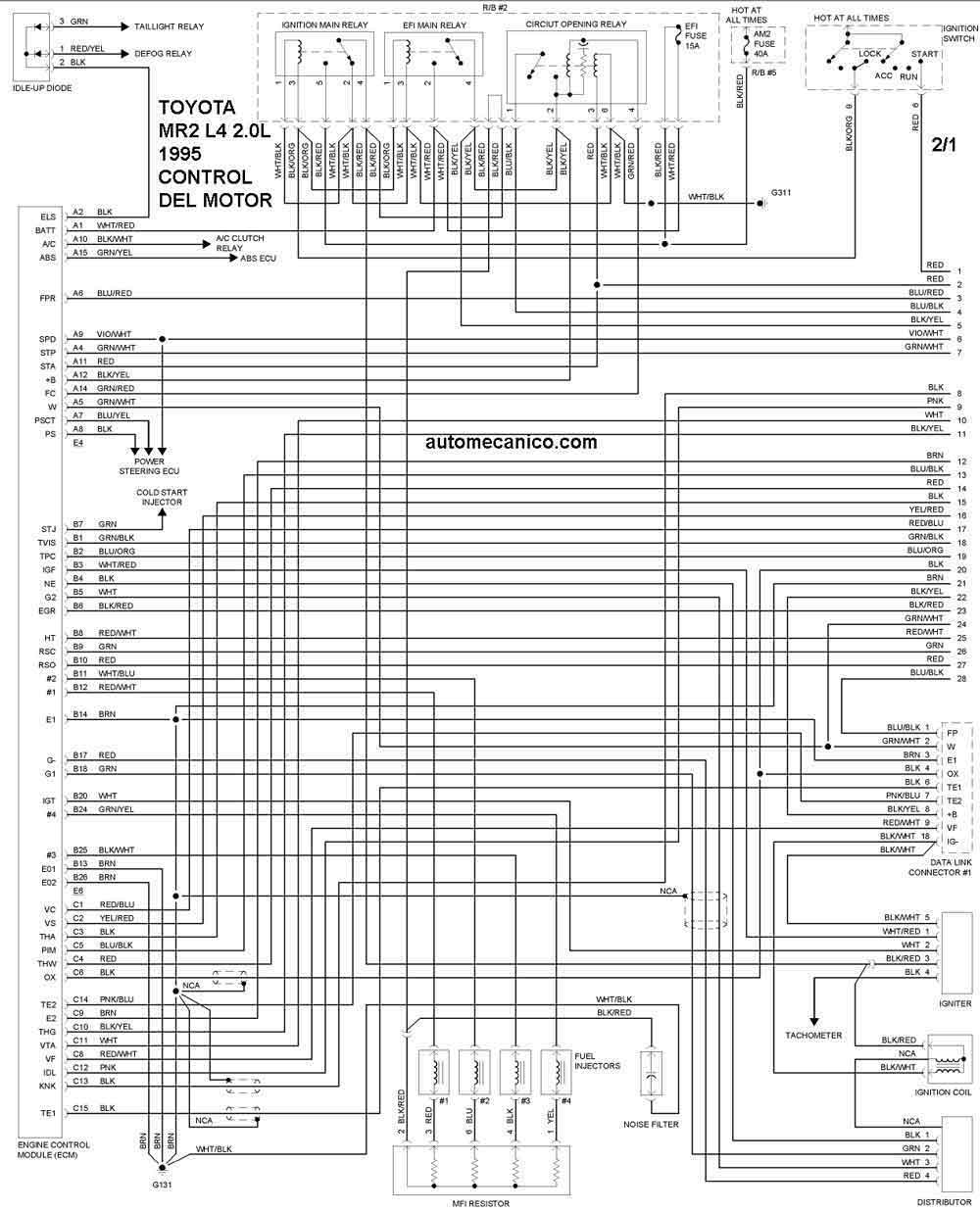

1995 MR2 - 2.0 L4  1/2 CONTROL DEL MOTOR

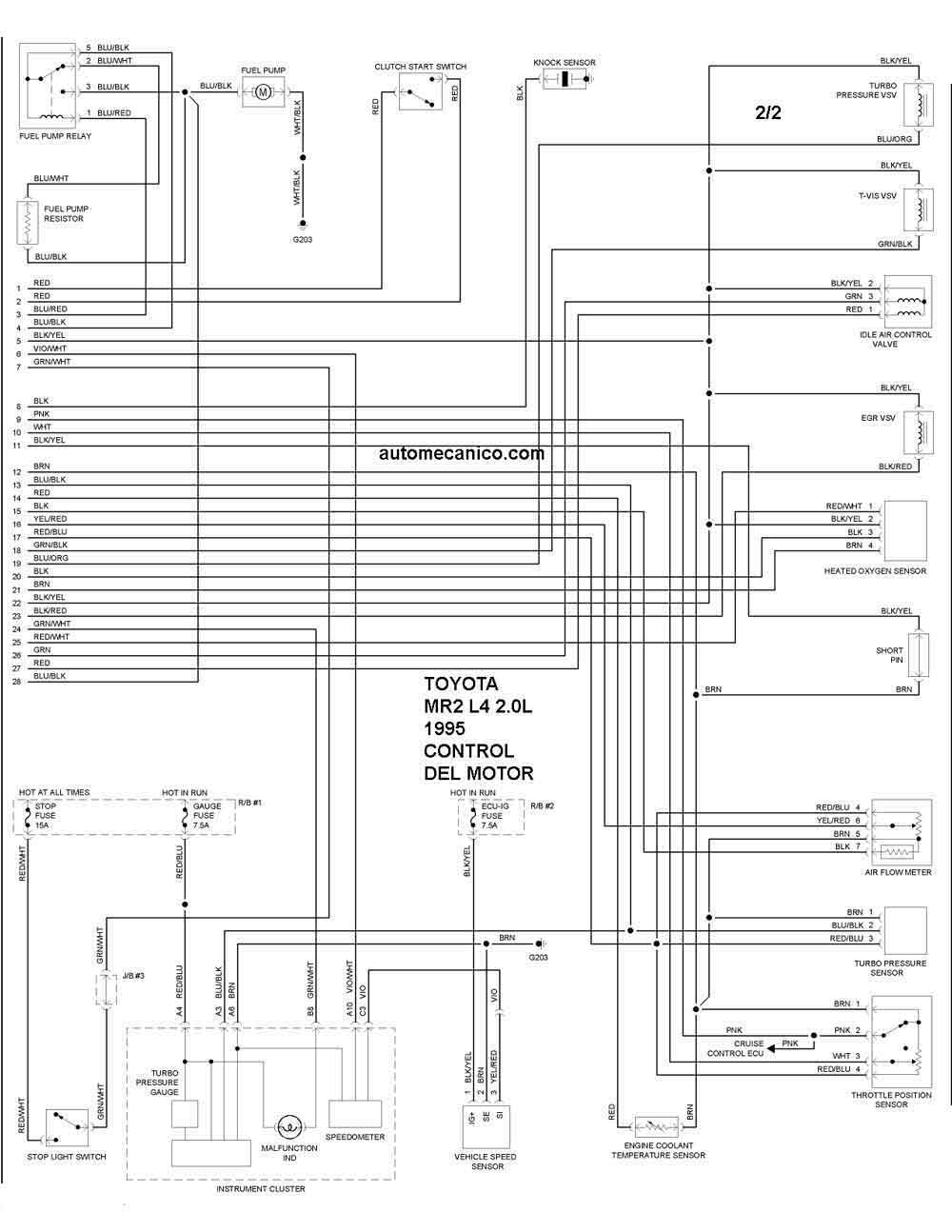

1995 MR2 - 2.0 L4  2/2 CONTROL DEL MOTOR

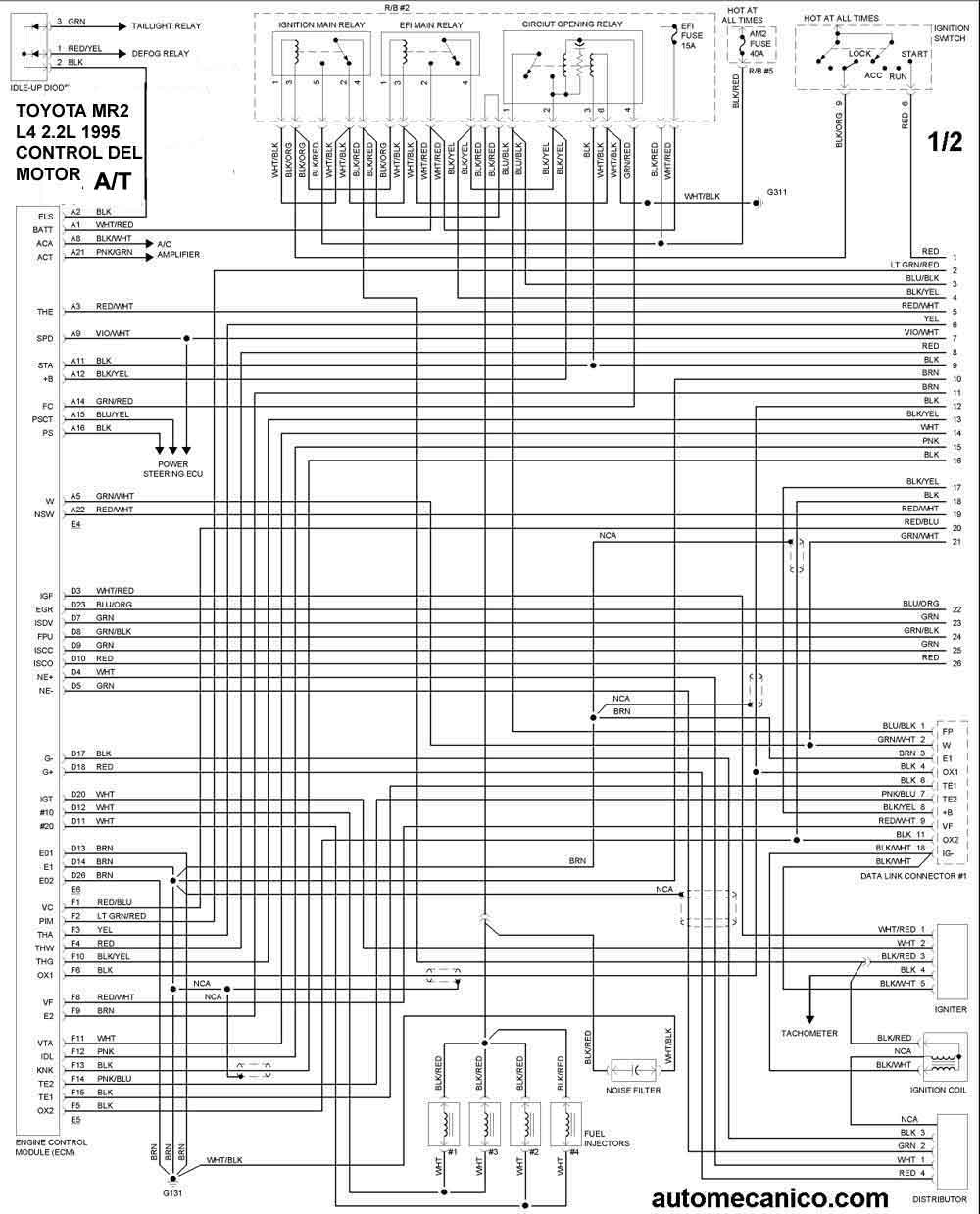

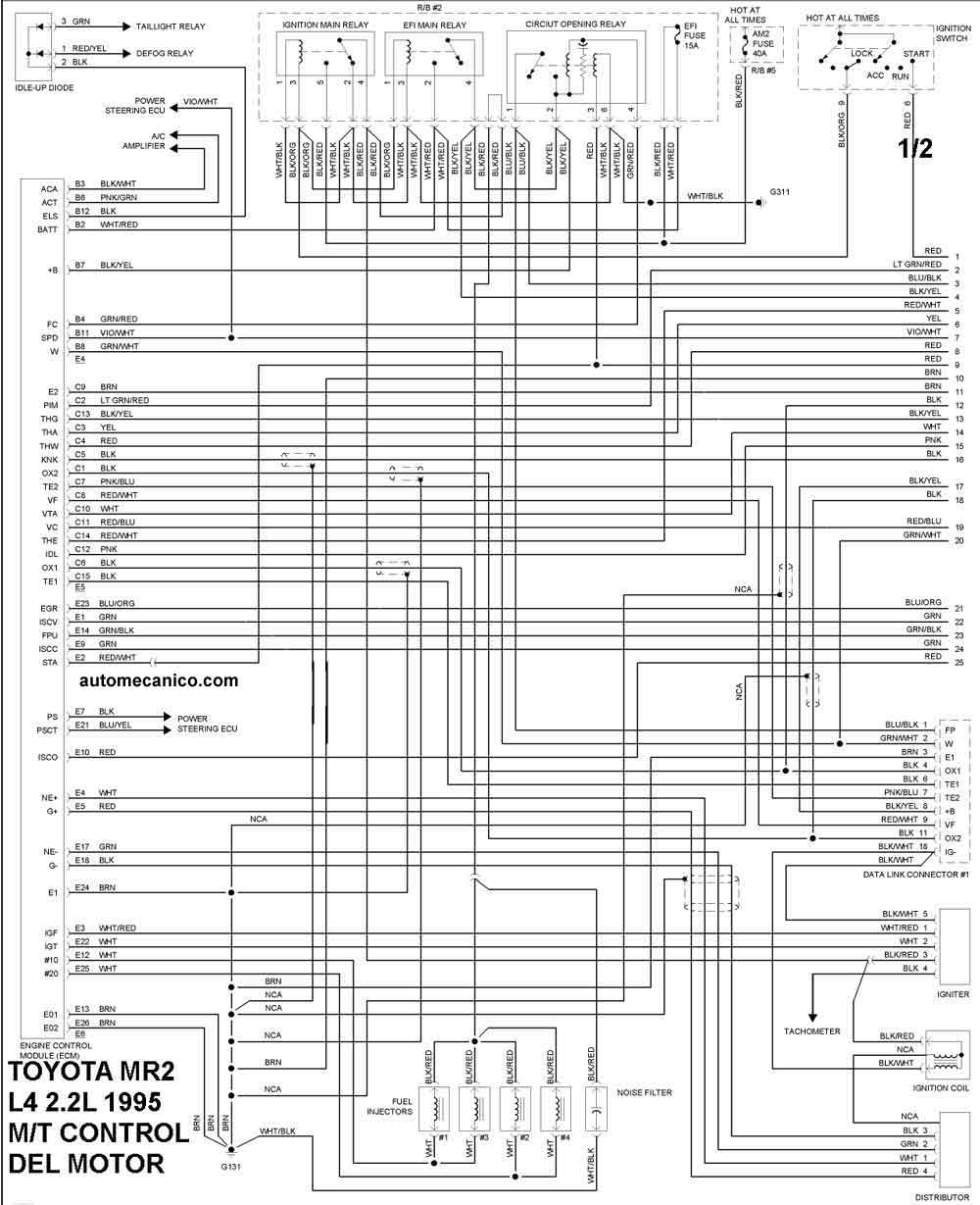

1995 MR2 - 2.2 L4  1/4 CONTROL DEL MOTOR

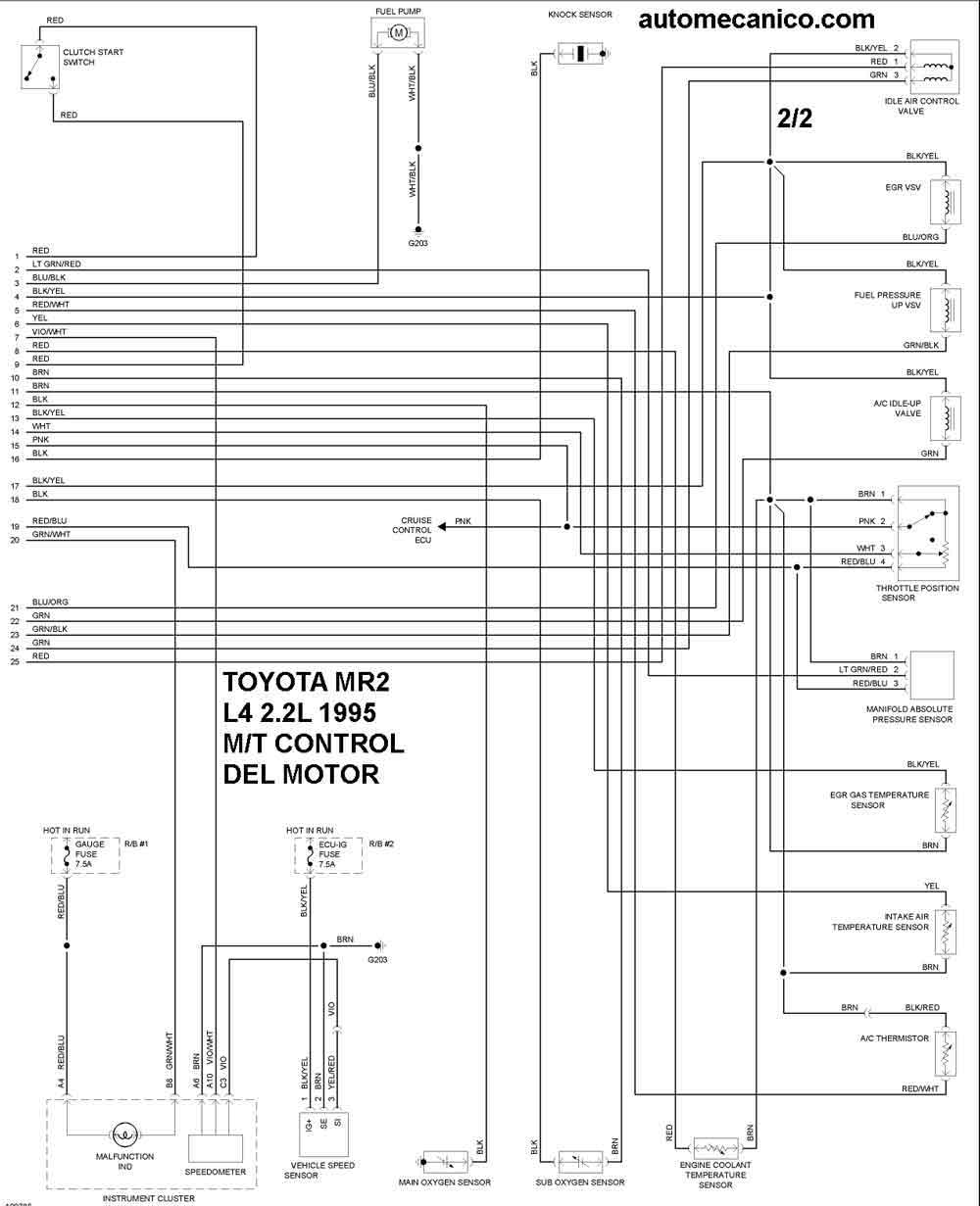

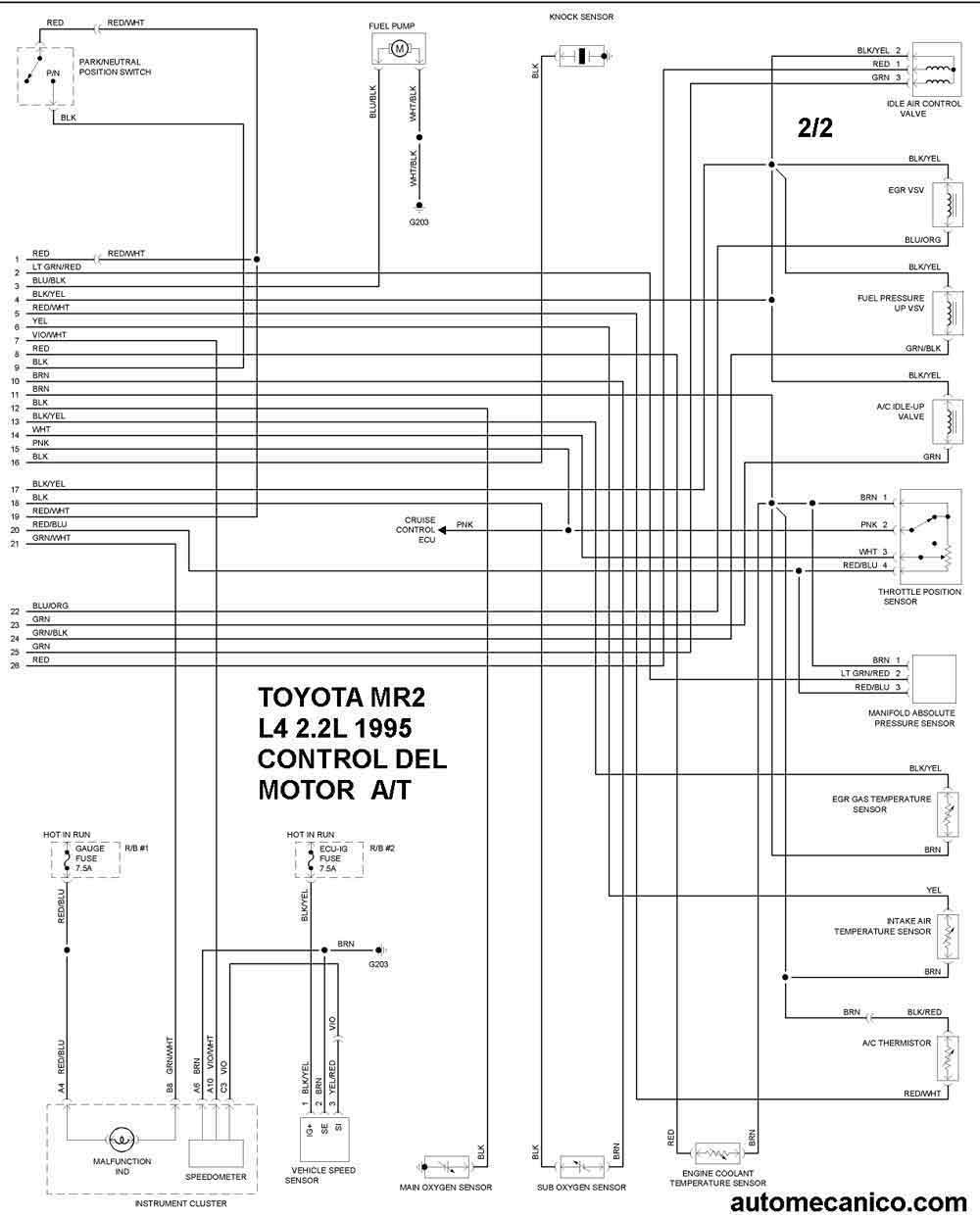

1995 MR2 - 2.2 L4 2/4 CONTROL DEL MOTOR
1995 MR2 - 2.2 L4  3/4 CONTROL DEL MOTOR
1995 MR2 - 2.2 L4  4/4 CONTROL DEL MOTOR

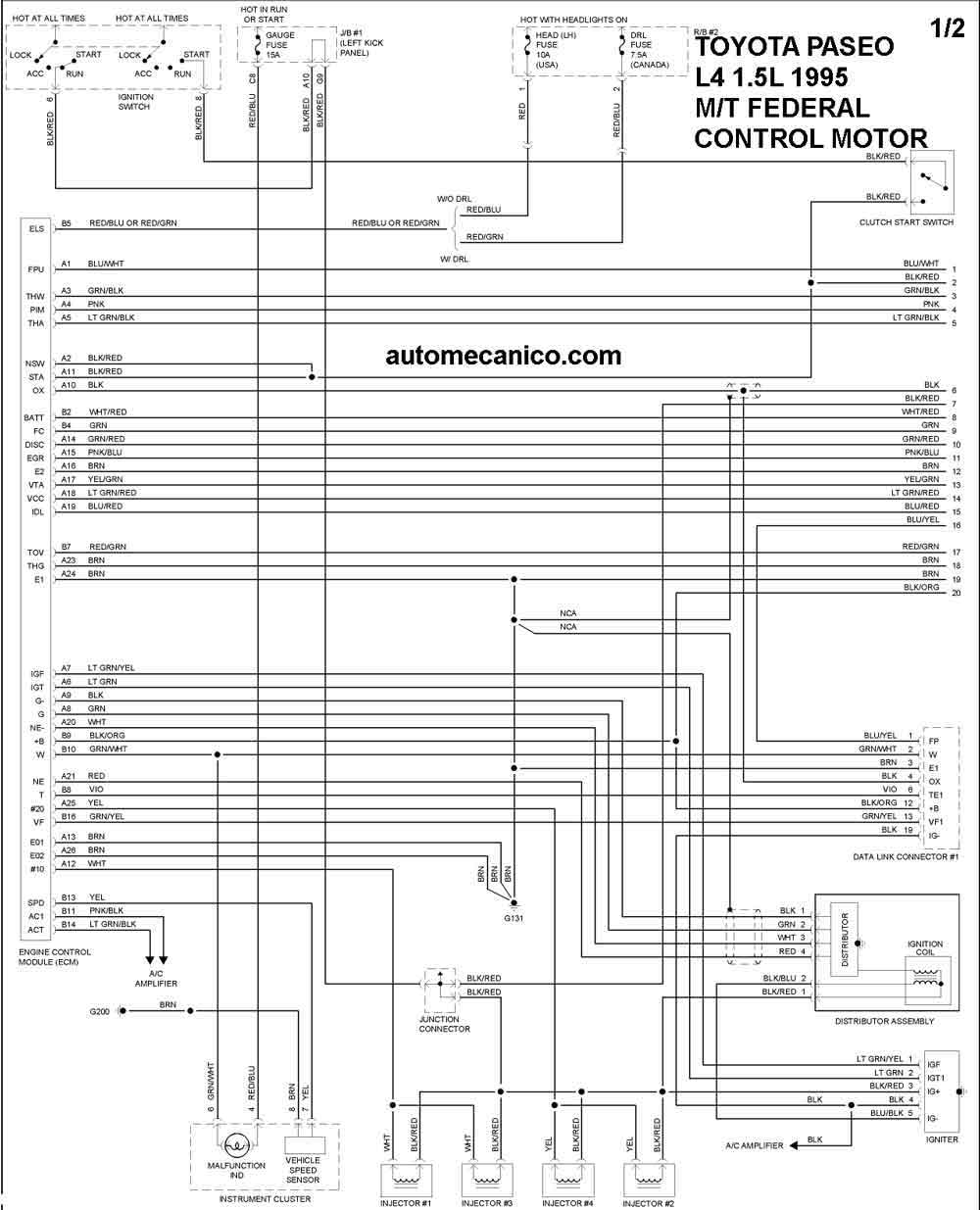

1995 PASEO 1.5L  L4  T/M Fed.  1/4 CONTROL DEL MOTOR

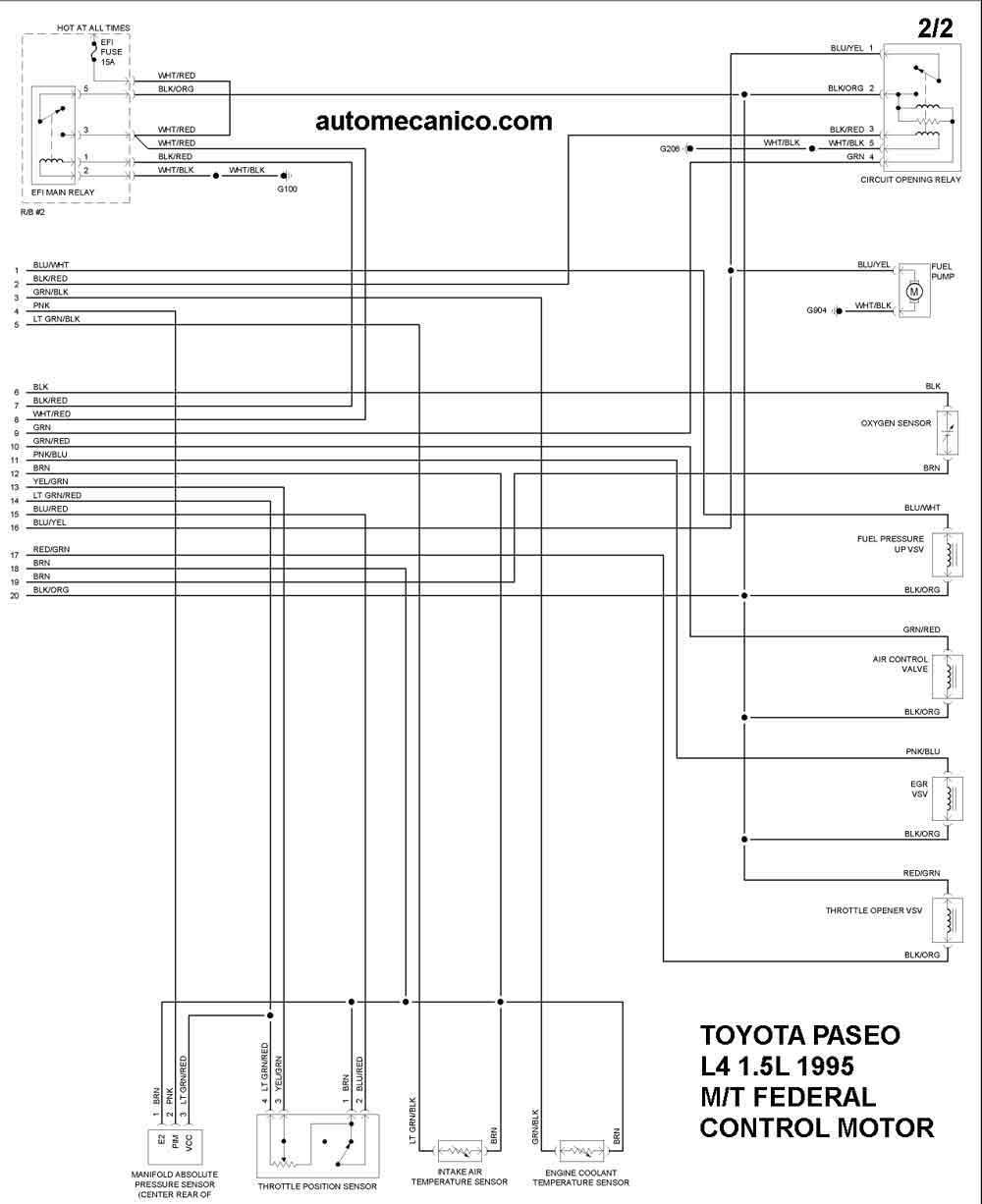

1995 PASEO 1.5L  L4  T/M Fed.  2/4 CONTROL DEL MOTOR

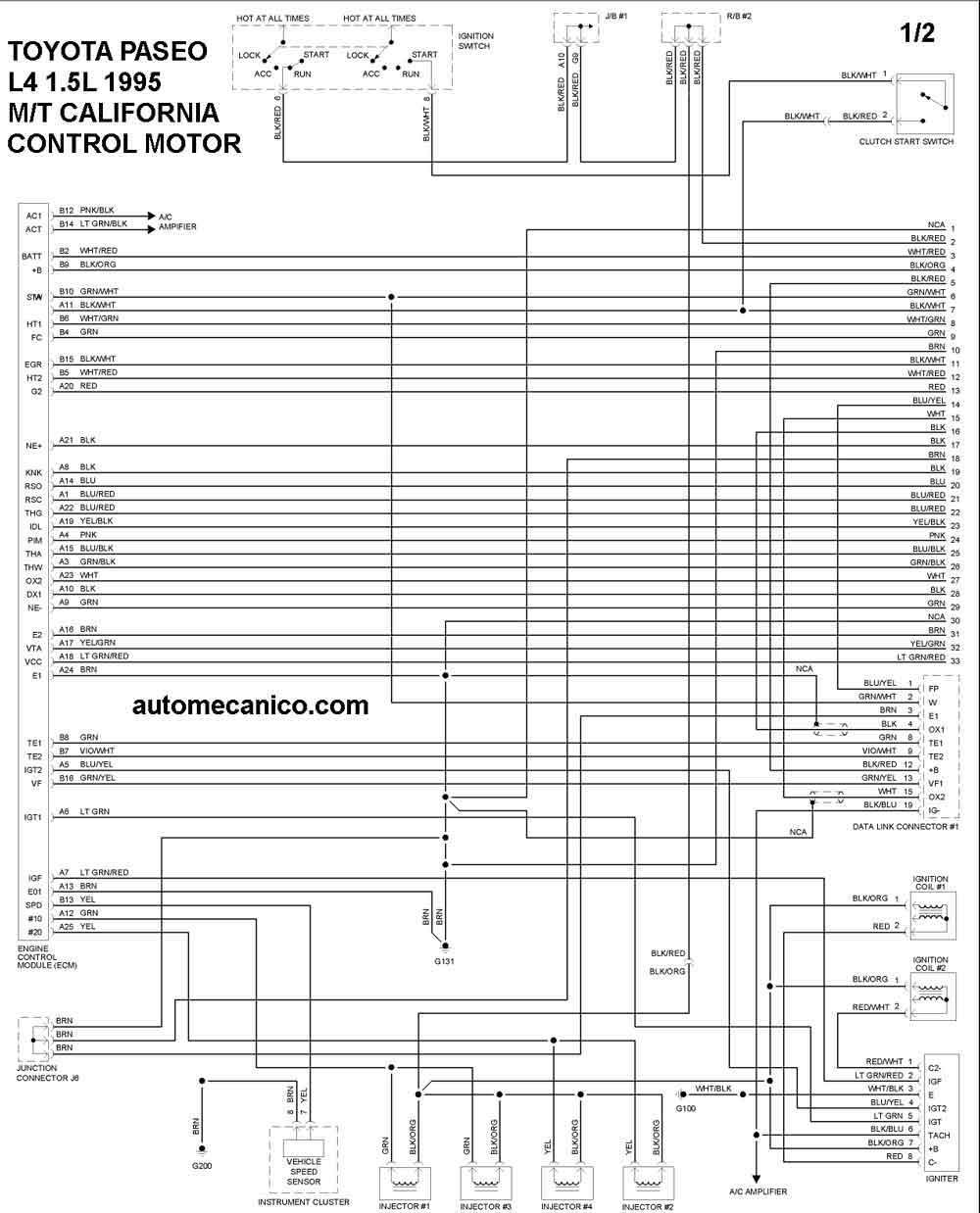

1995 PASEO 1.5L  L4  T/M Calif.  3/4 CONTROL DEL MOTOR

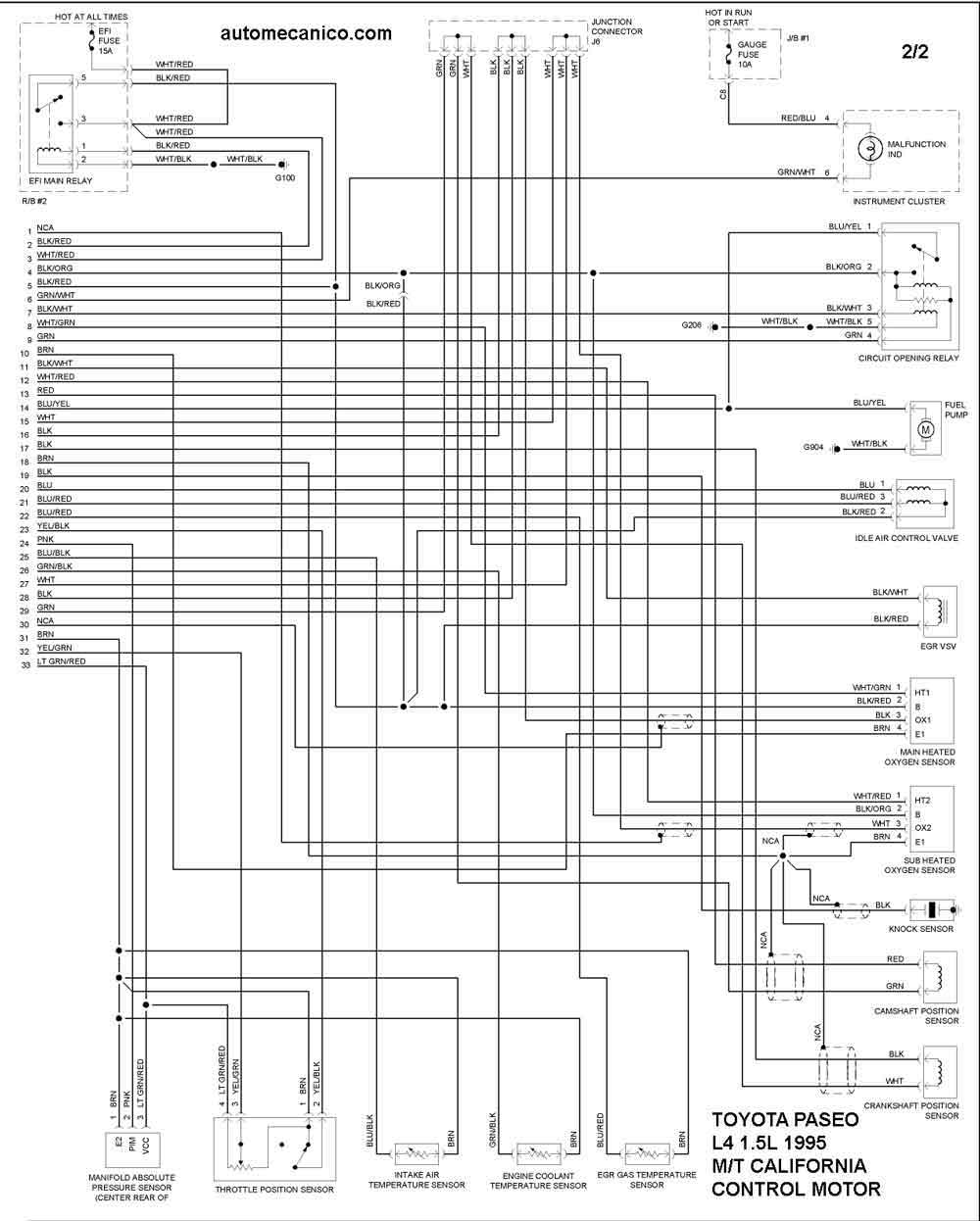

1995 PASEO 1.5L  L4  T/M Calif. 4/4 CONTROL DEL MOTOR

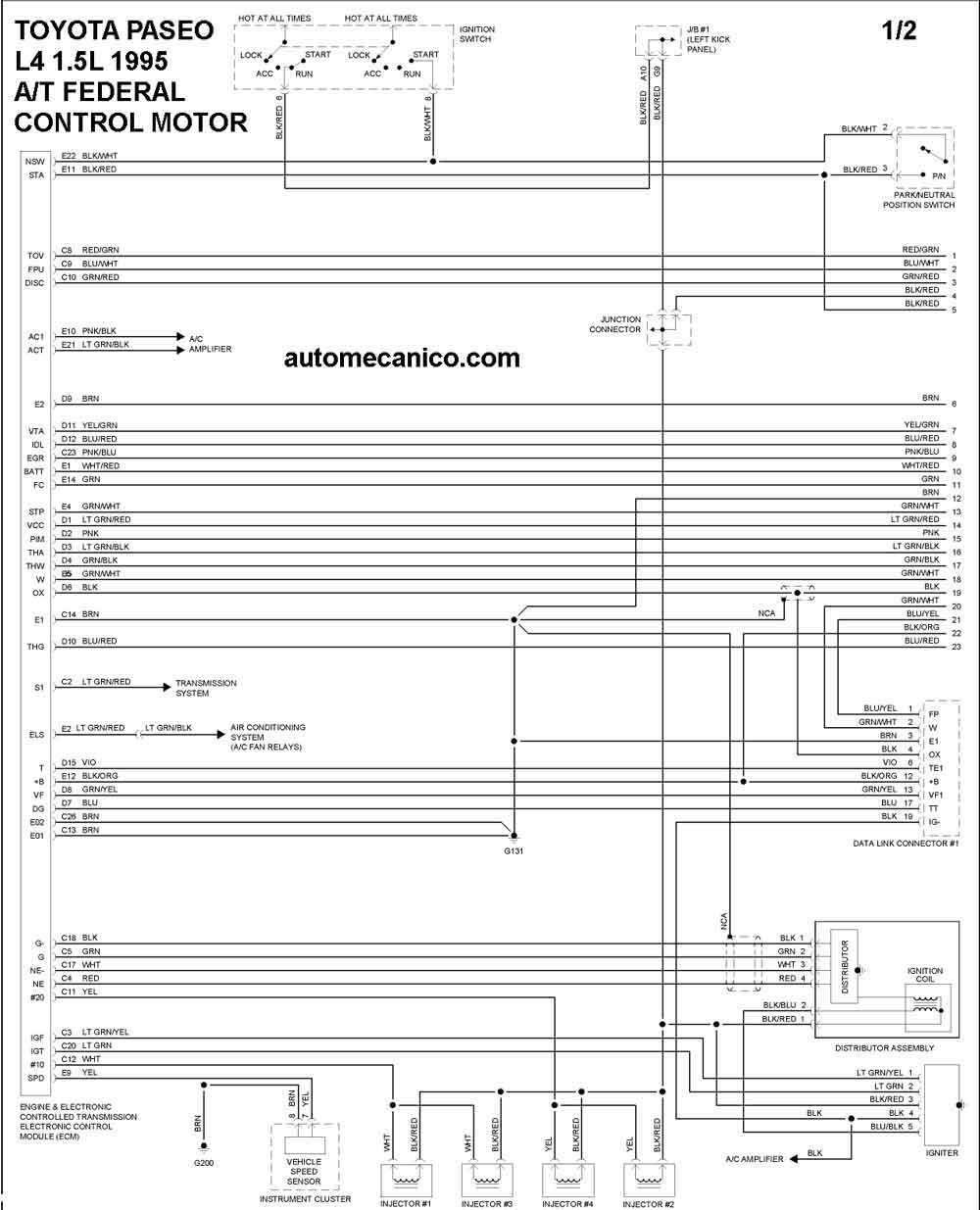

1995 PASEO 1.5L  L4  T/A Fed. 1/2 CONTROL DEL MOTOR

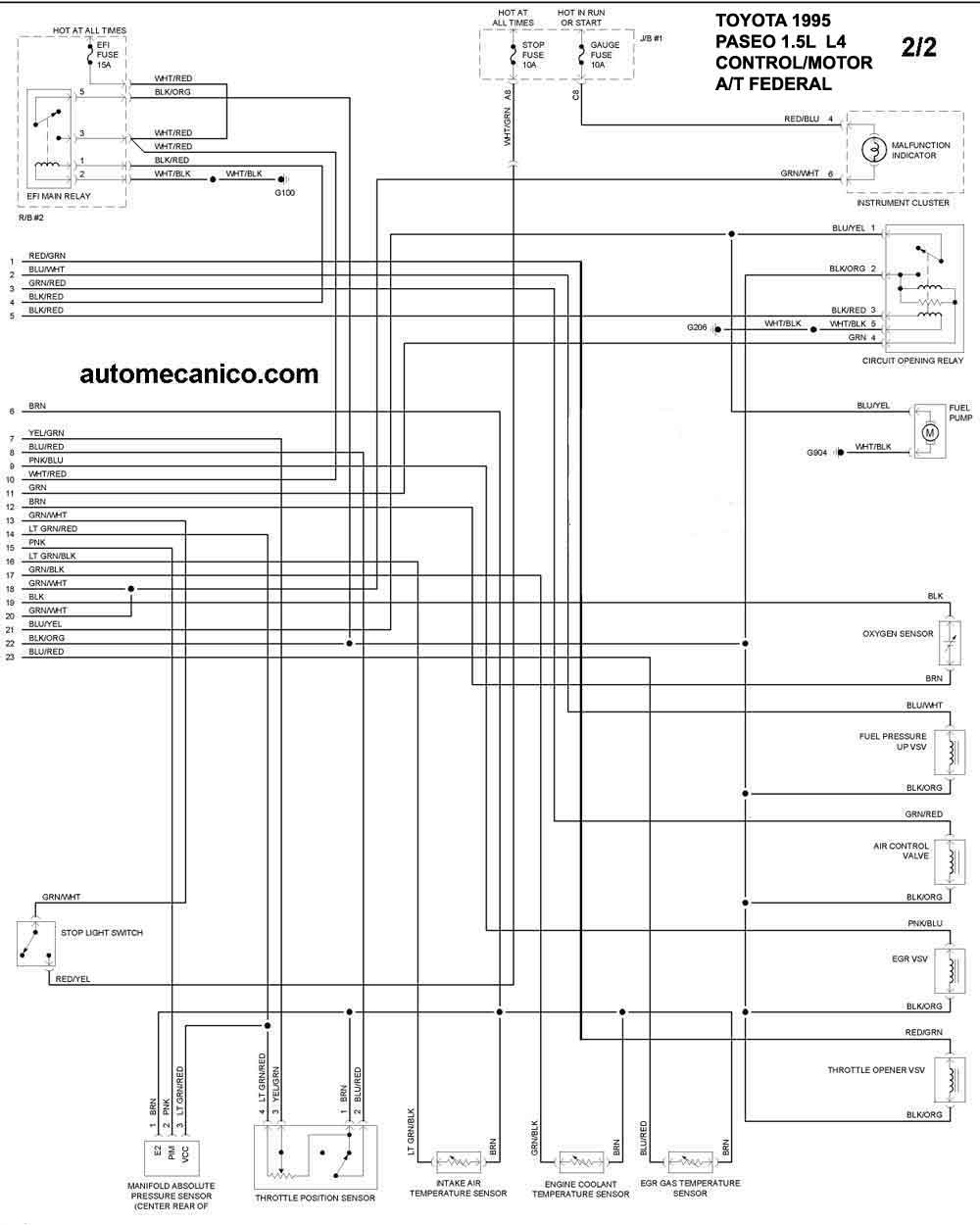

1995 PASEO 1.5L  L4  T/A Fed.  2/2 CONTROL DEL MOTOR

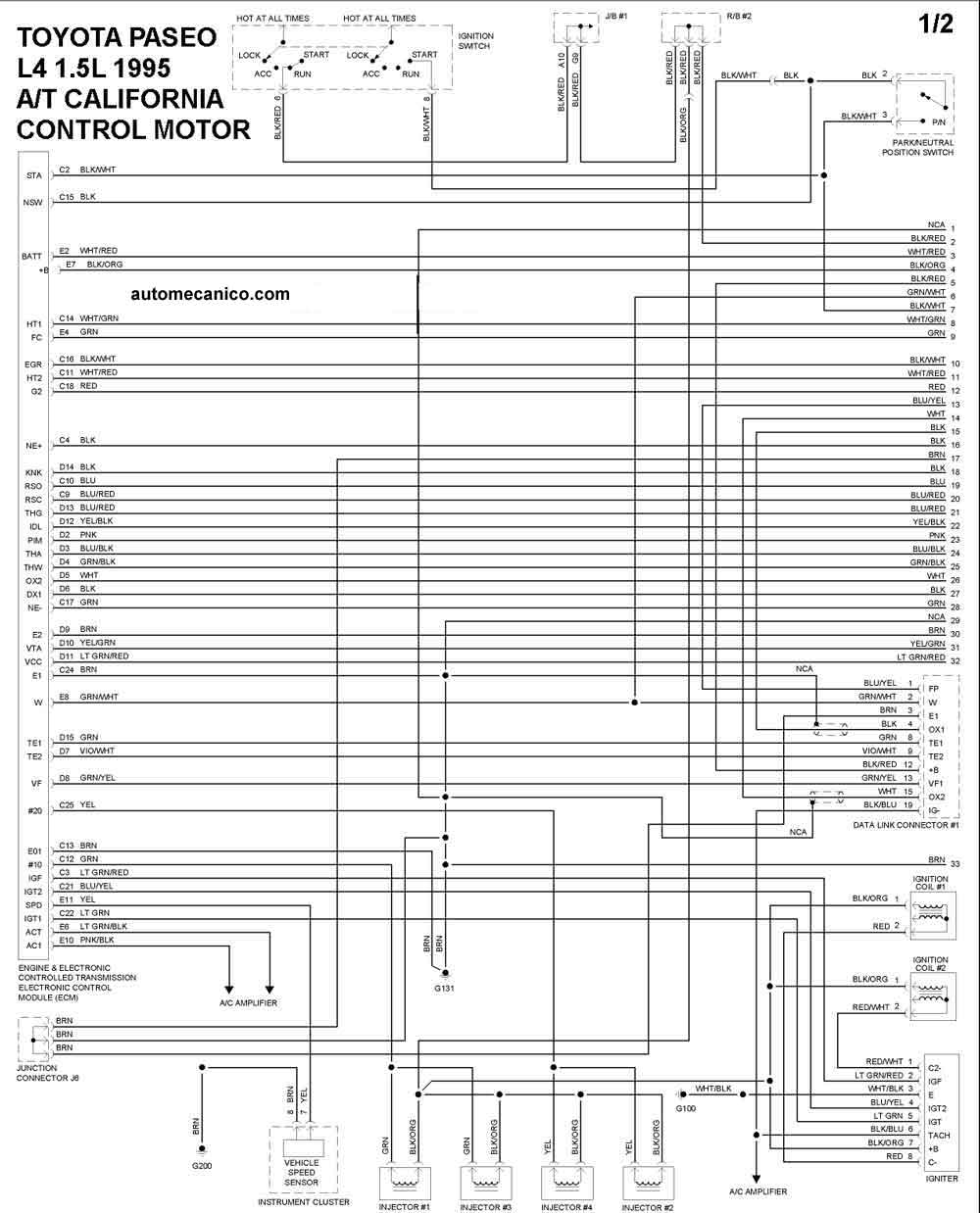

1995 PASEO 1.5L  L4  T/A Calif. 1/2 CONTROL DEL MOTOR

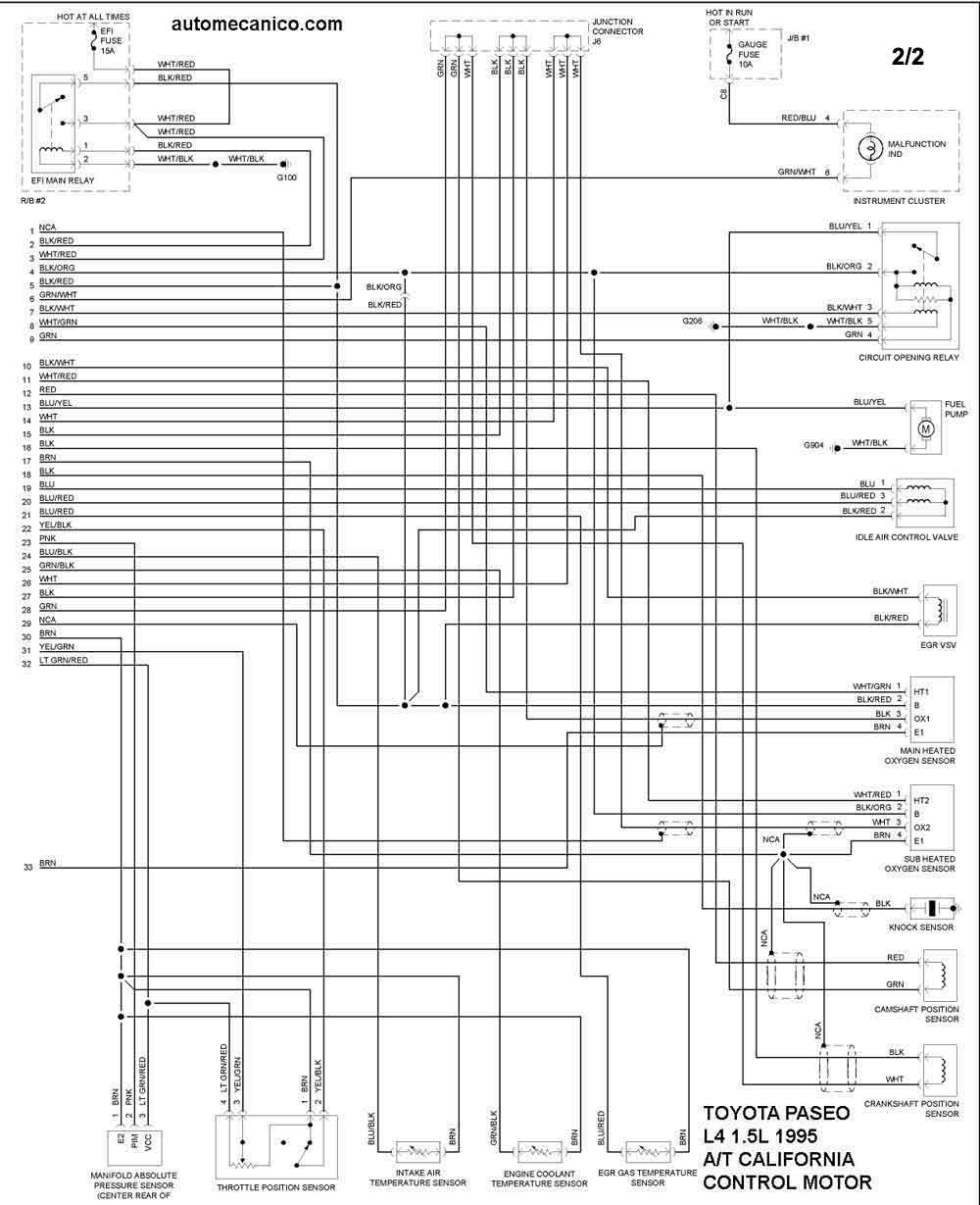

1995 PASEO 1.5L  L4  T/A Calif.  2/2 CONTROL DEL MOTOR
