DIAGRAMAS / ESQUEMAS : MITSUBISHI - Control del Motor [Engine controls] - 1995 - Mecanica Automotriz -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS / CONTROL DEL MOTOR  [ENGINE CONTROL] INDICE: MITSUBISHI 1995 -
YEAR MODELO DIAGRAMA

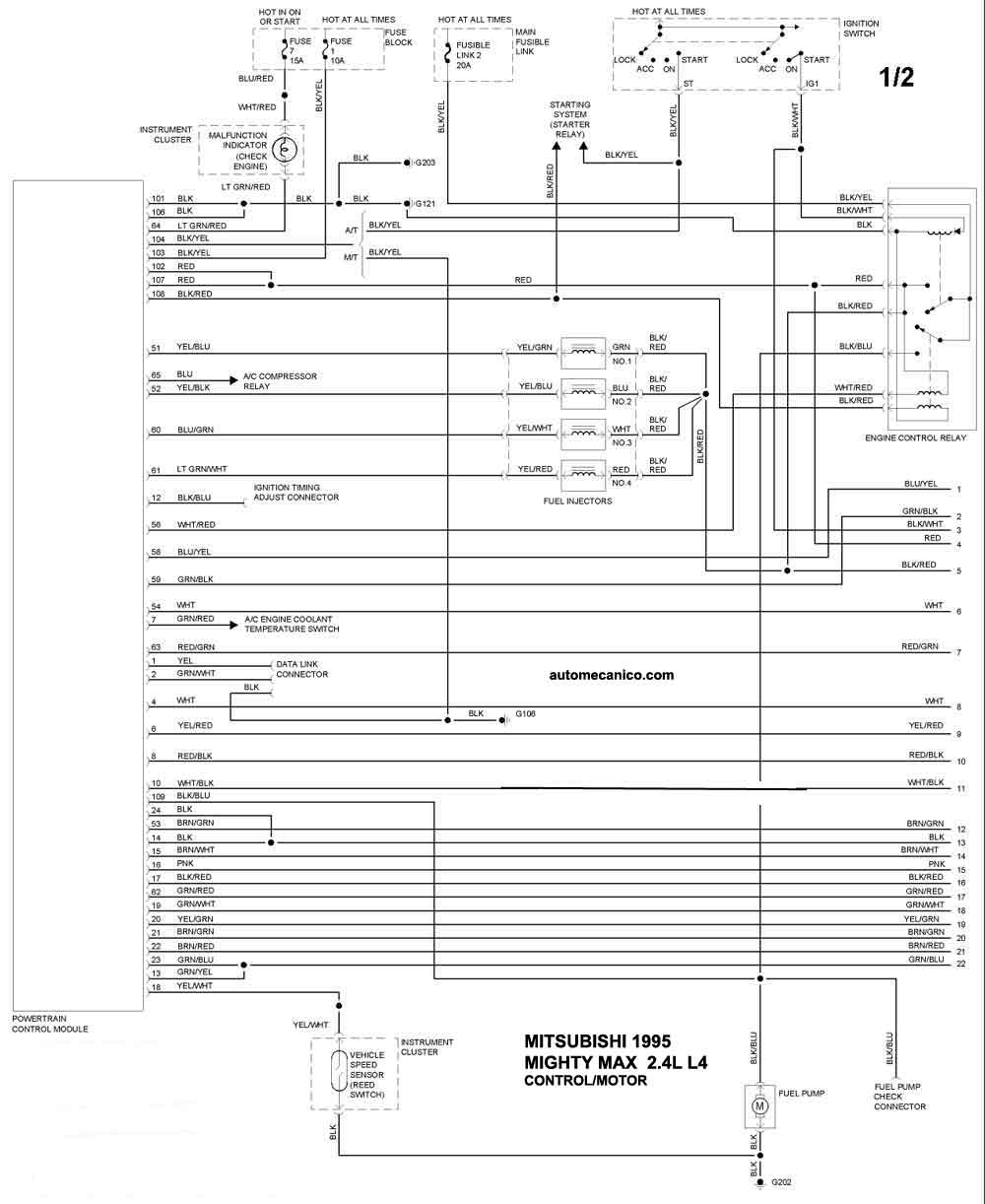

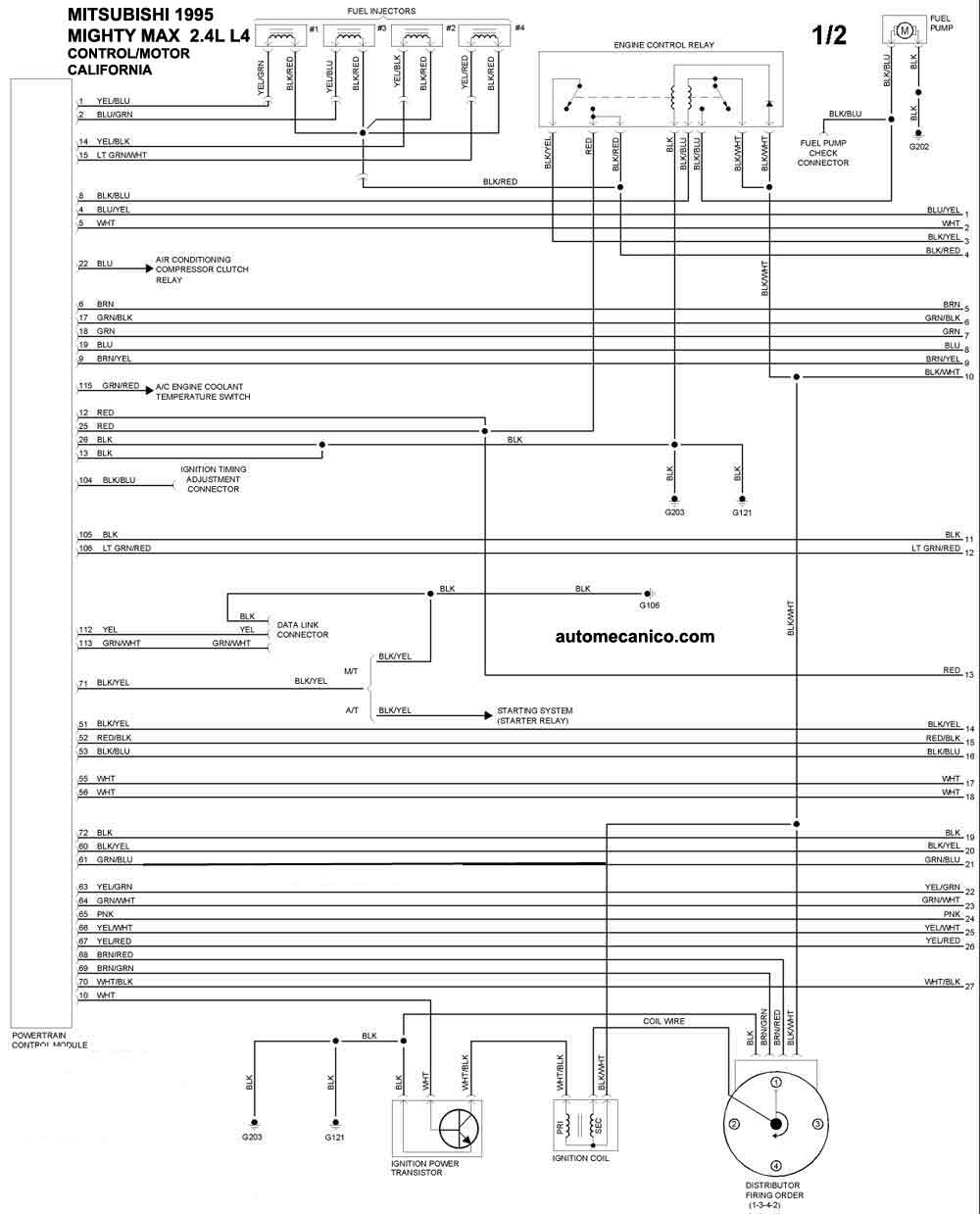

1995 MIGHTY MAX 2.4L L4 Calif. 1/2 CONTROL DEL MOTOR

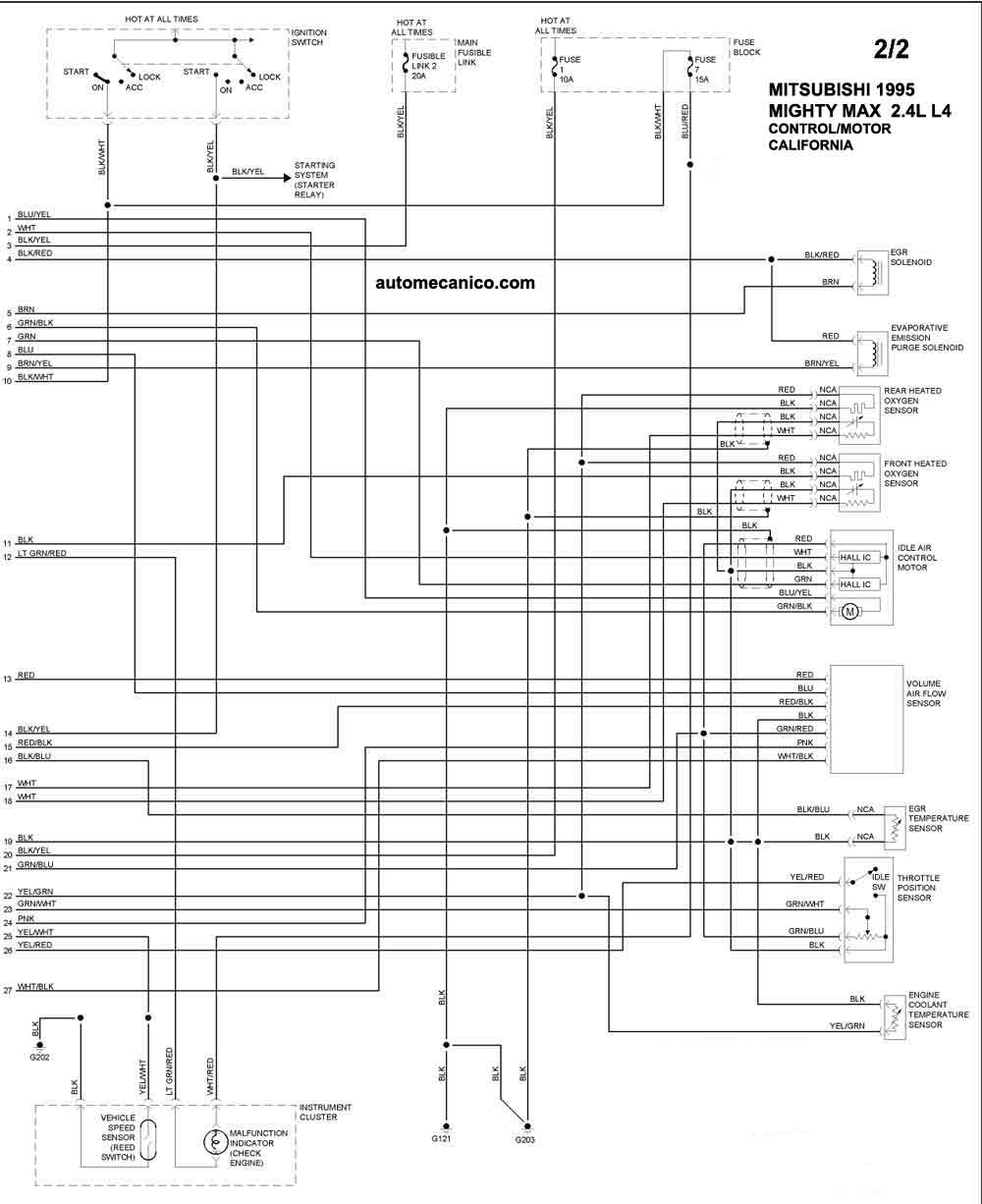

1995 MIGHTY MAX 2.4L L4 Calif. 2/2 CONTROL DEL MOTOR
1995 MIGHTY MAX 2.4L L4 Fed.. 1/2 CONTROL DEL MOTOR

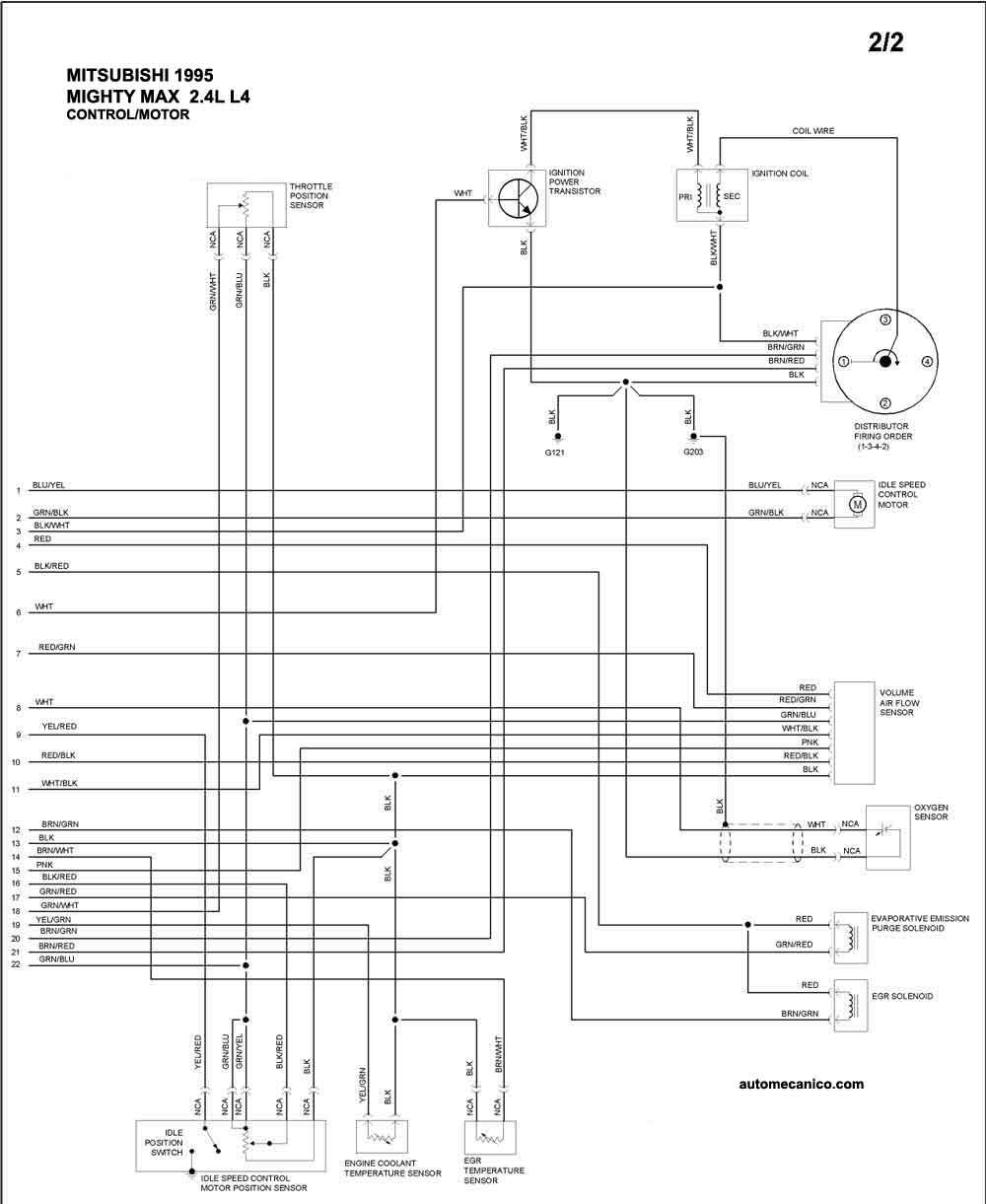

1995 MIGHTY MAX 2.4L L4 Fed. 2/2 CONTROL DEL MOTOR

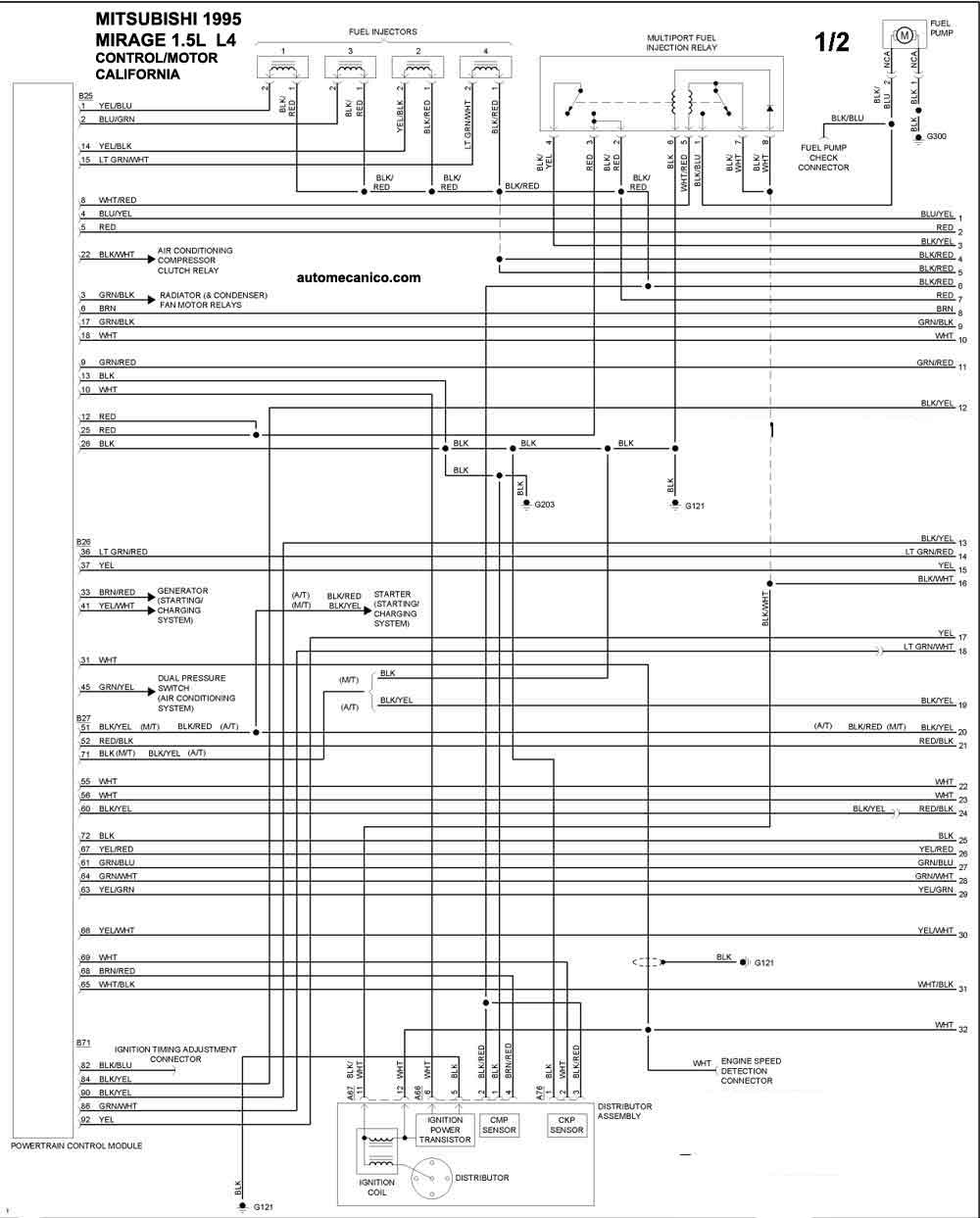

1995 MIRAGE 1.5L L4 Calif. 1/2 CONTROL DEL MOTOR

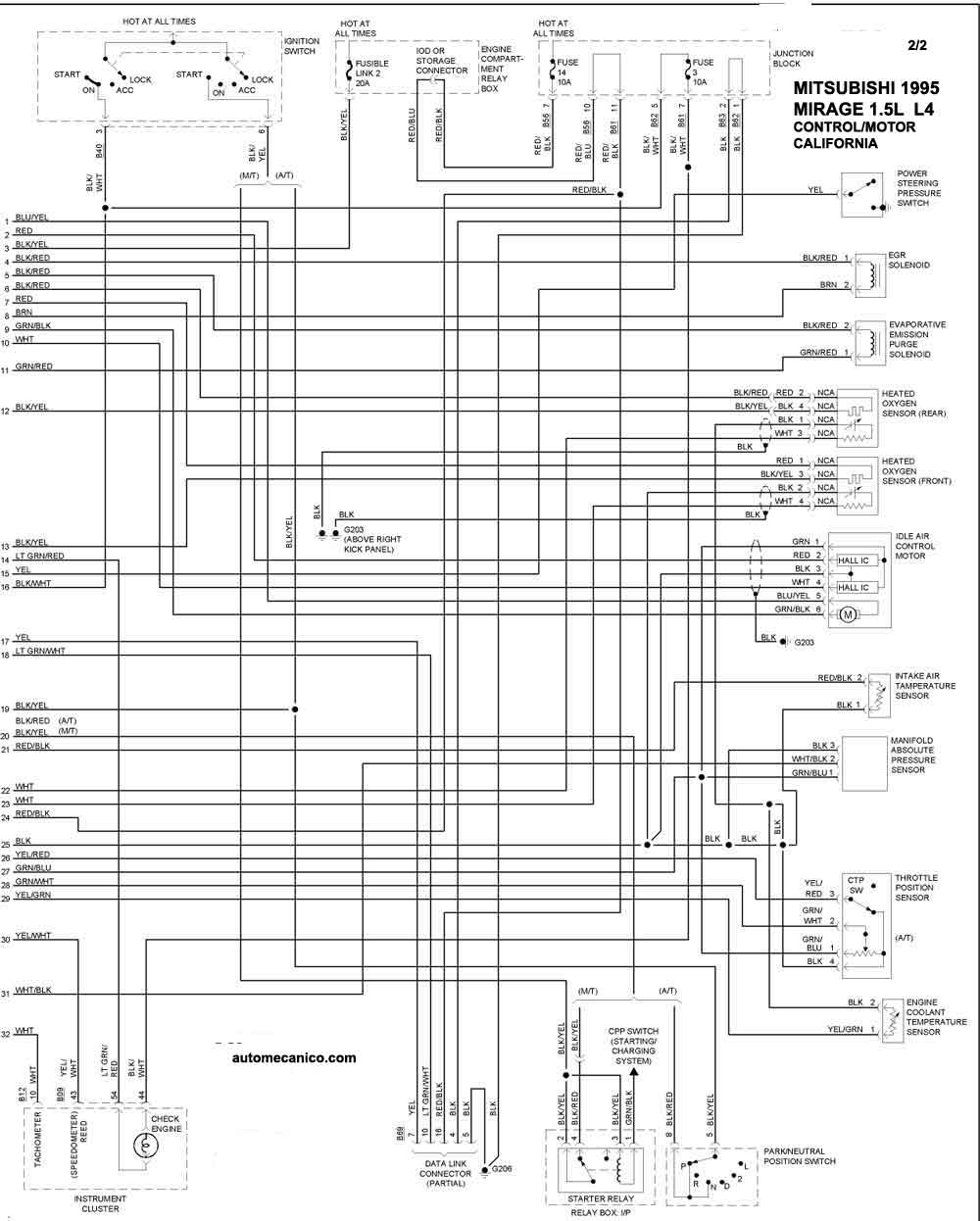

1995 MIRAGE 1.5L L4 Calif. 2/2 CONTROL DEL MOTOR

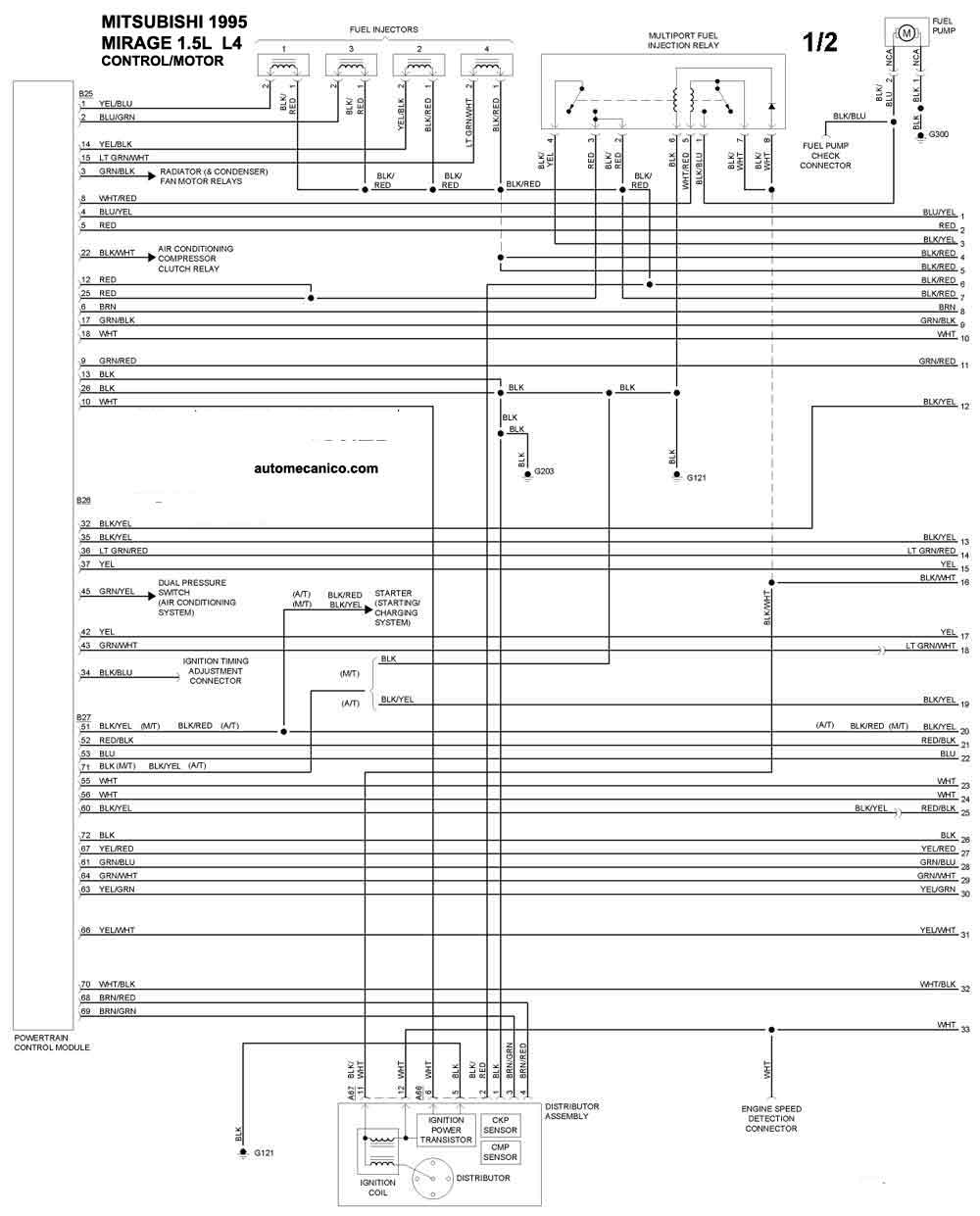

1995 MIRAGE 1.5L L4 Fed. 1/2 CONTROL DEL MOTOR

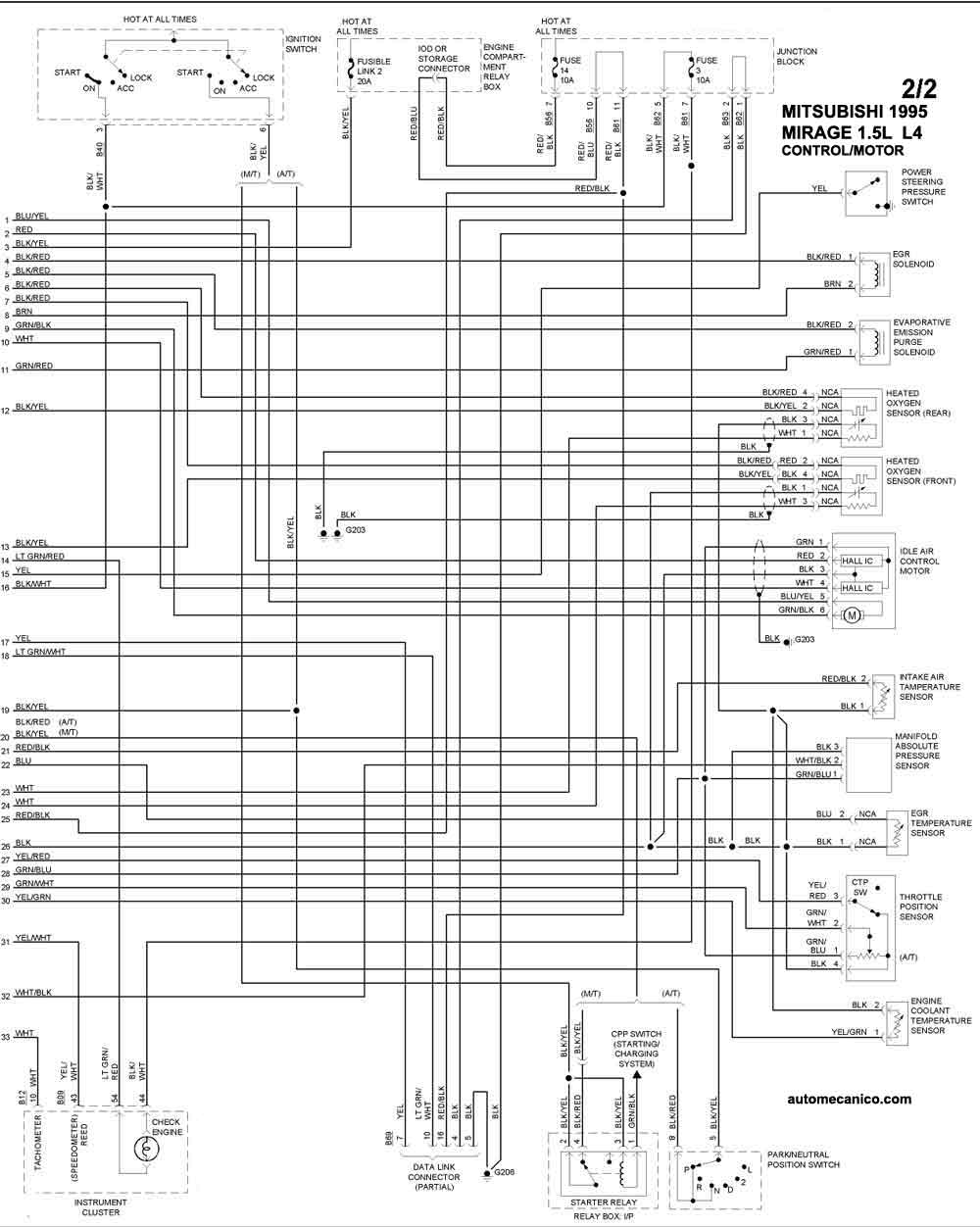

1995 MIRAGE 1.5L L4 Fed. 2/2 CONTROL DEL MOTOR

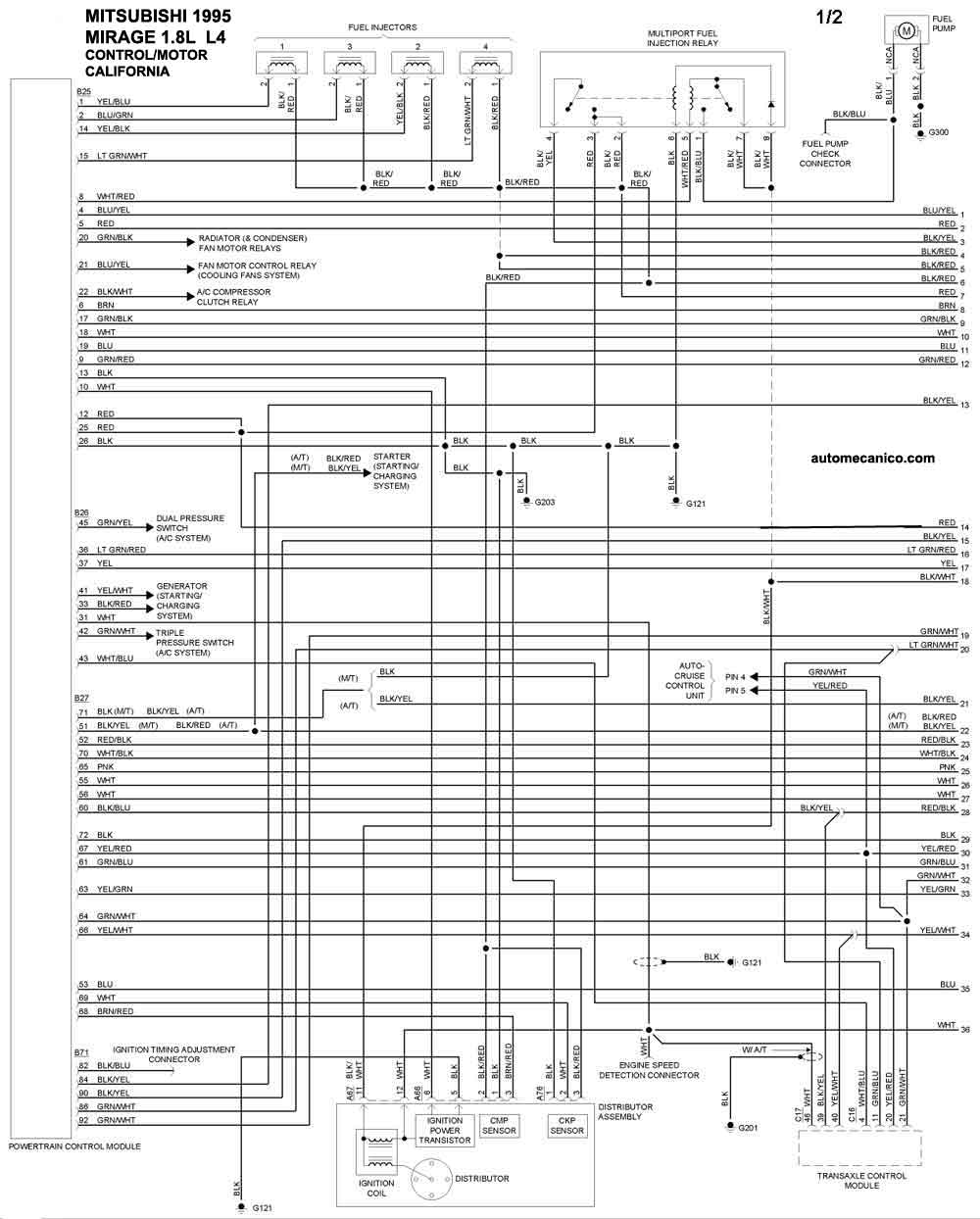

1995 MIRAGE 1.8L L4 Calif. 1/2 CONTROL DEL MOTOR

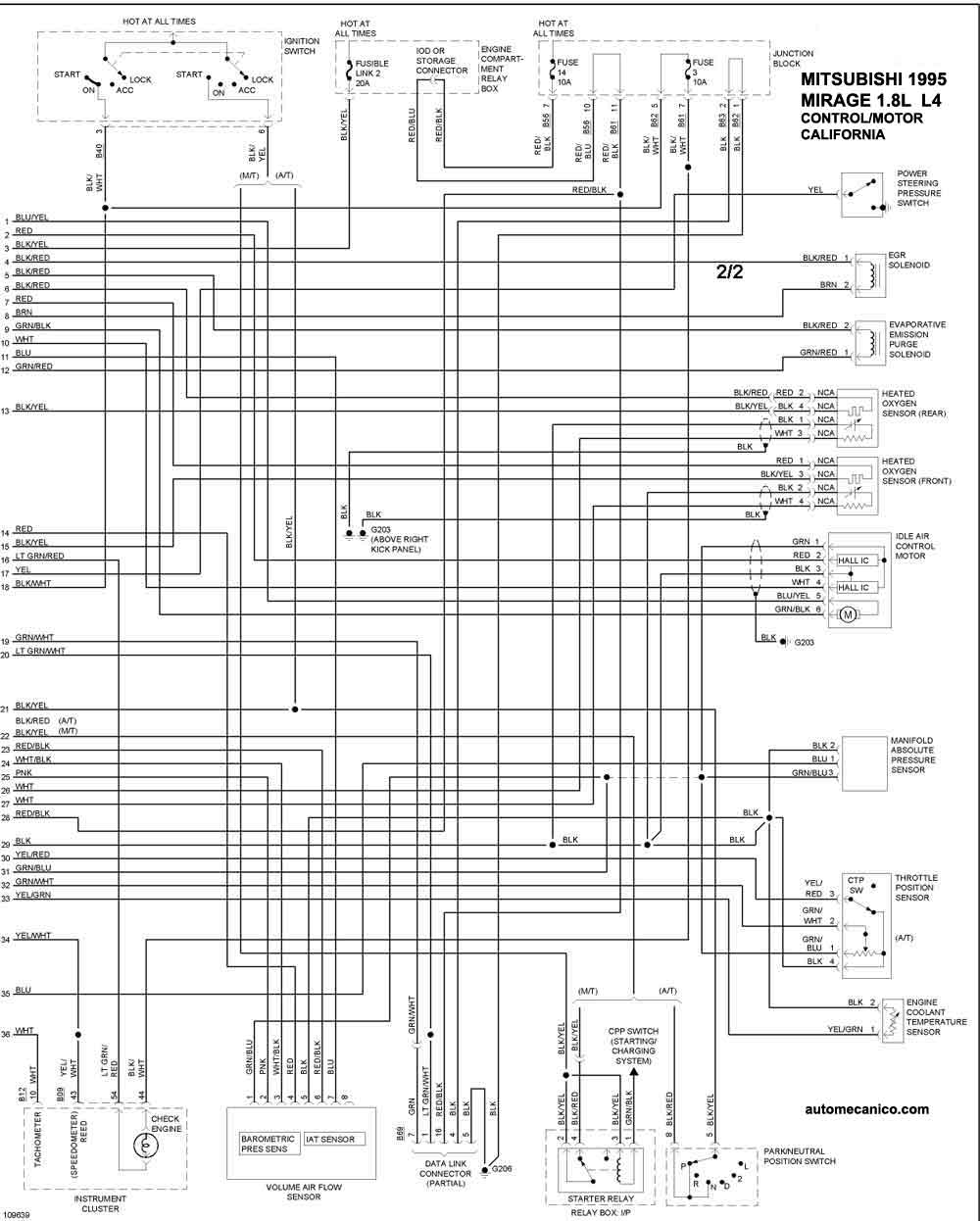

1995 MIRAGE 1.8L L4 Calif. 2/2 CONTROL DEL MOTOR

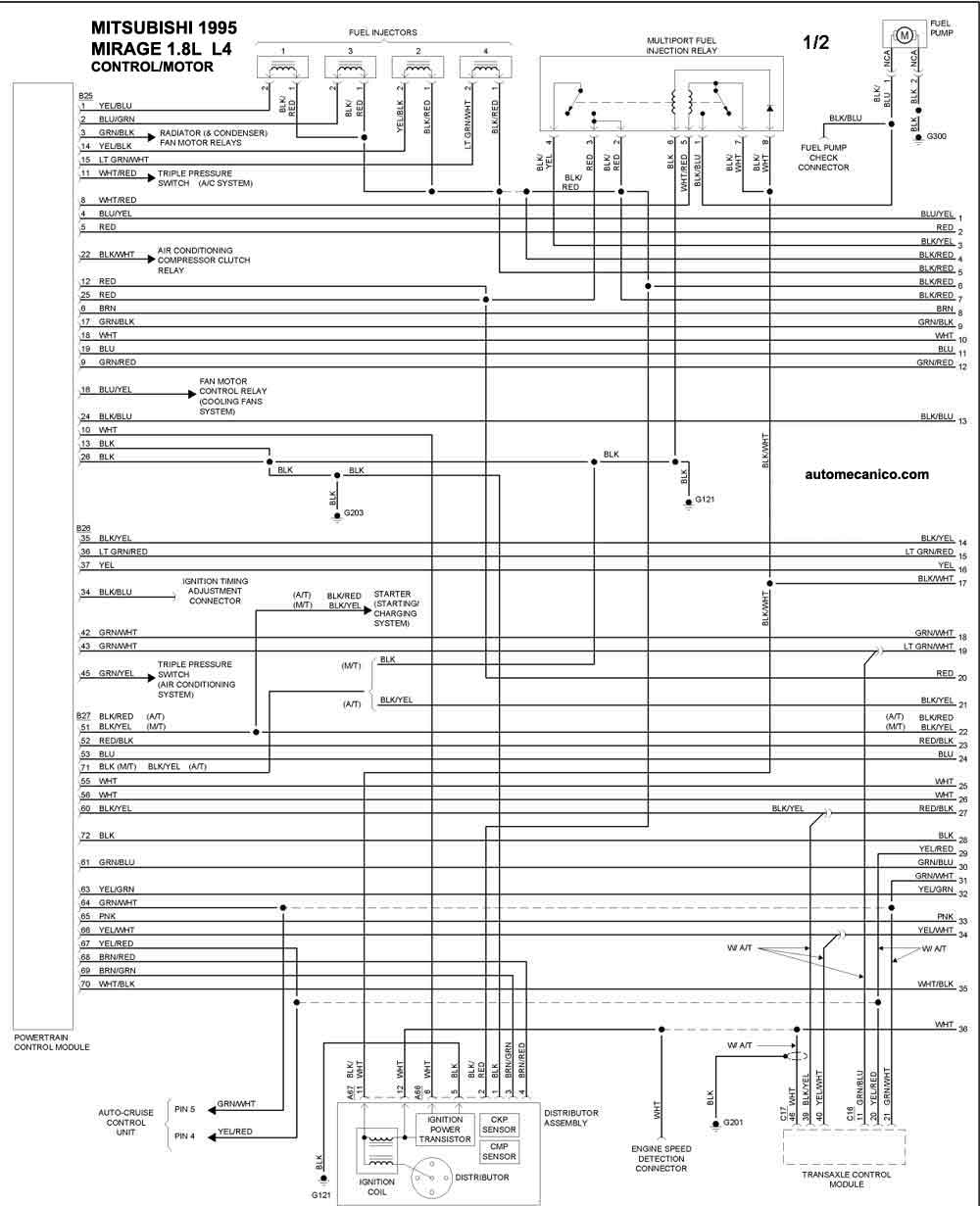

1995 MIRAGE 1.8L L4 Fed. 1/2 CONTROL DEL MOTOR
1995 MIRAGE 1.8L L4 Fed. 2/2 CONTROL DEL MOTOR
