CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - GMC 2007

DIAGRAMAS: GMC - Cooling Fans system - 2007 - Mecanica Automotriz -
Recuerde que el ventilador debe soplar hacia el motor ... [una conexion con polaridad invertida hara que sople hacia el radiador].

Tome nota de lo siguiente:

Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision.

Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada.

Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo.
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: GMC 2007 -
YEAR MODELO DIAG. ELECT. Ventilador - Abanico

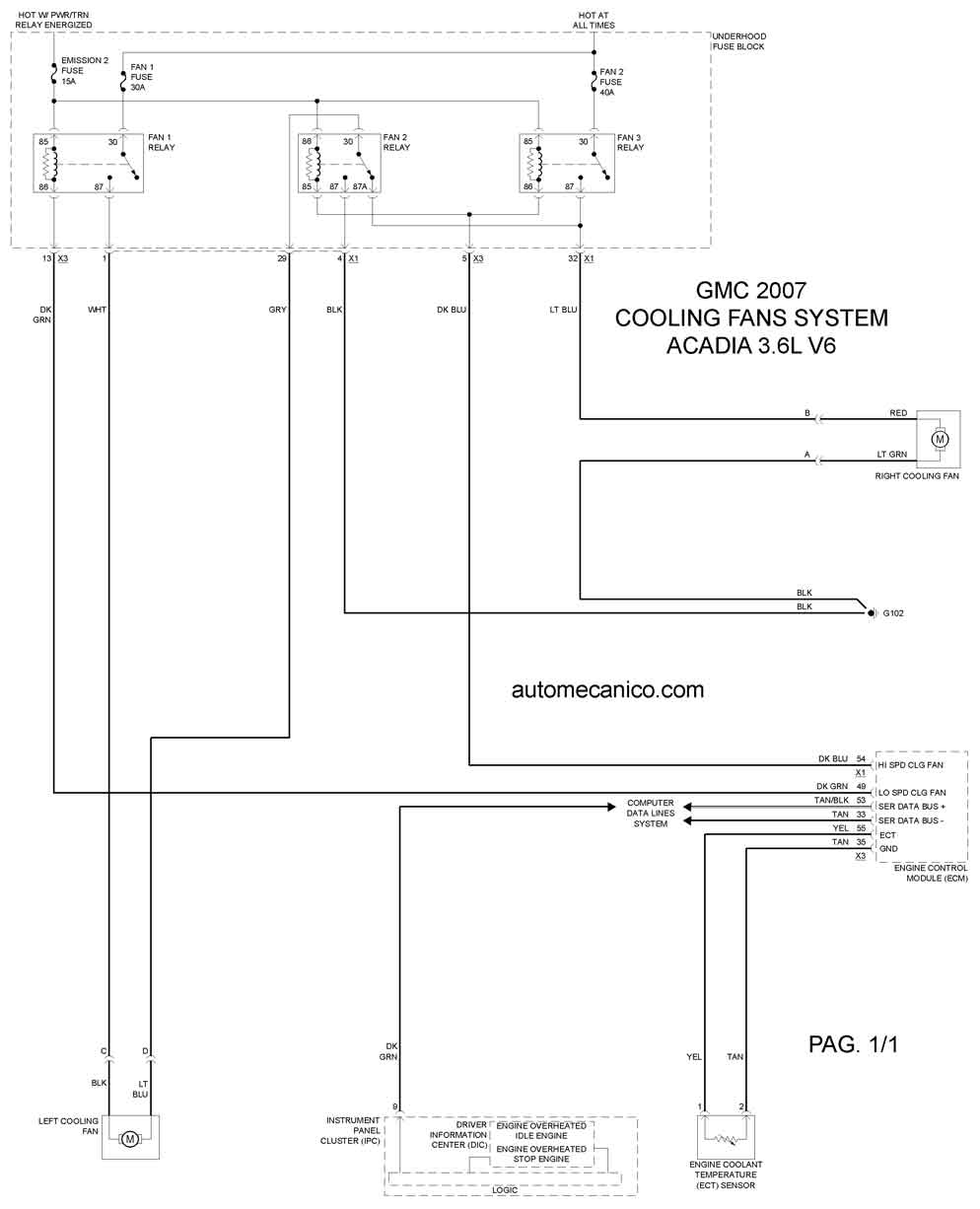

2007 ACADIA 3.6L V6 COOLING FANS SYSTEM

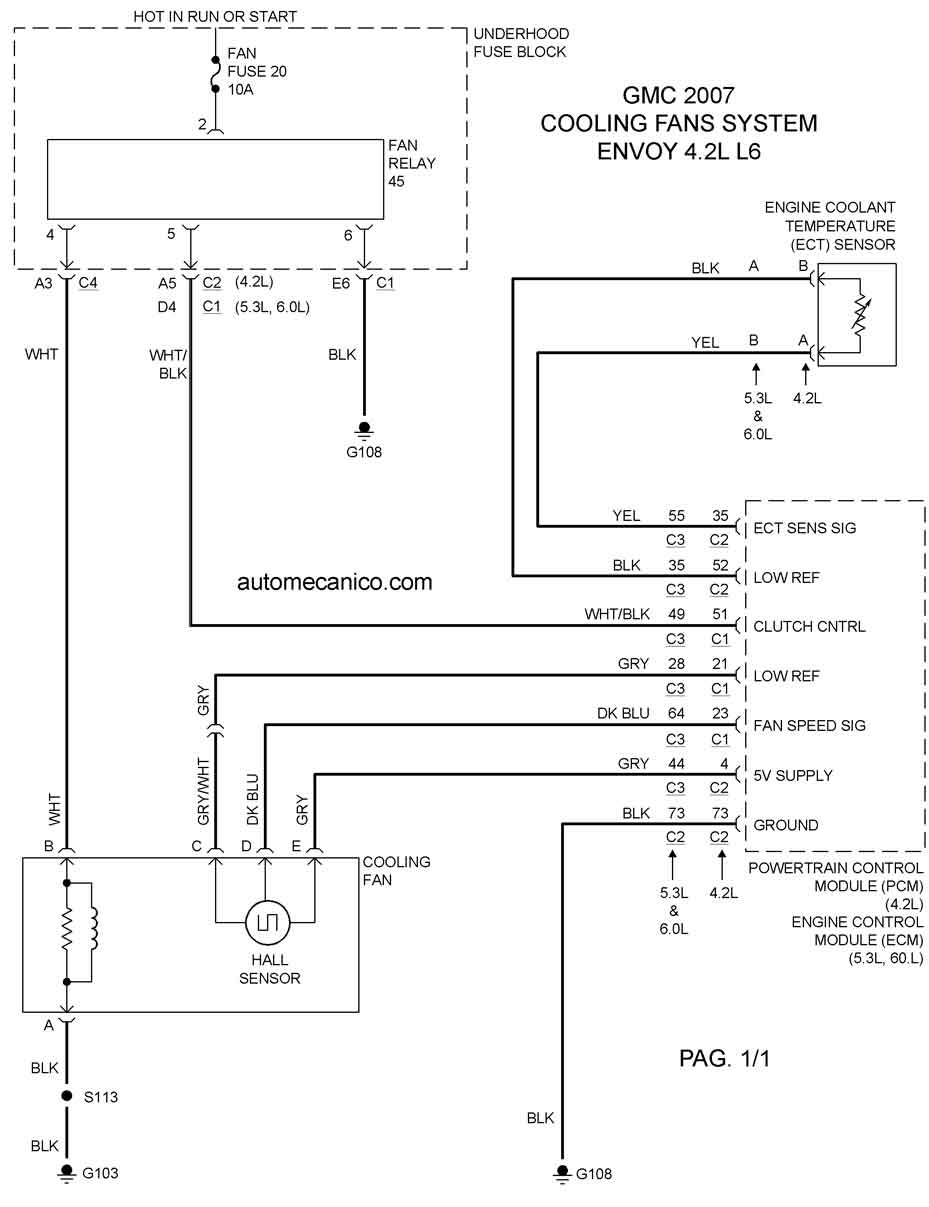

2007 ENVOY 4.2L L6 COOLING FANS SYSTEM

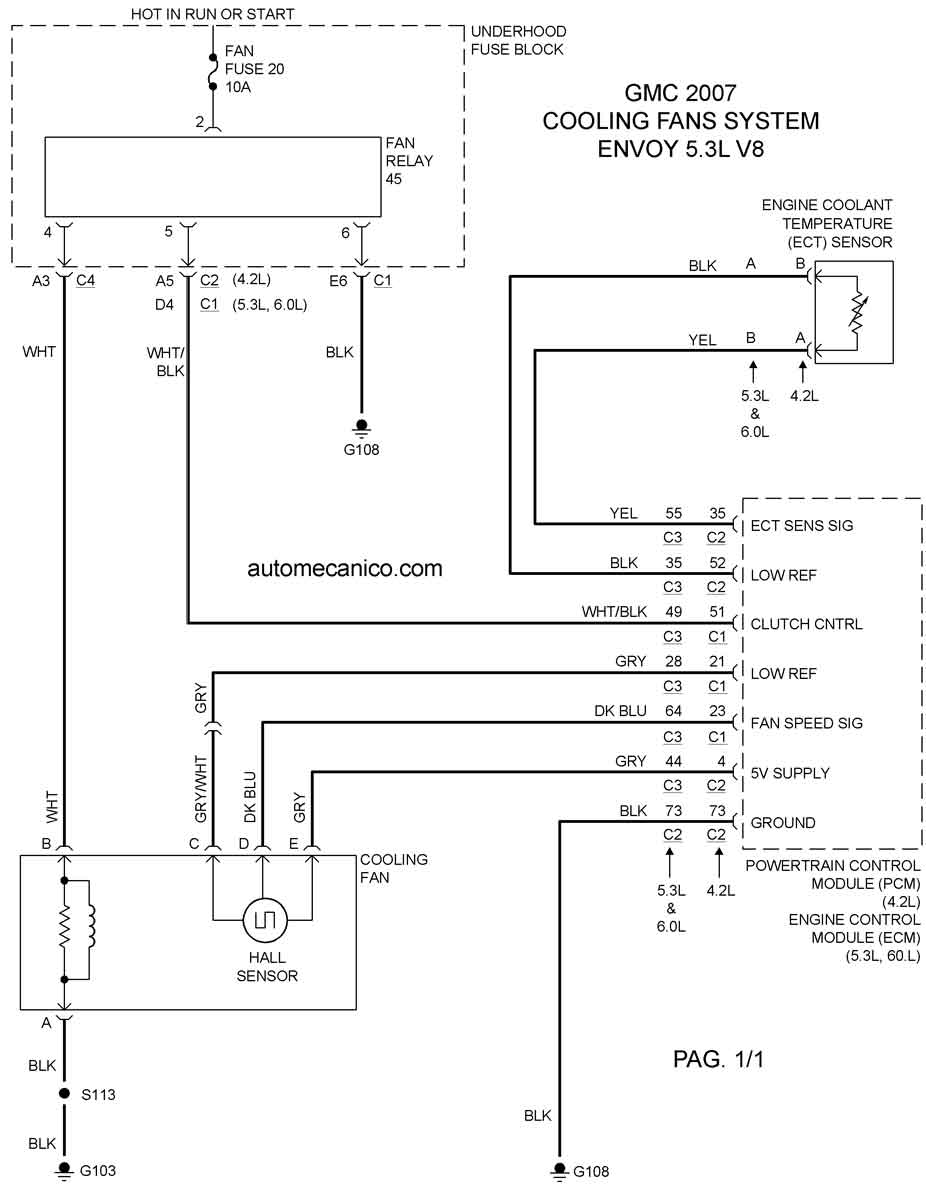

2007 ENVOY 5.3L V8 COOLING FANS SYSTEM

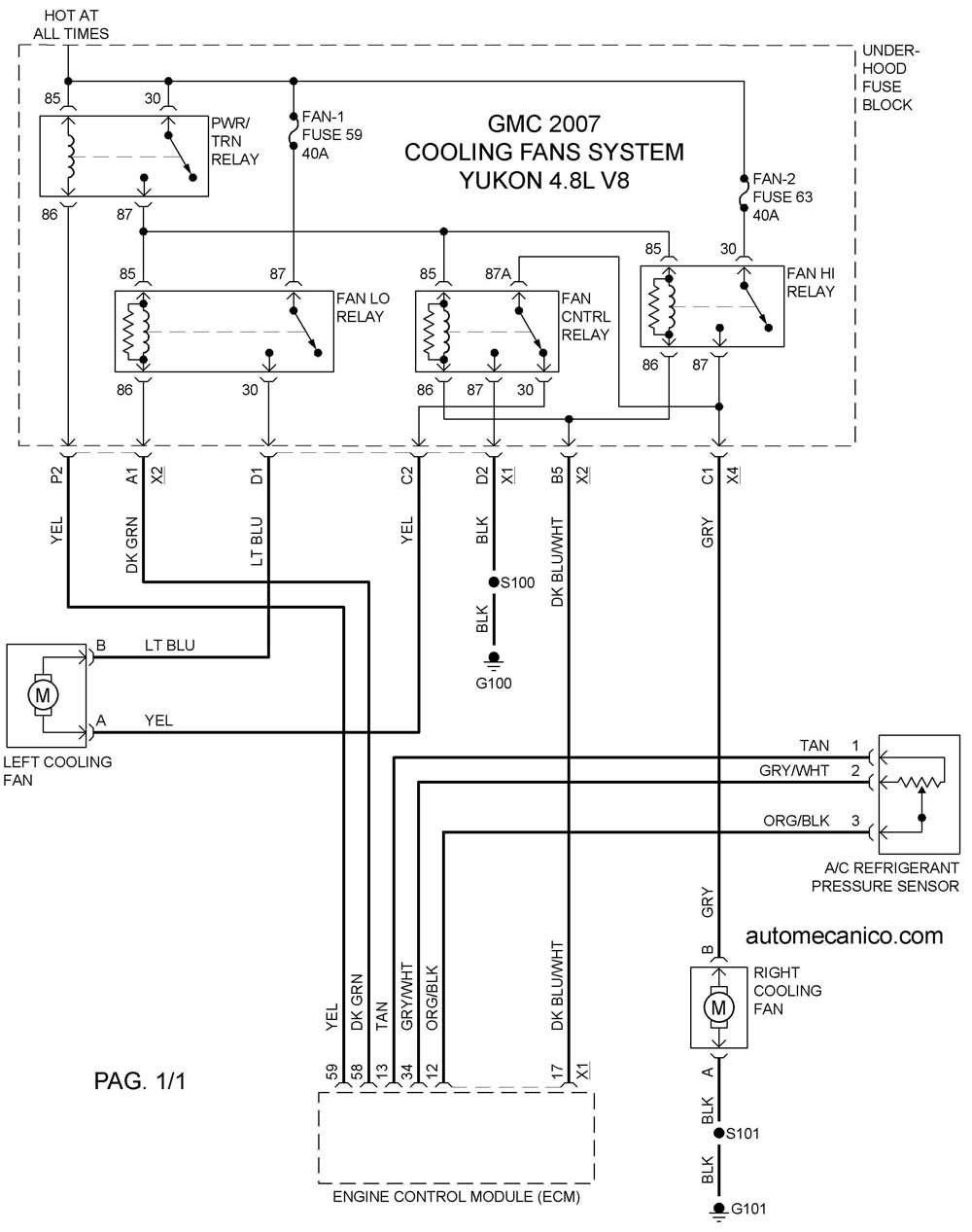

2007 YUKON 4.8L V8 COOLING FANS SYSTEM

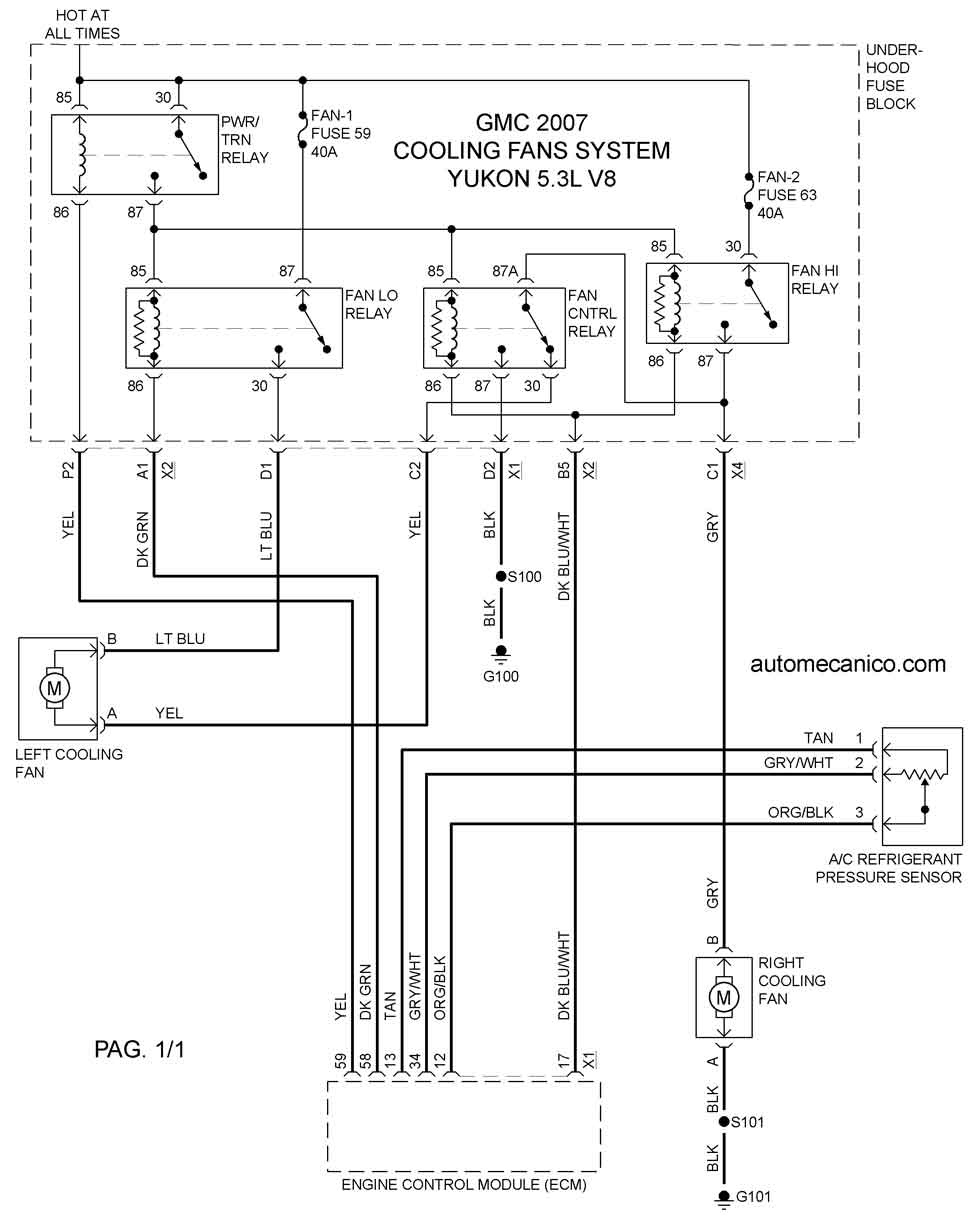

2007 YUKON 5.3L V8 COOLING FANS SYSTEM

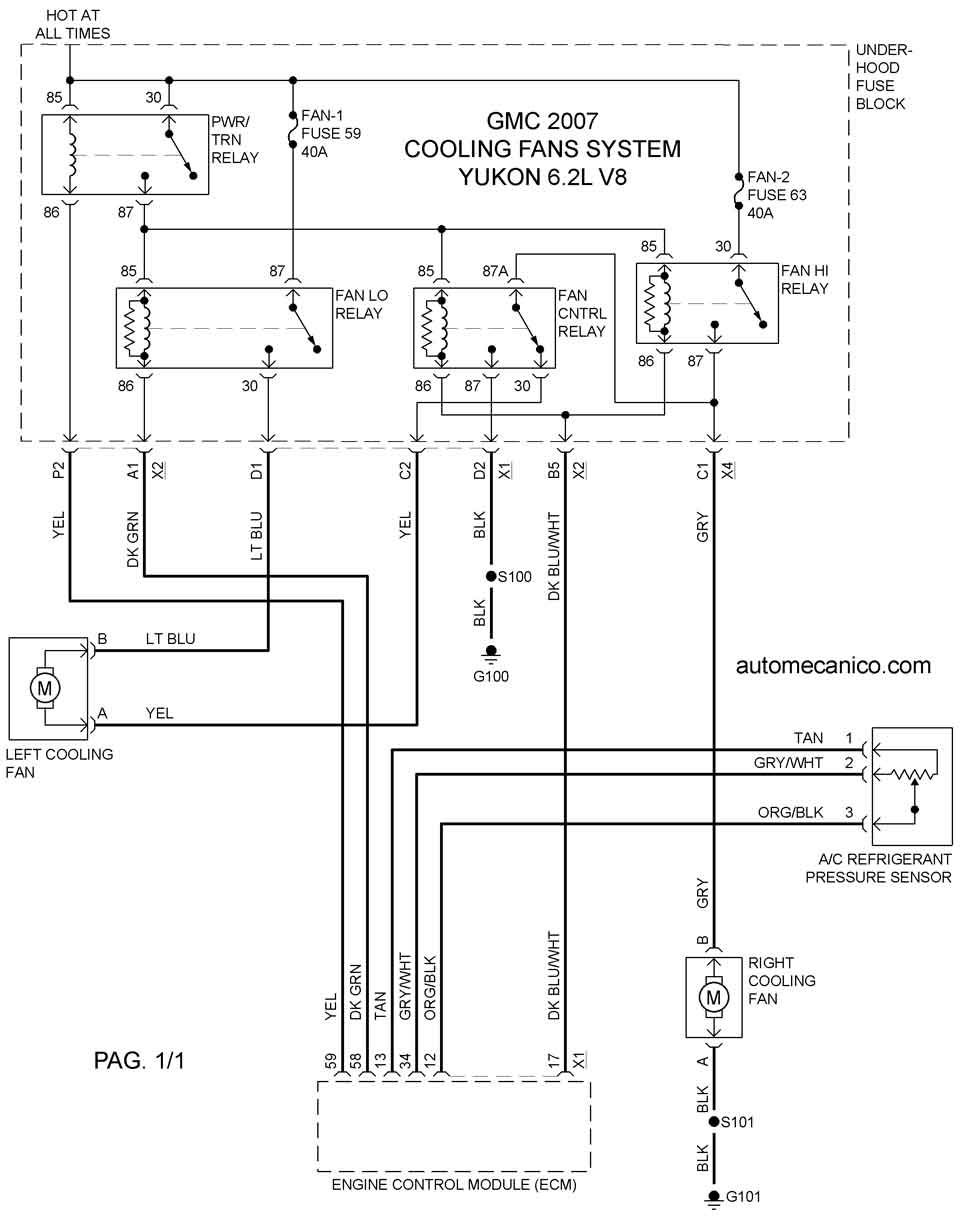

2007 YUKON 6.2L V8 COOLING FANS SYSTEM

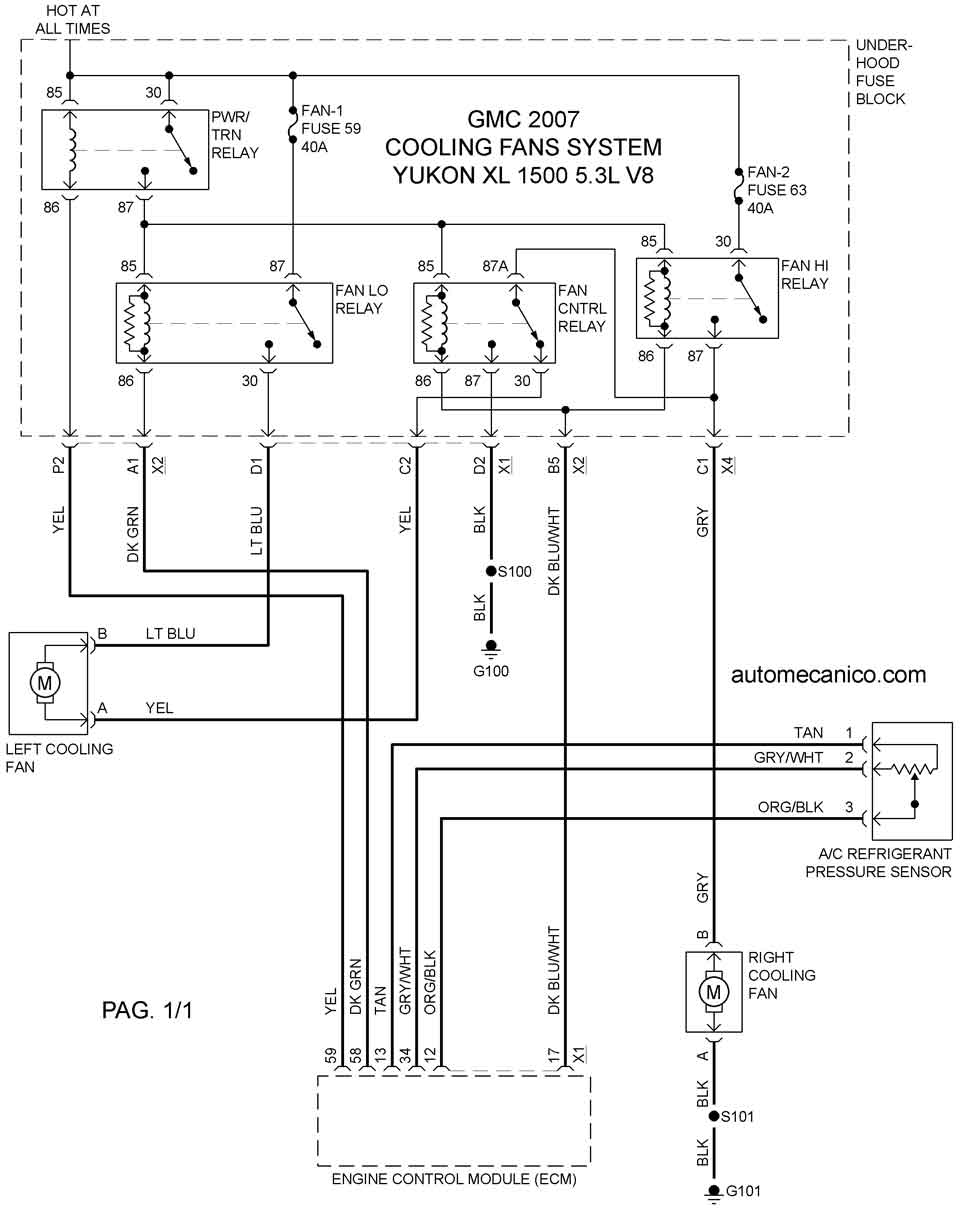

2007 YUKON XL 1500 5.3L V8 COOLING FANS SYSTEM
2007 YUKON XL 1500 6.0L V8 COOLING FANS SYSTEM

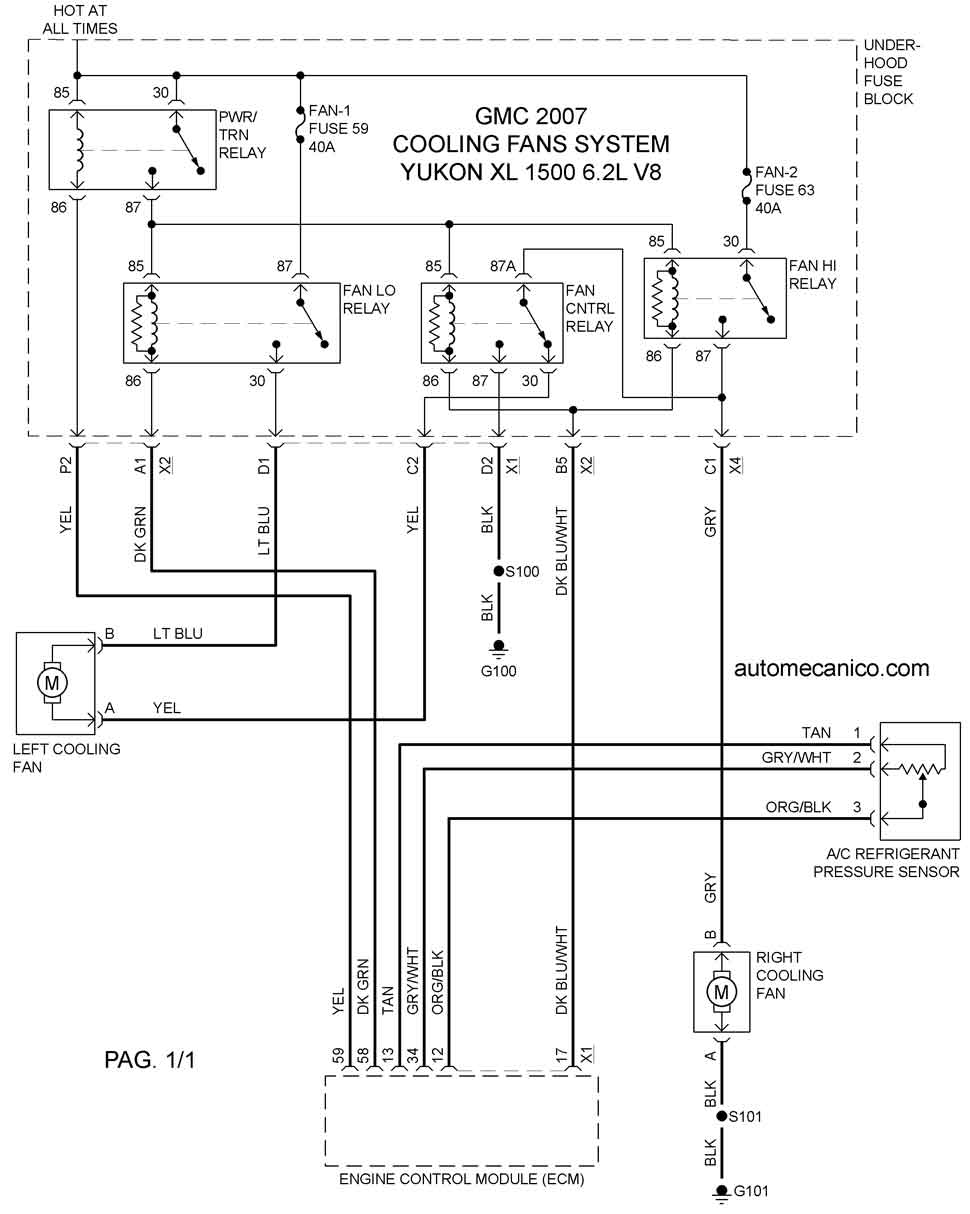

2007 YUKON XL 1500 6.2L V8 COOLING FANS SYSTEM

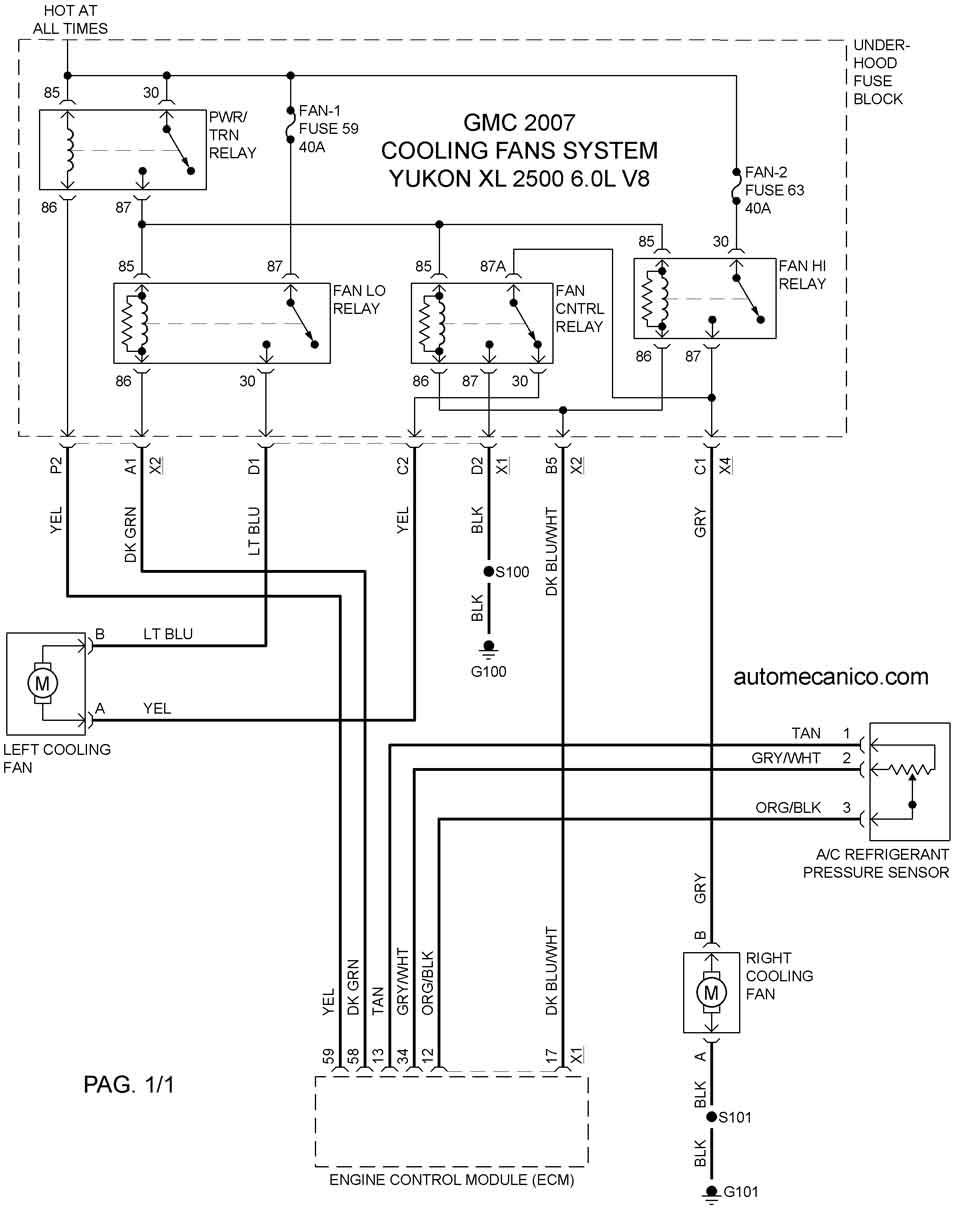

2007 YUKON XL 2500 6.0L V8 COOLING FANS SYSTEM
