| CIRCUITO ELECTRICO - SISTEMA DE ENFRIAMIENTO DEL MOTOR - TOYOTA 1998 |
DIAGRAMAS TOYOTA - Cooling Fans system - 1998 - Mecanica Automotriz - |
|
Recuerde que el ventilador debe soplar hacia el motor ... una conexion con
polaridad invertida hara que sople hacia el radiador]. Tome nota de lo siguiente: Con las excepciones del caso; por lo regular el sistema de enfriamiento; controla el funcionamiento de un ventilador [el mas grande] para soplar hacia el motor/transmision. Cuando se enciende el aire acondicionado [A/C]; el compresor que activa ese sistema, esfuerza al motor; por ello, el mecanismo de funcion, hace que se active el funcionamiento simultaneo de los dos ventiladores; para que el motor no se caliente mas alla de la tolerancia especificada. Algunos vehiculos tienen instalados 1 ventilador unico; pero con velocidades que se activan con el mismo objetivo. |
| Los Diagramas, listados abajo, Se refieren unicamente al Circuito electrico que involucra: El abanico [Ventilador, Motoventilador, Fan, etc.] que en forma regular esta instalado al frente del vehiculo, pegado al radiador.- INDICE: TOYOTA 1998- |
| YEAR | MODELO | VENTILADOR / FAN / ABANICO |

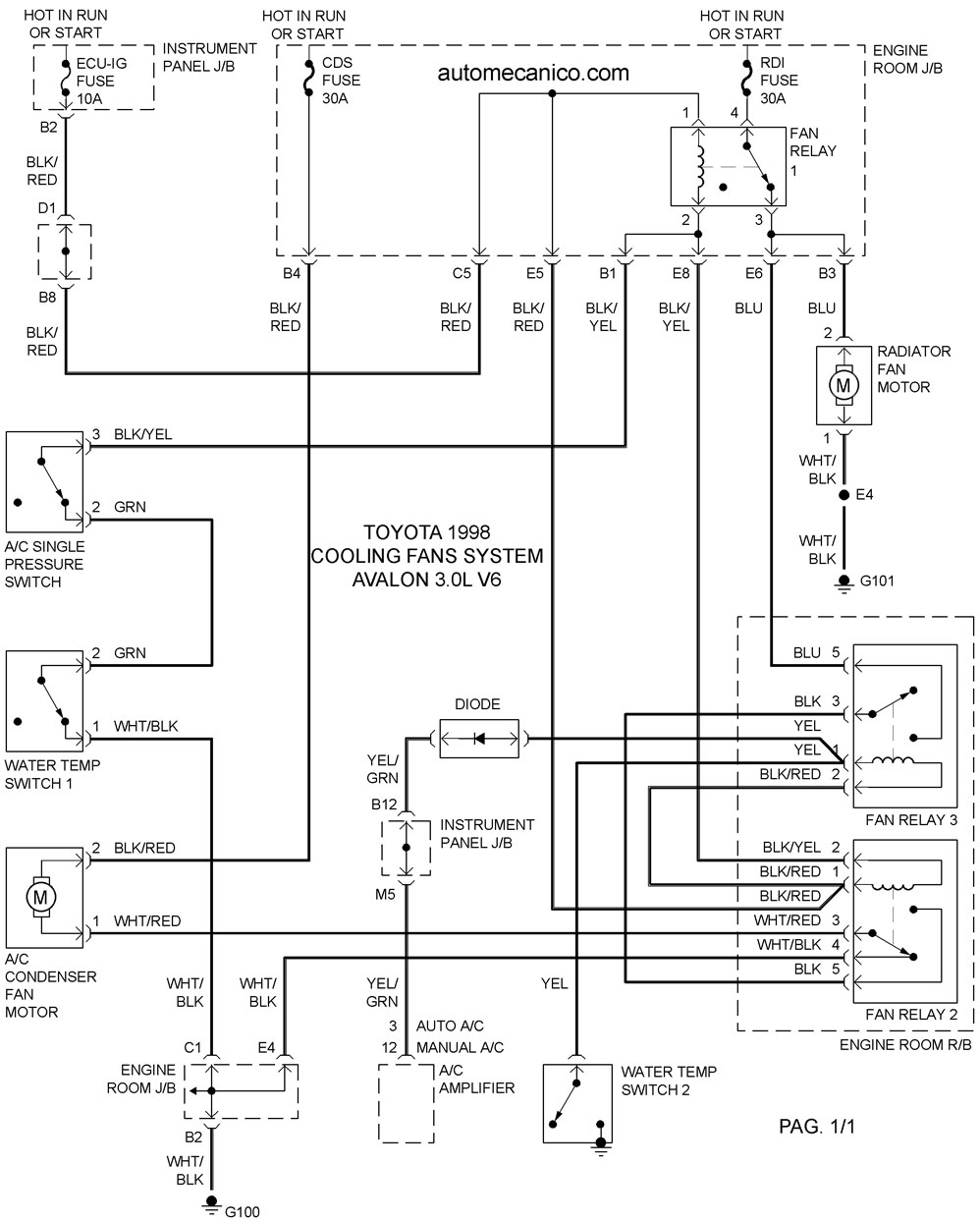

| 1998 | AVALON 3.0L V6 | DIAG. ELECT. COOLING FANS SYSTEM |

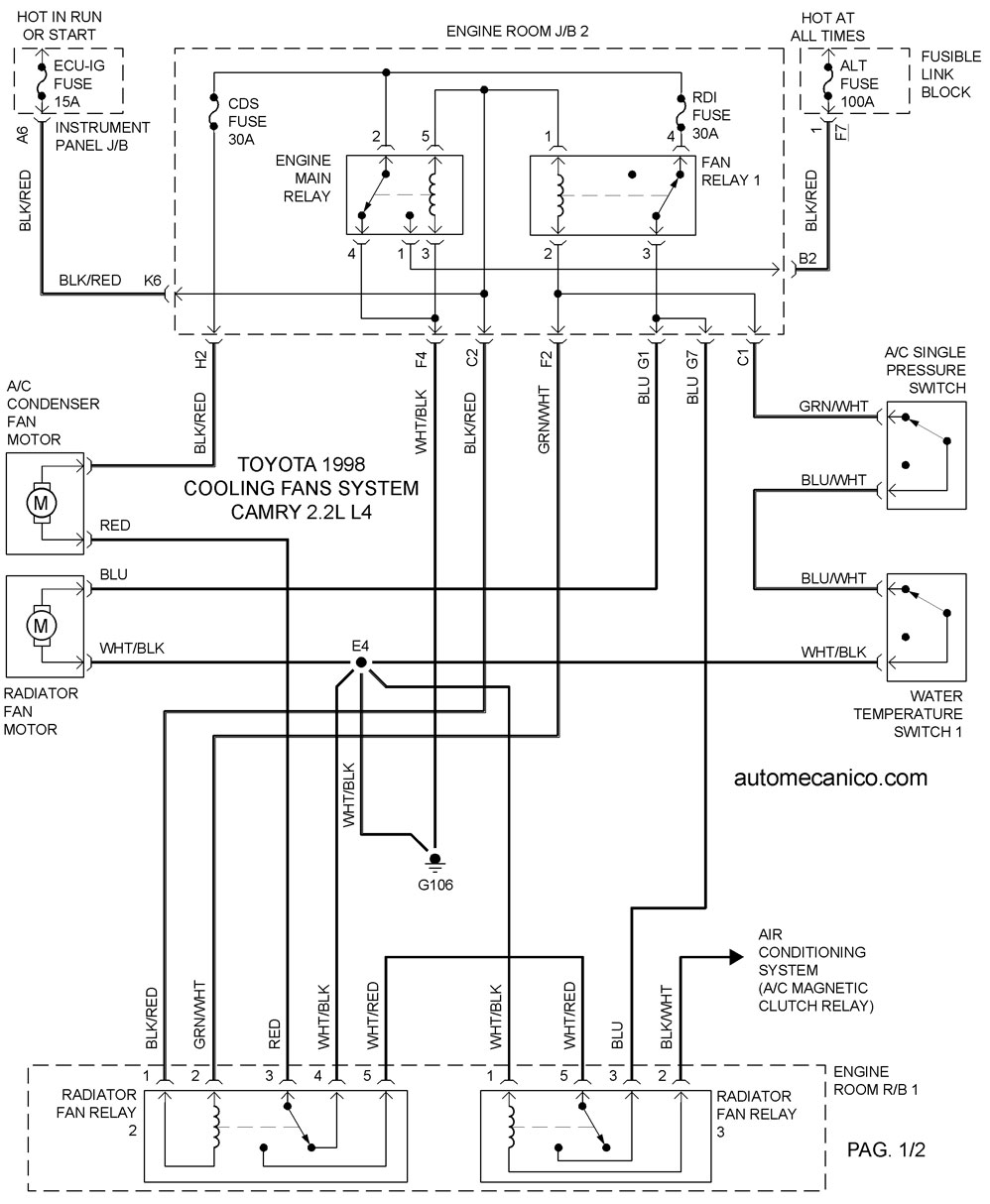

| 1998 | CAMRY 2.2L 4 CIL. | DIAG. ELECT. COOLING FANS SYSTEM |
| 1998 | CAMRY 2.2L 4 CIL. | DIAG. ELECT. COOLING FANS SYSTEM |

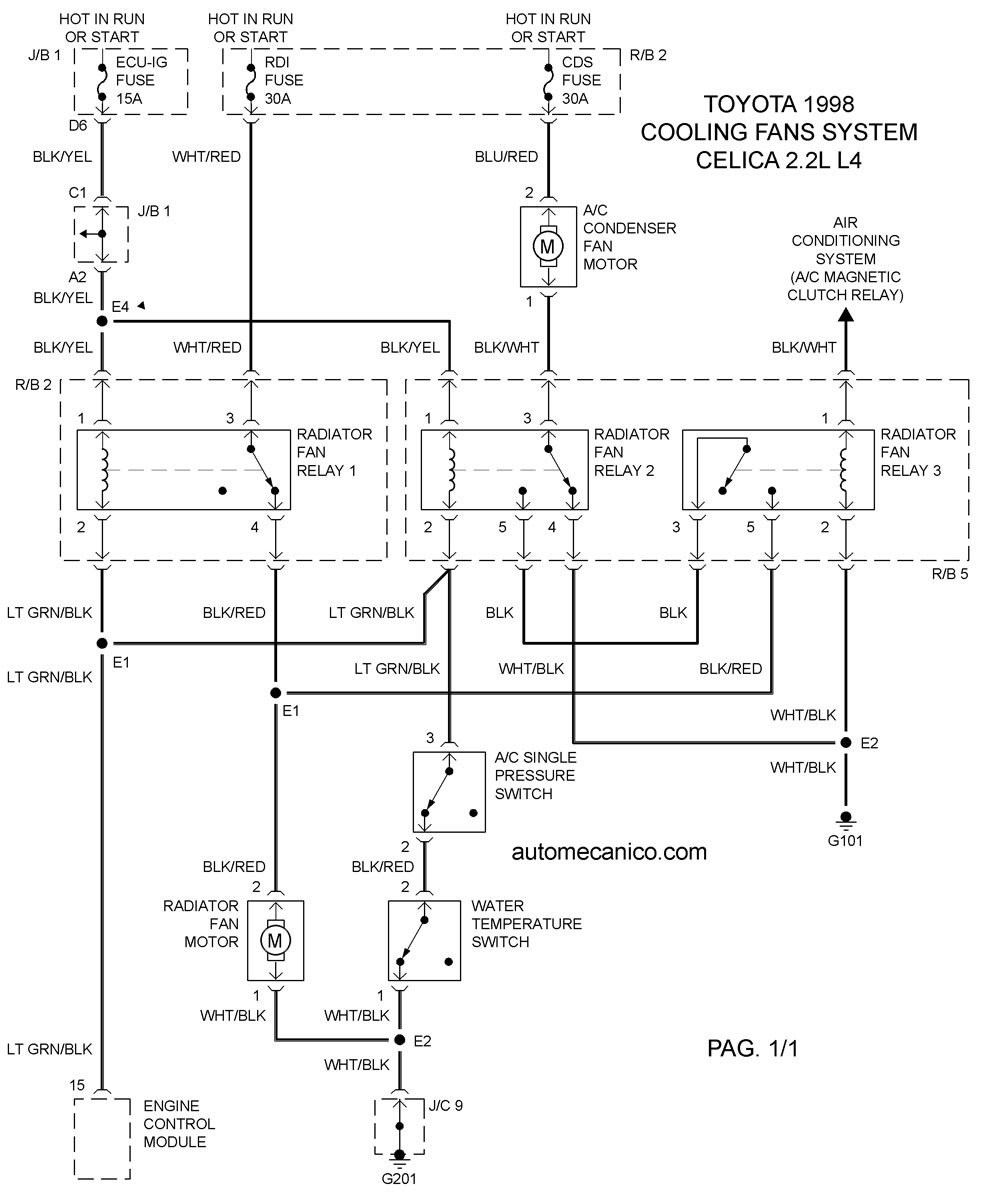

| 1998 | CELICA 2.2L 4 CIL. | DIAG. ELECT. COOLING FANS SYSTEM |
| 1998 | CELICA 1.8L 4 CIL. | DIAG. ELECT. COOLING FANS SYSTEM |

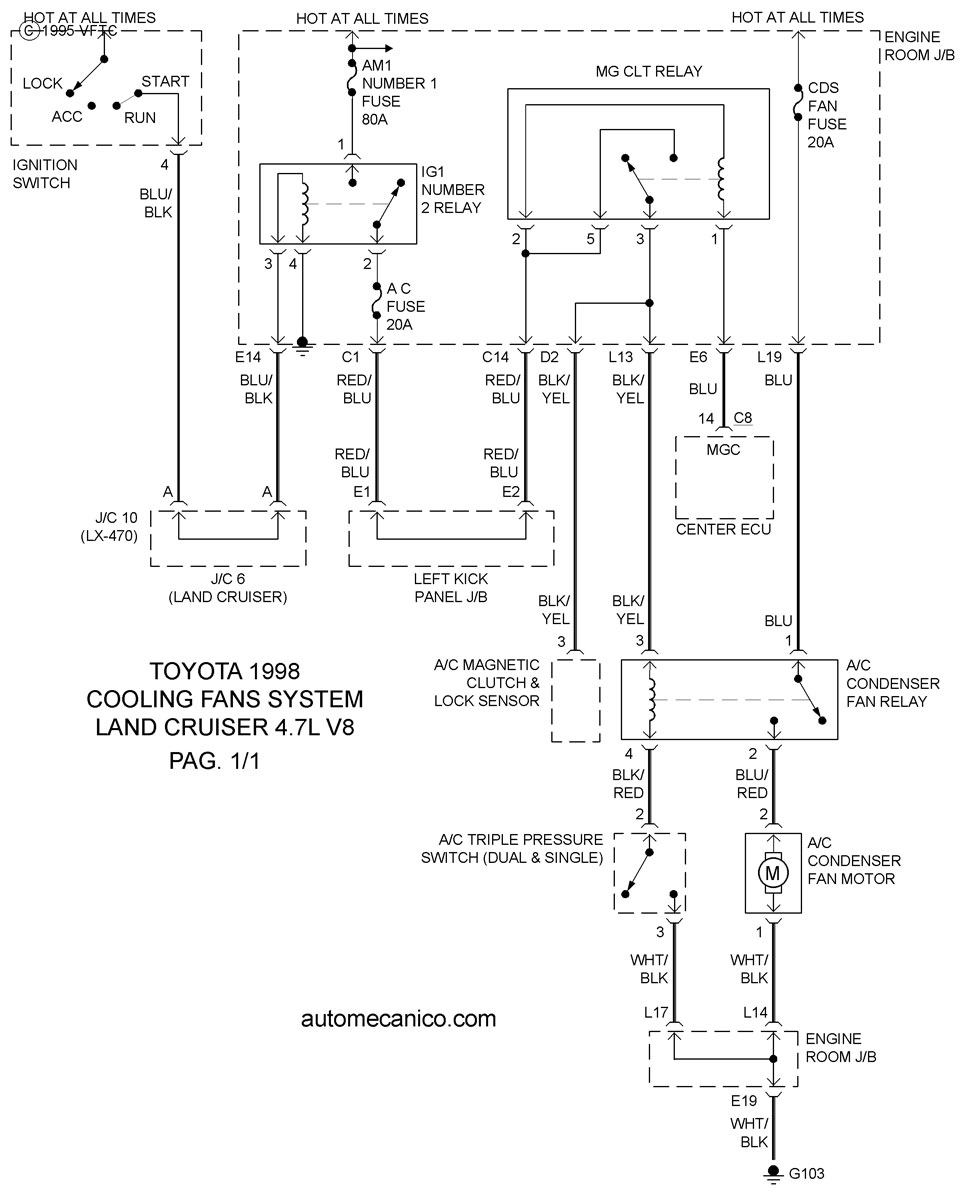

| 1998 | LAND CRUISER 4.7L V8 | DIAG. ELECT. COOLING FANS SYSTEM |

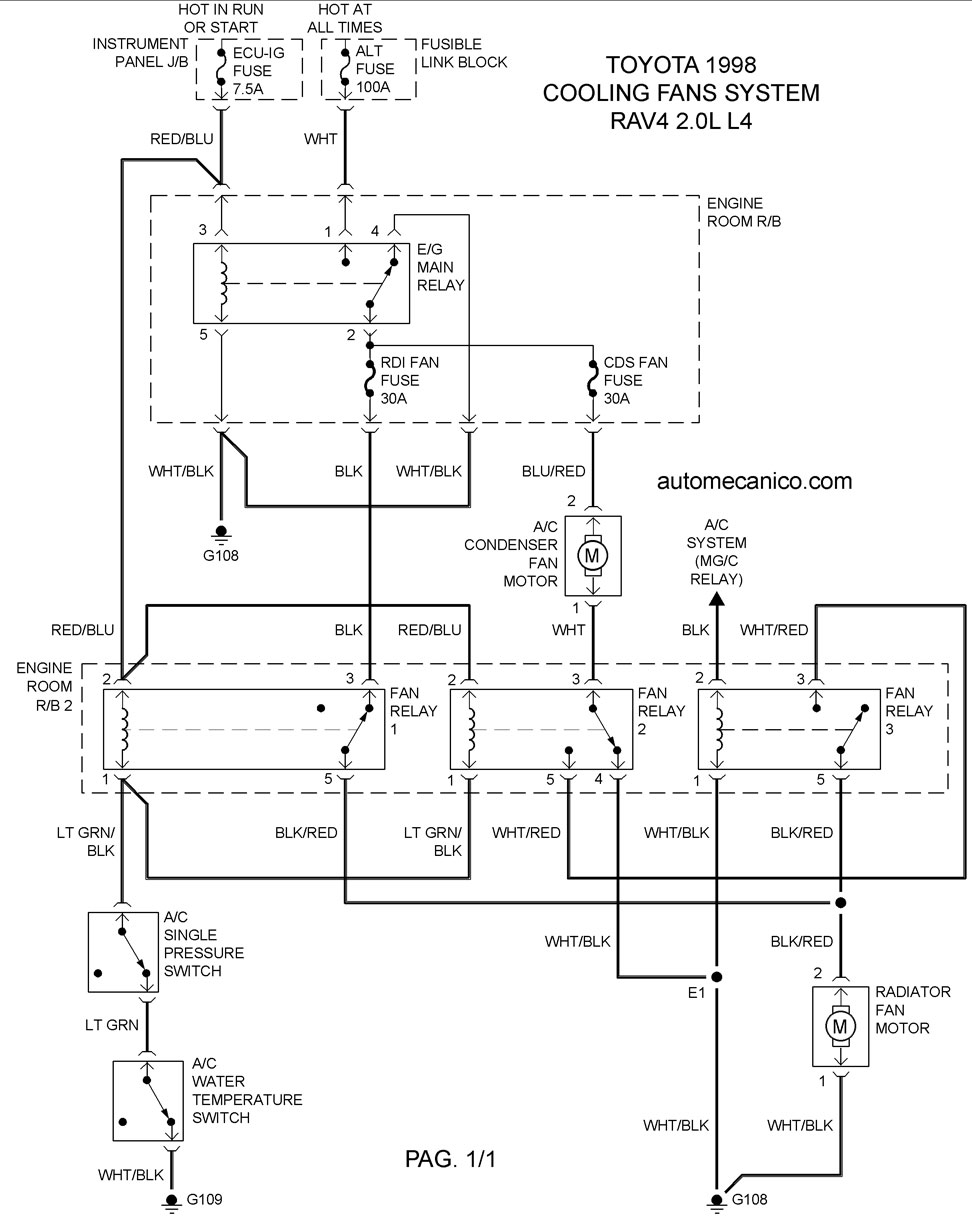

| 1998 | RAV4 2.0L 4 CILI. | DIAG. ELECT. COOLING FANS SYSTEM |

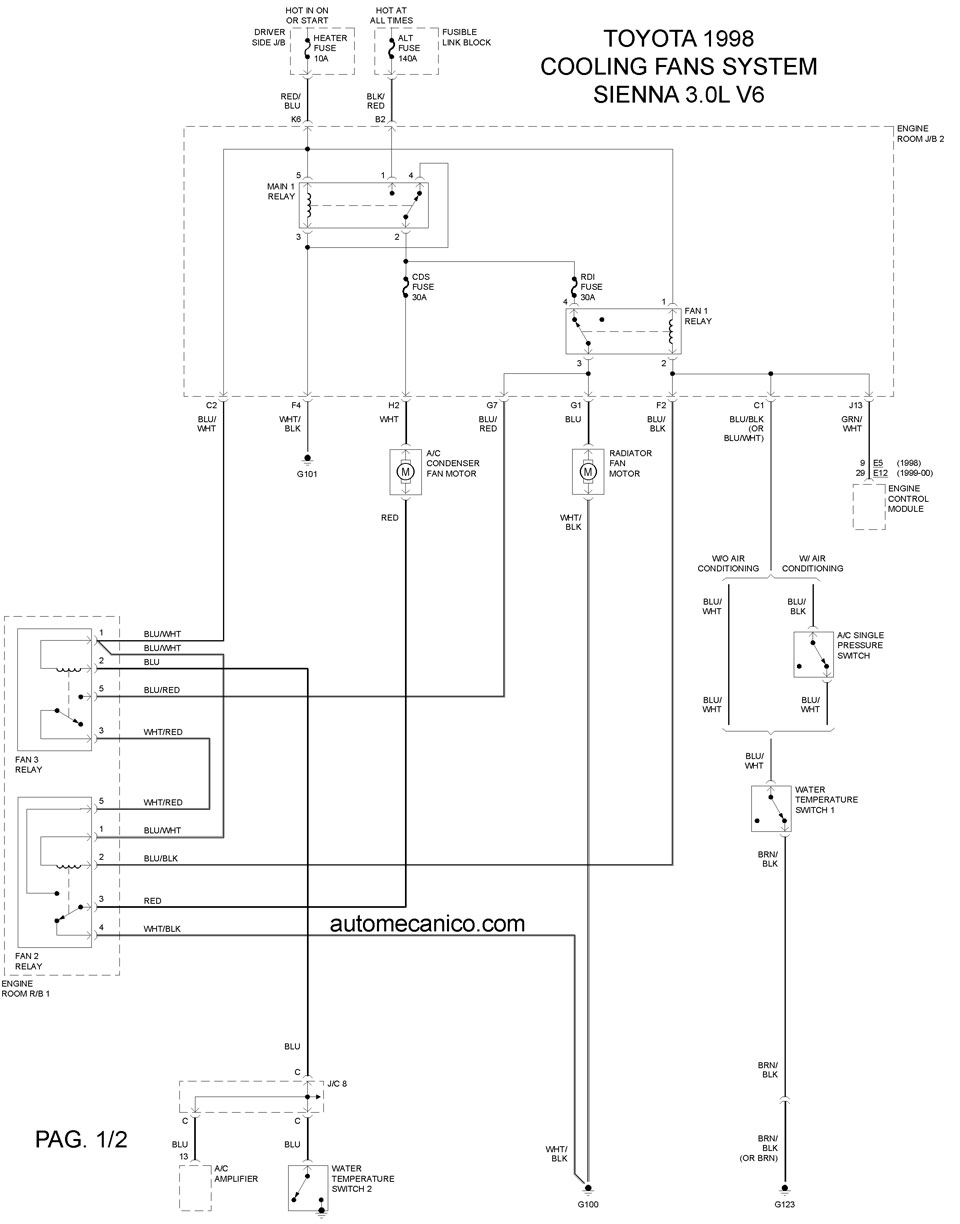

| 1998 | SIENNA 3.0L V6 1/2 | DIAG. ELECT. COOLING FANS SYSTEM |

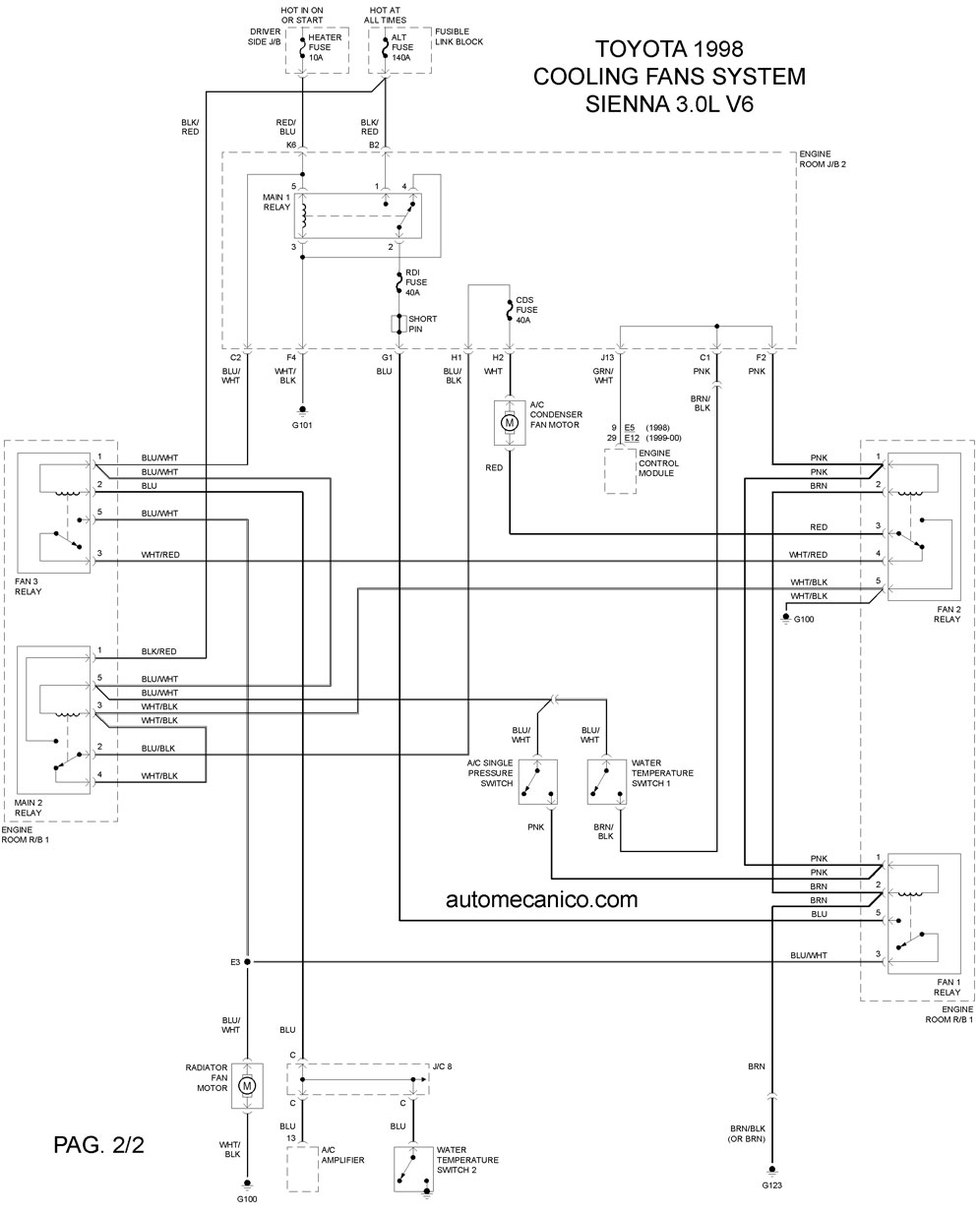

| 1998 | SIENNA 3.0L V6 2/2 | DIAG. ELECT. COOLING FANS SYSTEM |

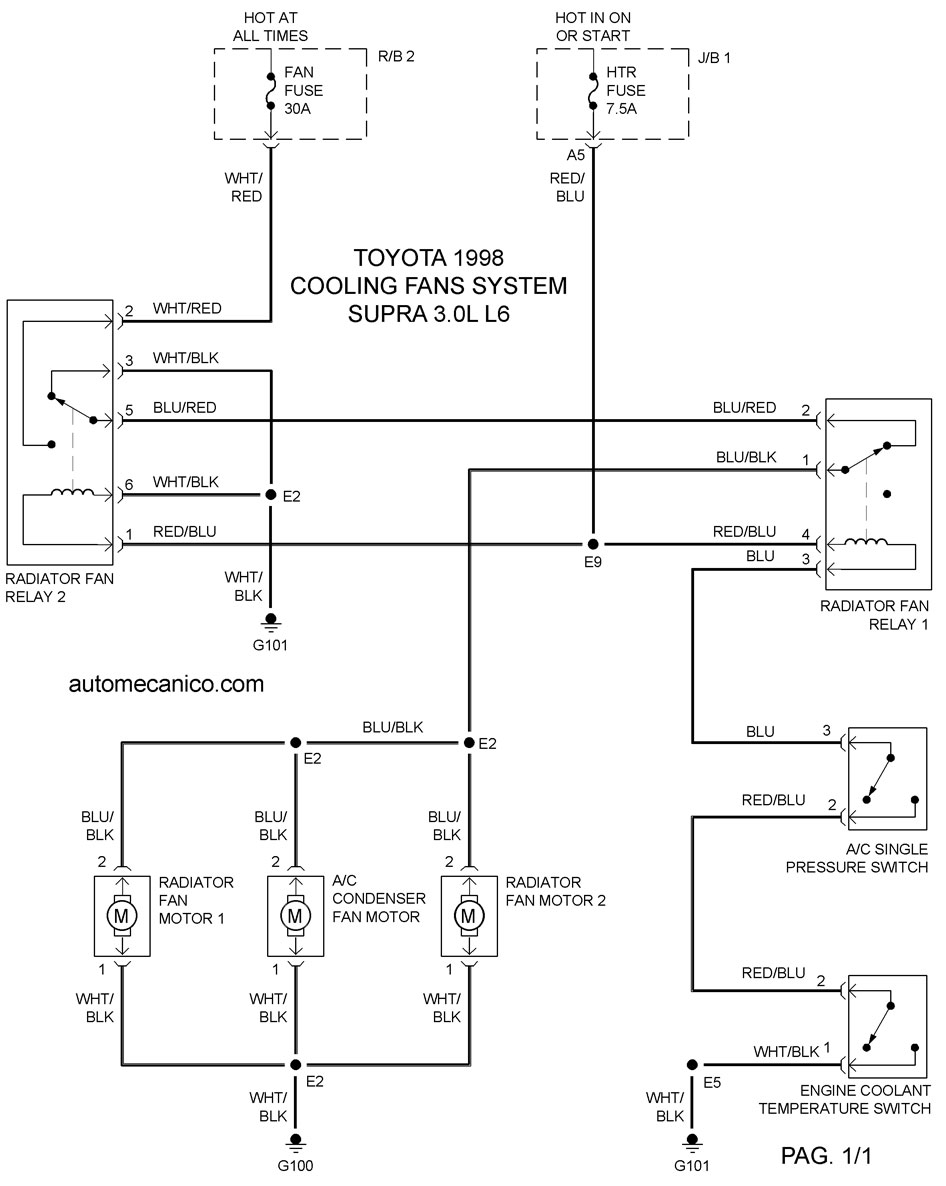

| 1998 | SUPRA 3.0L 6 CIL. | DIAG. ELECT. COOLING FANS SYSTEM |

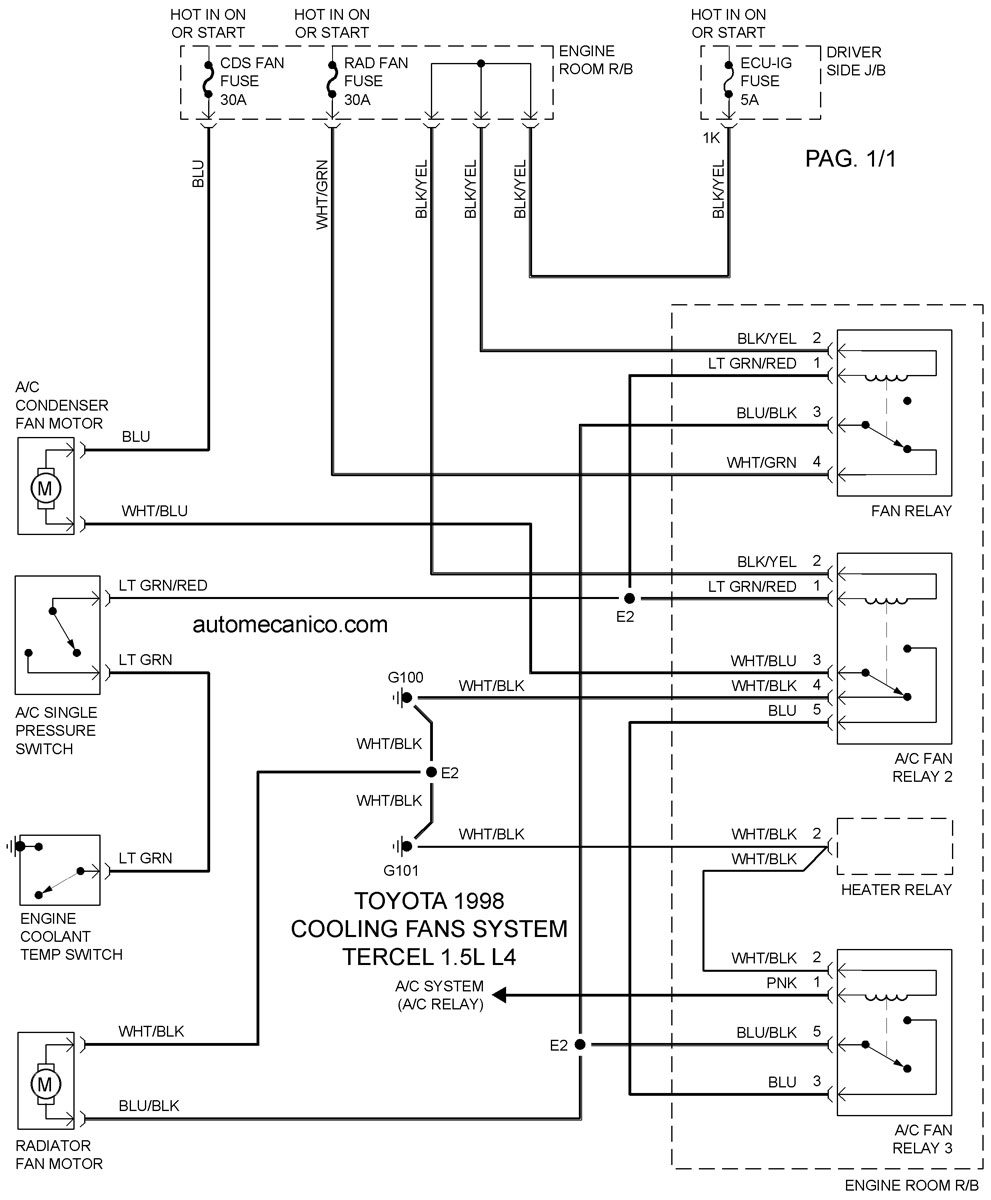

| 1998 | TERCEL 1.5L 4 CIL. | DIAG. ELECT. COOLING FANS SYSTEM |
